Рама (1) <DX> — HITACHI EX400

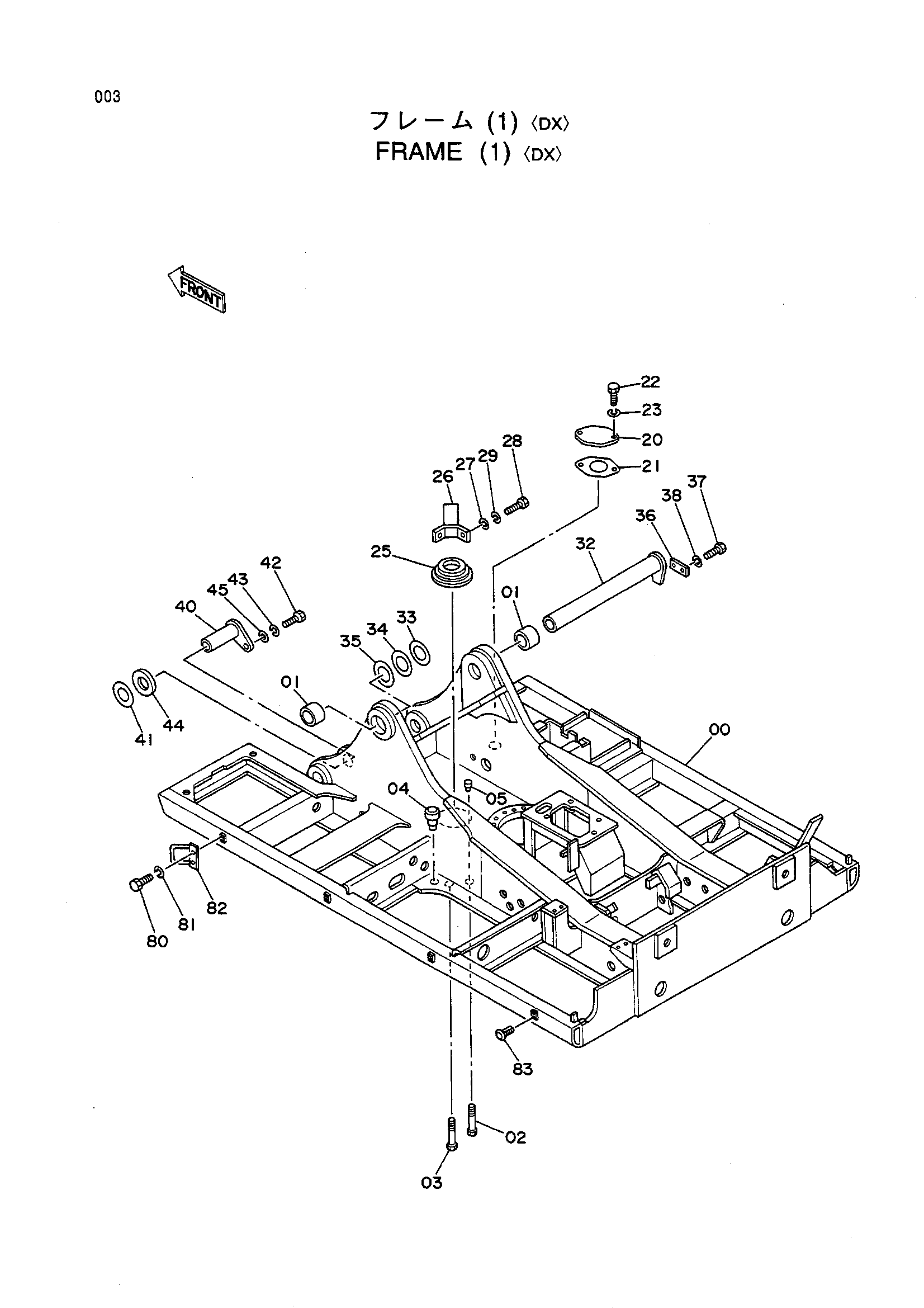

Заводская схема «Рама (1) <DX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002315 | Рама основной | 1 |
| 01 | 4216361 | Втулка | 2 |
| 02 | 4223579 | Болт | 32 |
| 03 | 4223578 | Болт | 4 |
| 04 | 4226681 | Установочный штифт | 2 |
| 05 | 425175 | Пробка | 7 |
| 20 | 4070948 | Крышка | 1 |
| 21 | 4070949 | Манжета | 1 |
| 22 | J901018 | Болт | 2 |
| 22 | J901020 замена: J901018 | Болт | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 25 | 4205476 | Крышка резиновый | 1 |
| 26 | 8039014 | Ограничитель | 1 |
| 27 | 4114404 | Шайба | 2 |
| 28 | J901435 | Болт | 2 |
| 29 | A590914 | Пружинная шайба | 2 |
| 32 | 8038945 | Палец | 1 |
| 33 | 4207845 | Регулировочная шайба 3.2 | 1 |
| 34 | 4173485 | Регулировочная шайба 2.3 | 1 |
| 35 | 4191280 | Регулировочная шайба 1.0 | 2 |
| 36 | 4122729 | Пластина | 1 |
| 37 | J912045 | Болт | 2 |
| 38 | A590920 | Пружинная шайба | 2 |
| 40 | 8039138 | Палец | 2 |
| 41 | 4143607 | Регулировочная шайба 1.2 | 4 |
| 42 | J912045 | Болт | 2 |
| 43 | A590920 | Пружинная шайба | 2 |
| 44 | 4207890 | Проставка | 2 |
| 45 | 4040826 | Шайба | 2 |
| 80 | J901225 | Болт | 2 |
| 81 | A590912 | Пружинная шайба | 2 |
| 82 | 8046655 | Поручень | 1 |
| 83 | 4248489 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
