Погрузчик смазка трубопроводы — HITACHI EX400

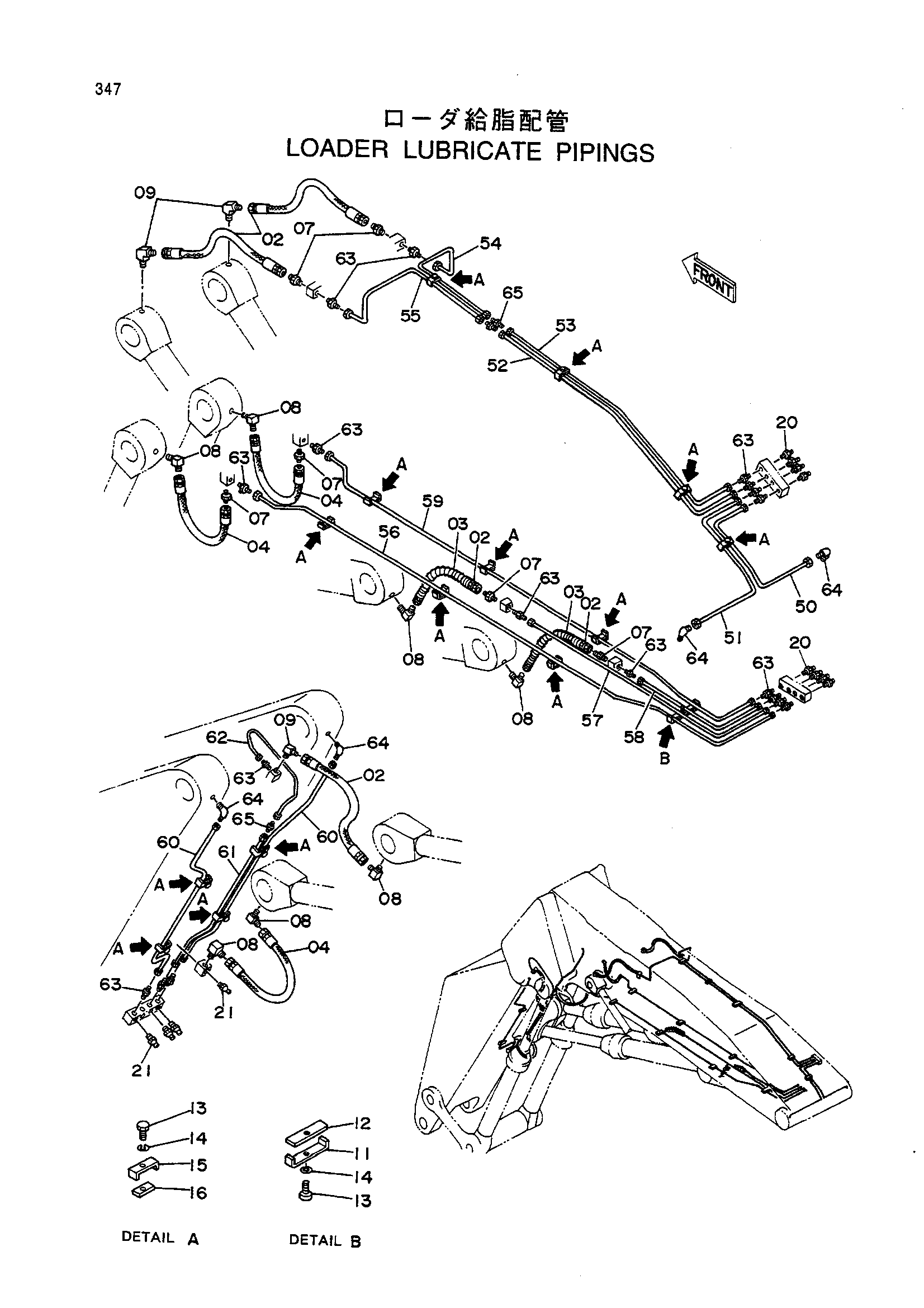

Заводская схема «Погрузчик смазка трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4107297 | Шланг | 5 |
| 03 | 4055154 | Защита шланга | 2 |
| 04 | 4055174 | Шланг | 3 |
| 07 | 94-1301 | Адаптер | 6 |
| 08 | 94-1401 | Угловой штуцер | 7 |
| 09 | 94-1501 | Угловой штуцер | 3 |
| 11 | 4032158 | Хомут | 1 |
| 12 | 4032159 | Резиновая прокладка | 1 |
| 13 | J901228 | Болт | 15 |
| 14 | A590912 | Пружинная шайба | 15 |
| 15 | 4032160 | Хомут | 15 |
| 16 | 4032161 | Резиновая прокладка | 15 |
| 20 | J75482 | Штуцер | 8 |
| 21 | J75481 | Штуцер | 4 |
| 50 | 4248787 | Трубка | 1 |
| 51 | 4248788 | Трубка | 1 |
| 52 | 4248789 | Трубка | 1 |
| 53 | 4248790 | Трубка | 1 |
| 54 | 3048083 | Трубка | 1 |
| 55 | 3048084 | Трубка | 1 |
| 56 | 3048085 | Трубка | 1 |
| 57 | 4248791 | Трубка | 1 |
| 58 | 4248792 | Трубка | 1 |
| 59 | 3048086 | Трубка | 1 |
| 60 | 3048087 | Трубка | 2 |
| 61 | 4248793 | Трубка | 1 |
| 62 | 3048088 | Трубка | 1 |
| 63 | 4130169 | Штуцер трубки | 18 |
| 64 | 4130175 | Штуцер трубки | 4 |
| 65 | 4130192 | Штуцер трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
