Воздушный фильтр — HITACHI EX400

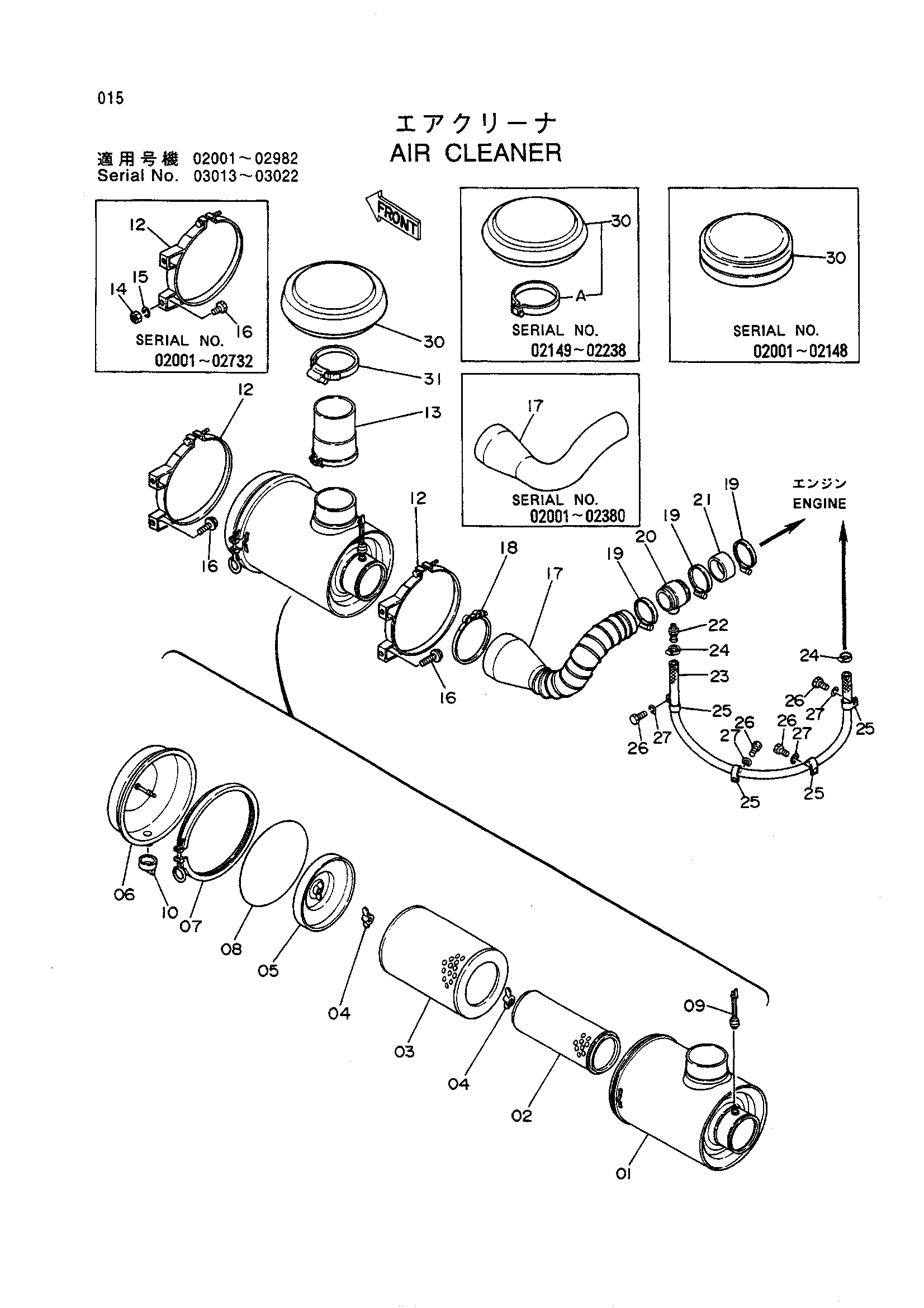

Заводская схема «Воздушный фильтр» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4237662 | Корпус | 1 |
| 01-10 | 4225313 | Фильтр воздушный в сборе | 1 |
| 02 | 4085788 | Элемент (внутренний) | 1 |
| 03 | 4237663 | Элемент (наружный) | 1 |
| 04 | 4163739 | Гайка | 2 |
| 05 | 4237664 | Баффле | 1 |
| 06 | 4237665 | Крышка | 1 |
| 07 | 4237666 | Хомут | 1 |
| 08 | 4237667 | Уплотнительное кольцо | 1 |
| 09 | 4224238 | Индикатор | 1 |
| 10 | 4237668 | Клапан | 1 |
| 12 | 4023563 | Лента | 2 |
| 13 | 4206352 замена: 4277136 | Удлинитель | 1 |
| 13 | 4277136 | Удлинитель | 1 |
| 14 | J950010 | Гайка | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | J011025 | Болт с шайбой | 4 |
| 16 | J901025 | Болт | 4 |
| 17 | 3039024 замена: 3051599 | Воздушный шланг | 1 |
| 17 | 3051599 | Воздушный шланг | 1 |
| 18 | 4164180 замена: 4282496 | Хомут шланга | 1 |
| 18 | 4282496 | Хомут шланга | 1 |
| 19 | 4503469 | Хомут шланга | 3 |
| 20 | 8042389 | Трубка | 1 |
| 21 | 4225255 | Воздушный шланг | 1 |
| 22 | 4004589 | Соединение | 1 |
| 23 | 4213140 | Воздушный шланг | 1 |
| 24 | 4504367 | Хомут шланга | 2 |
| 25 | 4192035 | Зажим | 4 |
| 26 | J901016 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 30 | 4197562 замена: 4243410 | Колпачок | 1 |
| 30 | 4243410 замена: 4251691 | Колпачок | 1 |
| 30 | 4243410 замена: 4511820 | Колпачок | 1 |
| 30 | 4251691 | Колпачок | 1 |
| 30A | 4118589 | Хомут шланга | 1 |
| 31 | 4511820 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
