Харвестер жгут проводов — HITACHI EX400

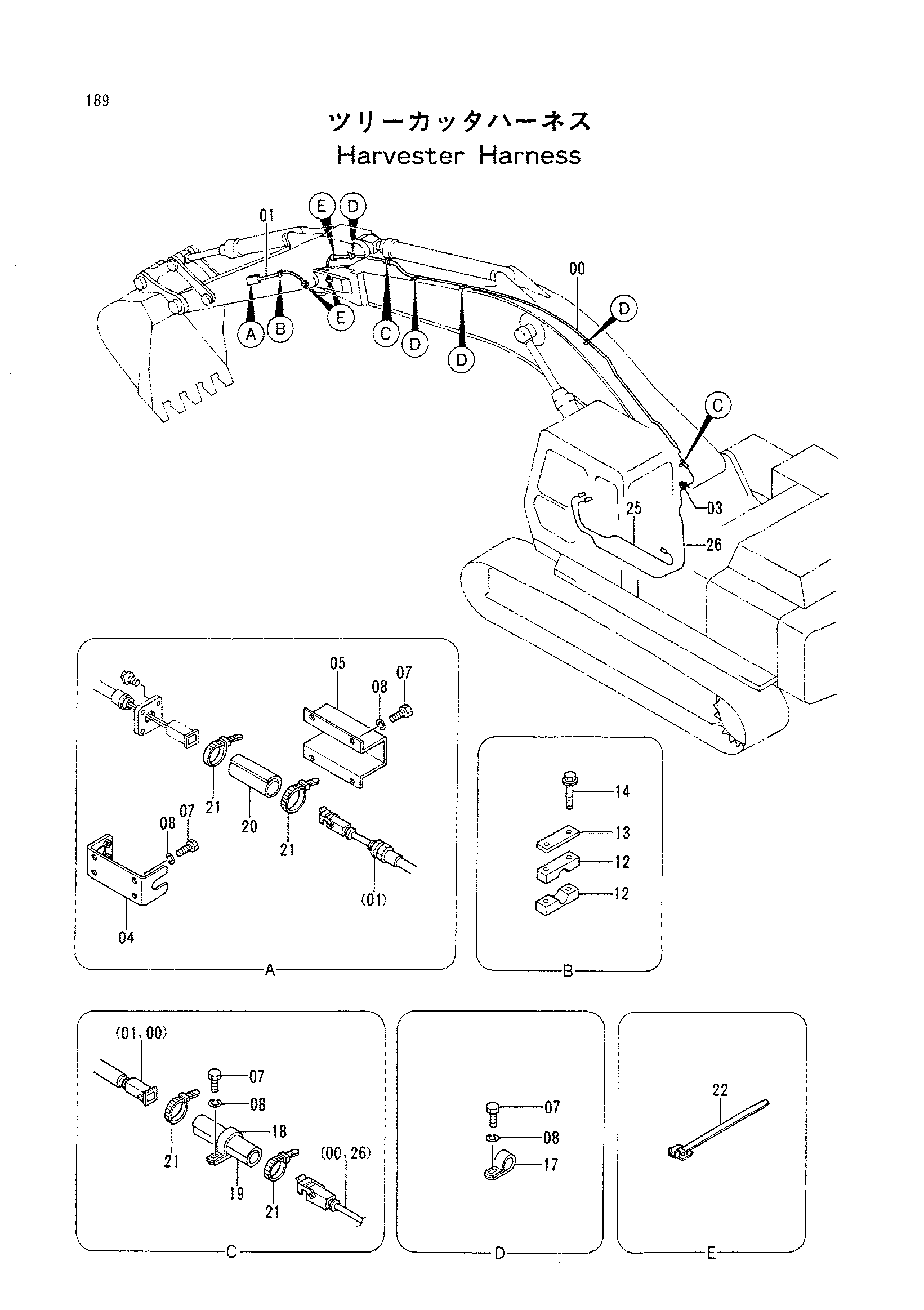

Заводская схема «Харвестер жгут проводов» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4305720 | Жгут проводов | 1 |
| 01 | 4305721 | Жгут проводов | 1 |
| 03 | 4190262 | Зажим | 1 |
| 04 | 8054890 | Кронштейн | 1 |
| 05 | 3062056 | Крышка | 1 |
| 07 | J901020 | Болт | 14 |
| 08 | A590910 | Пружинная шайба | 14 |
| 12 | 4288510 | Хомут | 2 |
| 13 | 4195494 | Пластина | 1 |
| 14 | J011080 | Болт с шайбой | 2 |
| 17 | 4192035 | Зажим | 4 |
| 18 | 4190265 | Зажим | 2 |
| 19 | 4141494 | Резиновая втулка | 2 |
| 20 | 4168954 | Резиновая прокладка | 1 |
| 21 | 4121859 | Ленточный зажим | 11 |
| 22 | 4305450 | Лента зажим | 3 |
| 25 | 4304906 | Жгут проводов | 1 |
| 26 | 4304907 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
