Насосный агрегат — HITACHI EX400

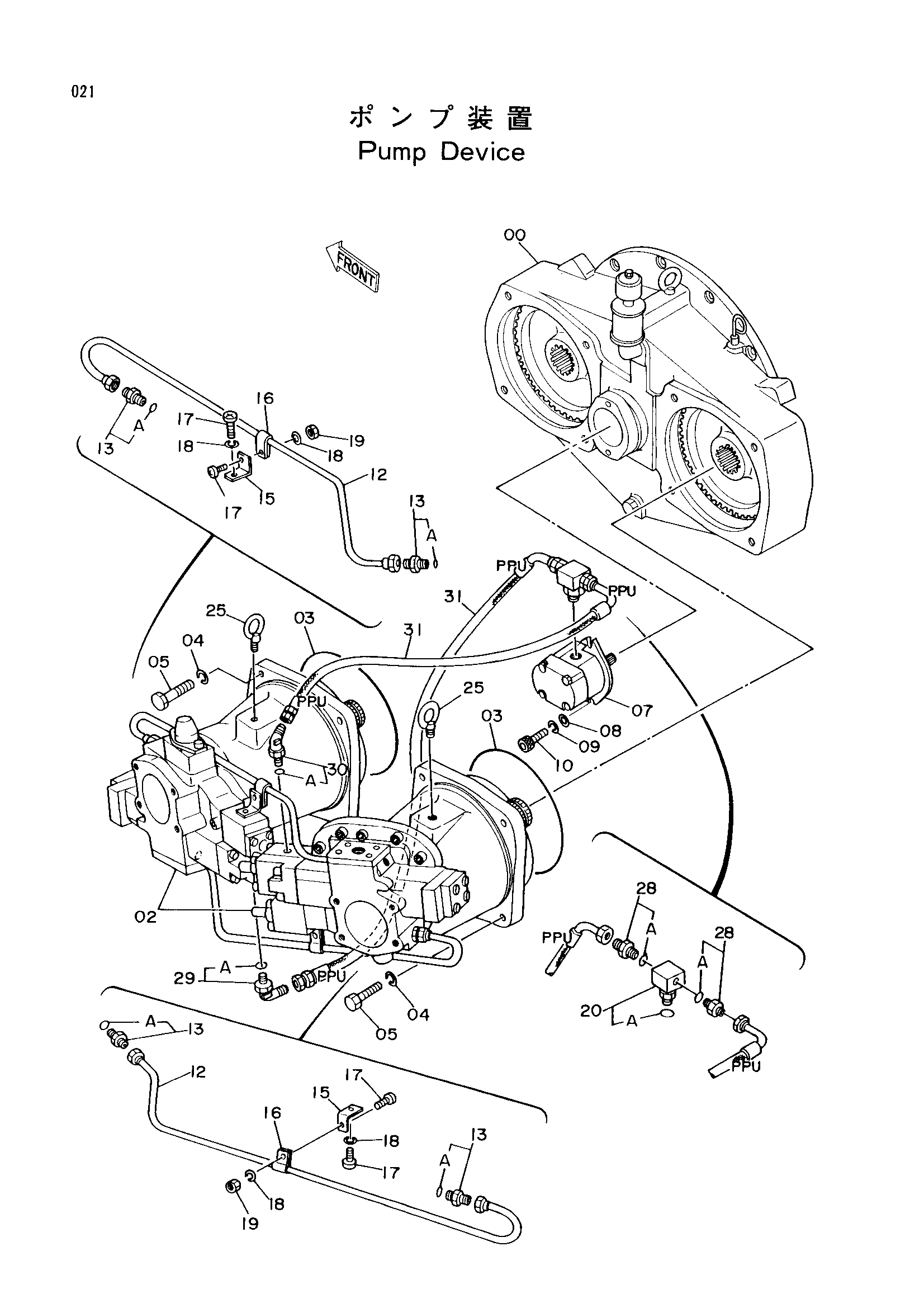

Заводская схема «Насосный агрегат» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115226 | Насос в сборе | 1 | |
| 02 | 4278291 | Поршневой насос | 2 |
| 03 | A810250 | Уплотнительное кольцо | 2 |
| 04 | A590920 | Пружинная шайба | 8 |
| 05 | J912065 | Болт | 8 |
| 07 | 4278380 | Шестерённый насос | 1 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | 984054 | Пружинная шайба | 2 |
| 10 | M341028 | Болт с внутренним шестигранником | 2 |
| 12 | 3038939 | Трубка | 2 |
| 13 | 4302735 | Штуцер трубки | 4 |
| 13A | A813011 | Уплотнительное кольцо | 1 |
| 15 | 4205847 | Кронштейн | 2 |
| 16 | 4000853 | Зажим трубка | 2 |
| 17 | M430613 | Винт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 19 | M500605 | Гайка | 2 |
| 20 | 4302736 | Адаптер | 1 |
| 20A | A813018 | Уплотнительное кольцо | 1 |
| 25 | 4092149 | Болт проушина | 2 |
| 28 | 4302200 | Адаптер | 2 |
| 28A | A813011 | Уплотнительное кольцо | 1 |
| 29 | 4302186 | Угловой штуцер | 1 |
| 29A | A813011 | Уплотнительное кольцо | 1 |
| 30 | 4302185 | Угловой штуцер | 1 |
| 30A | A813011 | Уплотнительное кольцо | 1 |
| 31 | 4245189 | Шланг (PPU) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
