Пилотный трубопроводы (2-2) — HITACHI EX400

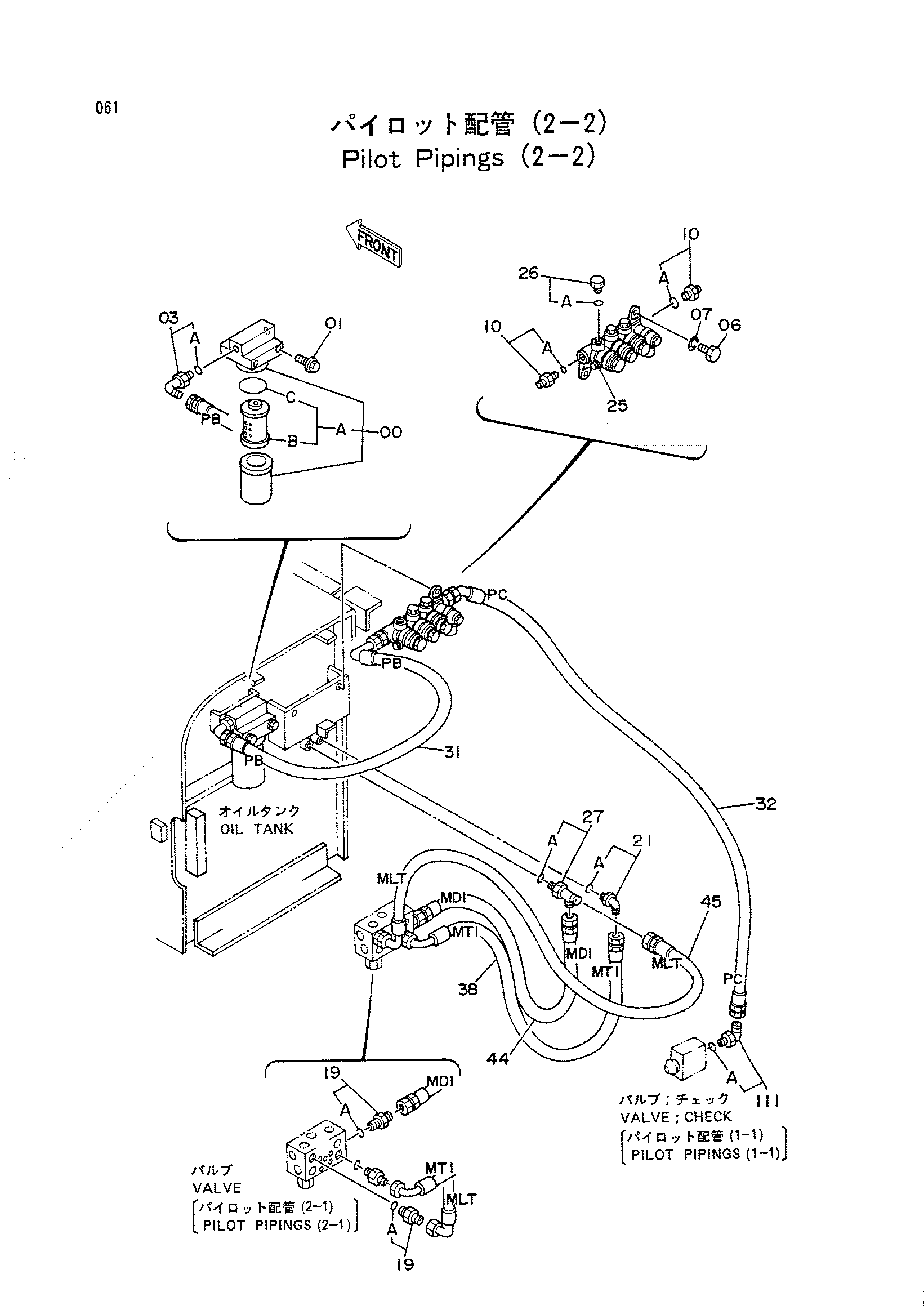

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4303955 | Масляный фильтр | 1 |
| 00A | 4304881 | Элемент масляный | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A812065 | Уплотнительное кольцо | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 03 | 4302188 | Угловой штуцер | 1 |
| 03A | A813018 | Уплотнительное кольцо | 1 |
| 06 | J011030 | Болт с шайбой | 2 |
| 10 | 4302198 | Адаптер | 2 |
| 10A | A813018 | Уплотнительное кольцо | 1 |
| 19 | 4302200 | Адаптер | 3 |
| 19A | A813011 | Уплотнительное кольцо | 1 |
| 21 | 4302186 | Угловой штуцер | 1 |
| 21A | A813011 | Уплотнительное кольцо | 1 |
| 25 | 4280947 | Предохранительный клапан | 1 |
| 26 | 4302465 | Пробка | 1 |
| 26A | A813011 | Уплотнительное кольцо | 1 |
| 27 | 4302193 | Тройник | 1 |
| 27A | A813011 | Уплотнительное кольцо | 1 |
| 31 | 4217393 | Шланг | 1 |
| 32 | 4217354 | Шланг | 1 |
| 38 | 4207334 | Шланг | 1 |
| 44 | 4217356 | Шланг | 1 |
| 45 | 4224463 | Шланг | 1 |
| 111 | 4302188 | Угловой штуцер | 1 |
| 111A | A813018 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
