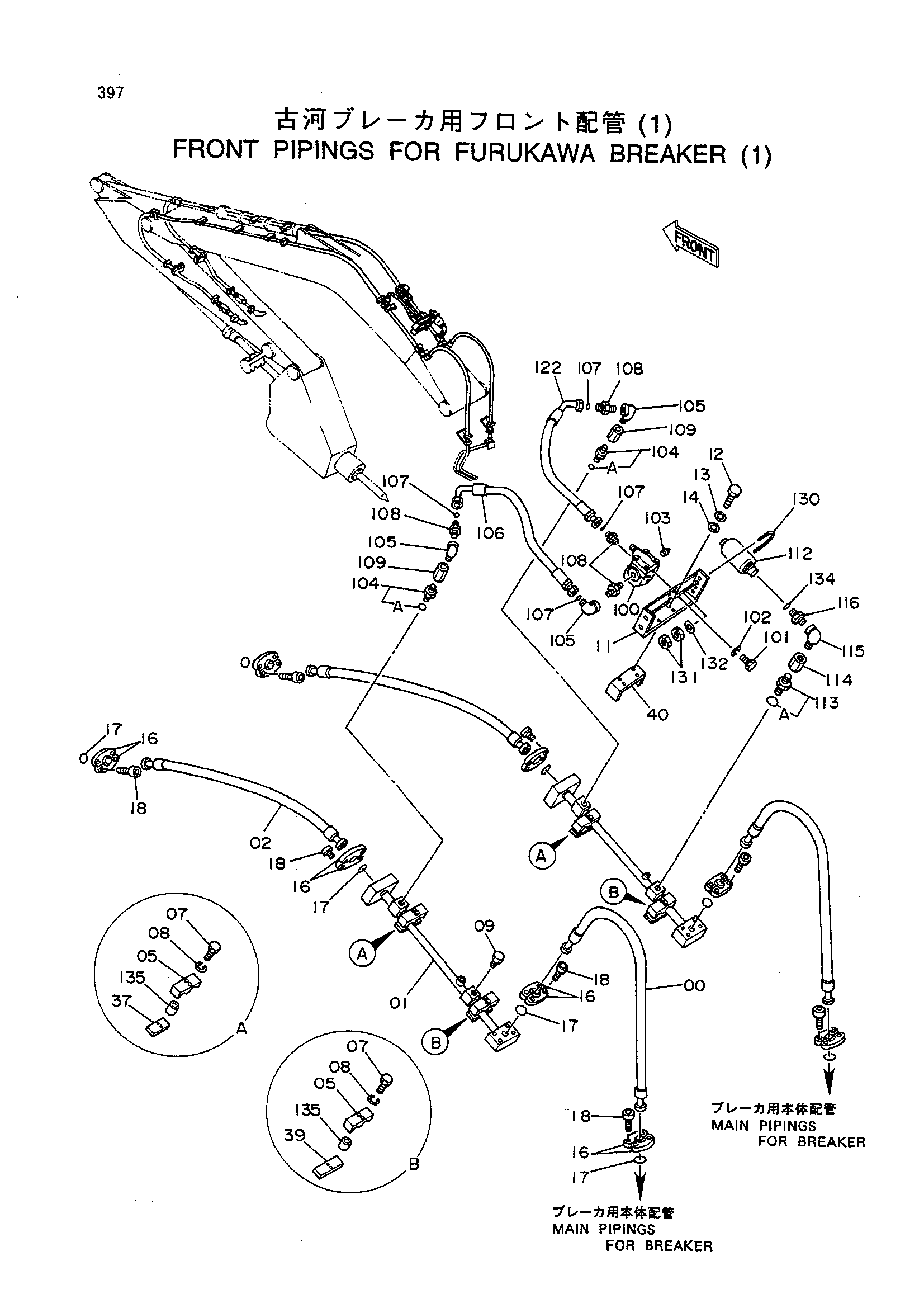

Передний трубопроводы для фурукава гидромолот (1) — HITACHI EX400
Заводская схема «Передний трубопроводы для фурукава гидромолот (1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4236736 | Шланг | 2 |
| 01 | 8044302 | Трубка | 2 |
| 02 | 4241393 | Шланг | 2 |
| 05 | 4205816 | Хомут трубки | 4 |
| 07 | J901275 | Болт | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 09 | 4154691 | Пробка | 1 |
| 11 | 7020716 | Кронштейн | 1 |
| 12 | J901230 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | A590112 | Плоская шайба | 4 |
| 16 | 4154614 | Разъёмный фланец | 16 |
| 17 | 4508805 | Уплотнительное кольцо | 8 |
| 18 | M341236 | Болт с внутренним шестигранником | 32 |
| 37 | 4238978 | Седло винта | 2 |
| 39 | 4245934 | Седло винта | 2 |
| 40 | 4238977 | Седло винта | 1 |
| 100 | 4216292 | Предохранительный клапан | 1 |
| 101 | J901025 | Болт | 3 |
| 102 | A590910 | Пружинная шайба | 3 |
| 103 | 94-2022 | Пробка | 1 |
| 104 | 4238881 | Адаптер | 2 |
| 104A | 970860 | Уплотнительное кольцо | 1 |
| 105 | 94-0635 | Угловой штуцер | 3 |
| 106 | 4236739 | Шланг | 1 |
| 107 | 4187329 | Уплотнительное кольцо | 4 |
| 108 | 4246673 | Адаптер | 4 |
| 109 | 94-0680 | Разъём S | 2 |
| 112 | 4206668 | Гидроаккумулятор | 1 |
| 113 | 4238877 | Адаптер | 1 |
| 113A | 970860 | Уплотнительное кольцо | 1 |
| 114 | 94-0678 | Разъём S | 1 |
| 115 | 94-0633 | Угловой штуцер | 1 |
| 116 | 4162812 | Адаптер | 1 |
| 122 | 4236740 | Шланг | 1 |
| 130 | 4208961 | U-образный болт | 1 |
| 131 | J950012 | Гайка | 4 |
| 132 | A590912 | Пружинная шайба | 2 |
| 134 | 4509181 | Уплотнительное кольцо | 1 |
| 135 | 4339253 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
