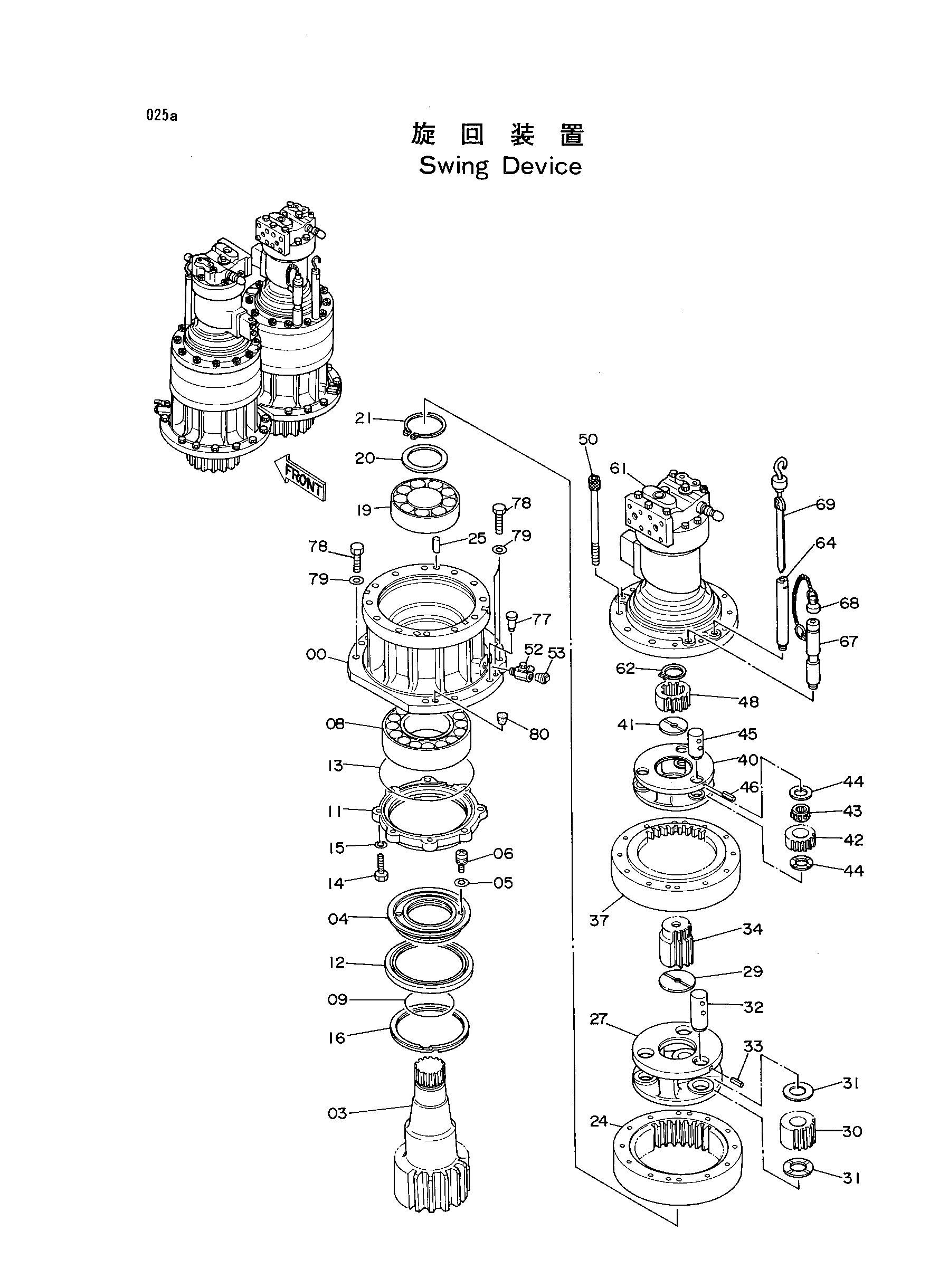

Механизм поворота — HITACHI EX400

Заводская схема «Механизм поворота» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-69	9096630	Механизм поворота в сборе	2
00	1015024	Корпус	1
03	2024146	Вал проп.	1
04	2024704	Втулка	1
05	4204644	Магнит	2
06	4204645	Винт с шайбой	2
08	4022562	Роликовый подшипник	1
09	A810130	Уплотнительное кольцо	1
11	2024515	Крышка	1
12	4267227	Масляное уплотнение	1
13	4203186	Уплотнительное кольцо	1
14	J901240	Болт	8
15	A590912	Пружинная шайба	8
16	4203761	Стопорное кольцо	1
19	4102848	Подшипник. спх.рол.	1
20	4200017	Проставка	1
21	991352	Стопорное кольцо	1
24	1011220	Шестерня интернал	1
25	J401640	Установочный штифт	2
27	1013272	Водило	1
29	4176073	Упорная пластина	1
30	9727844	Планетарная шестерня	3
31	4176072	Упорная пластина	6
32	4203534	Палец	3
33	4513294	Пружинный штифт	3
34	3038494	Солнечная шестерня	1
37	2024516	Шестерня интернал	1
40	1011219	Водило	1
41	4195372	Упорная пластина	1
42	3038496	Планетарная шестерня	3
43	4204191	Игольчатый подшипник	3
44	4176072	Упорная пластина	6
45	4203533	Палец	3
46	4144020	Пружинный штифт	3
48	3038492	Солнечная шестерня	1
50	M341805	Болт с внутренним шестигранником	12
52	4194712	Кран	1
53	94-2024	Пробка	1
61	4246413	Гидромотор	1
62	959499	Стопорное кольцо	1
64	4191879	Трубка	1
67	9730189	Трубка	1
68	4080507	Колпачок	1
69	3043290	Указатель уровня	1
77	4253709	Установочный штифт	4
78	J932075	Болт	26
79	4018545	Шайба	26
80	425176	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
