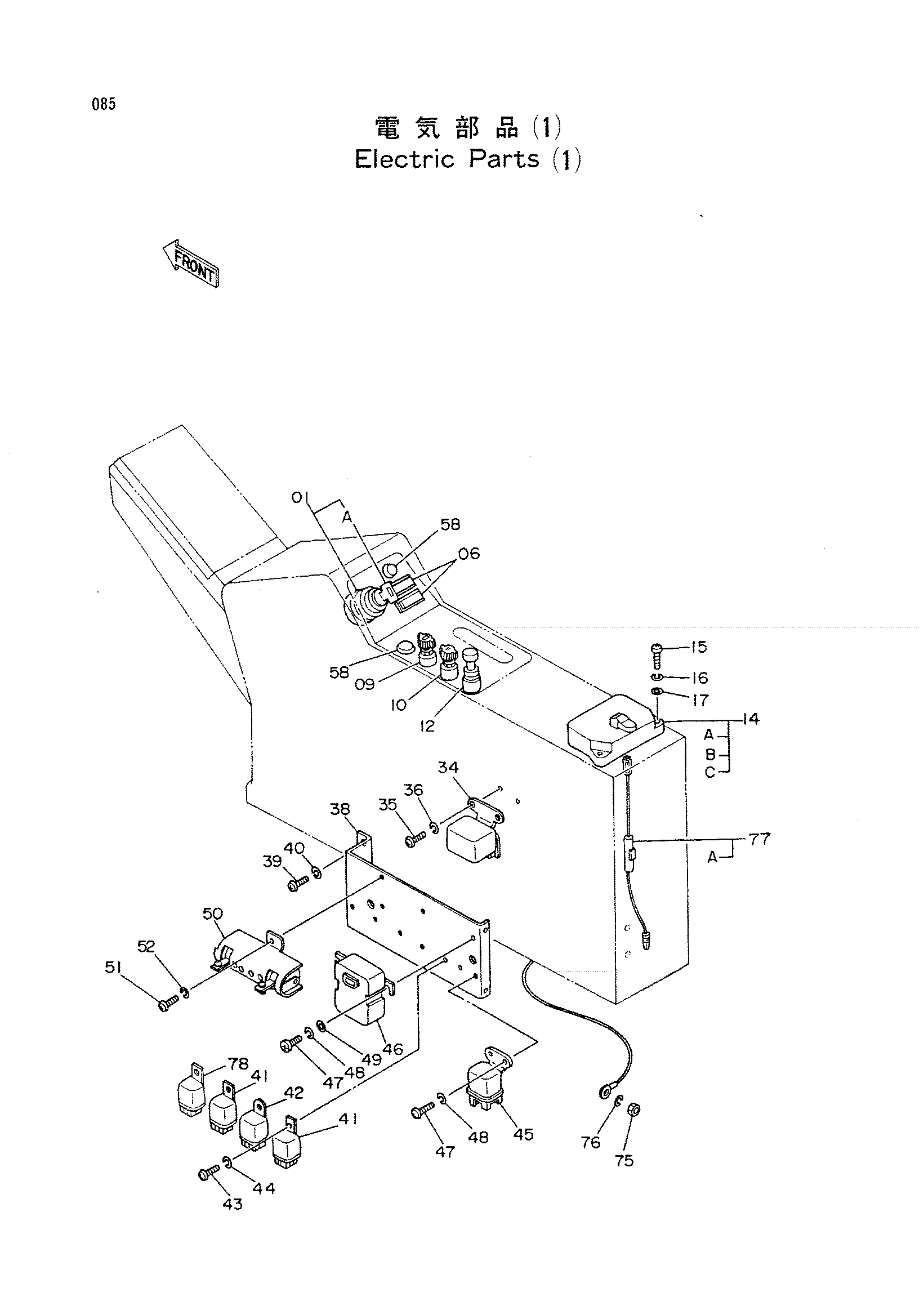

Электрооборудование (1) — HITACHI EX400
Заводская схема «Электрооборудование (1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Замок зажигания | 1 |
| 01A | 4187757 | Шпонка запуск | 1 |
| 06 | 4209103 | Крышка | 2 |
| 09 | 4184396 | Выключатель | 1 |
| 10 | 4184398 | Выключатель | 1 |
| 12 | 4184395 | Лигхтер | 1 |
| 14 | 4304027 | Короб предохранитель | 1 |
| 14A | 4127781 | Предохранитель | 4 |
| 14B | 4195610 | Предохранитель | 9 |
| 14C | 4208246 | Предохранитель | 3 |
| 15 | J850625 | Винт | 2 |
| 16 | J251006 | Пружинная шайба | 2 |
| 17 | J250006 | Плоская шайба | 2 |
| 34 | 4505392 | Реле звуковой сигнал | 1 |
| 35 | M430610 | Винт | 2 |
| 36 | A590906 | Пружинная шайба | 2 |
| 38 | 3042173 | Кронштейн | 1 |
| 39 | M430610 | Винт | 4 |
| 40 | A590906 | Пружинная шайба | 4 |
| 41 | 4189566 | Реле | 2 |
| 42 | 4183189 | Реле | 1 |
| 43 | M430610 | Винт | 3 |
| 43 | M430610 | Винт | 4 |
| 44 | A590906 | Пружинная шайба | 3 |
| 44 | A590906 | Пружинная шайба | 4 |
| 45 | 4210117 | Реле | 1 |
| 46 | 4210118 | Таймер | 1 |
| 47 | M430610 | Винт | 4 |
| 48 | A590906 | Пружинная шайба | 4 |
| 49 | A590106 | Плоская шайба | 2 |
| 50 | 4158761 | Резистор | 1 |
| 51 | M430510 | Винт | 2 |
| 52 | A590905 | Пружинная шайба | 2 |
| 58 | 4146754 | Резиновая прокладка | 2 |
| 75 | J950010 | Гайка | 1 |
| 76 | A590910 | Пружинная шайба | 1 |
| 77 | 4303882 | Держатель предохранитель | 1 |
| 77A | 4127780 | Предохранитель | 1 |
| 78 | 4205029 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
