Насос миссион — HITACHI EX400

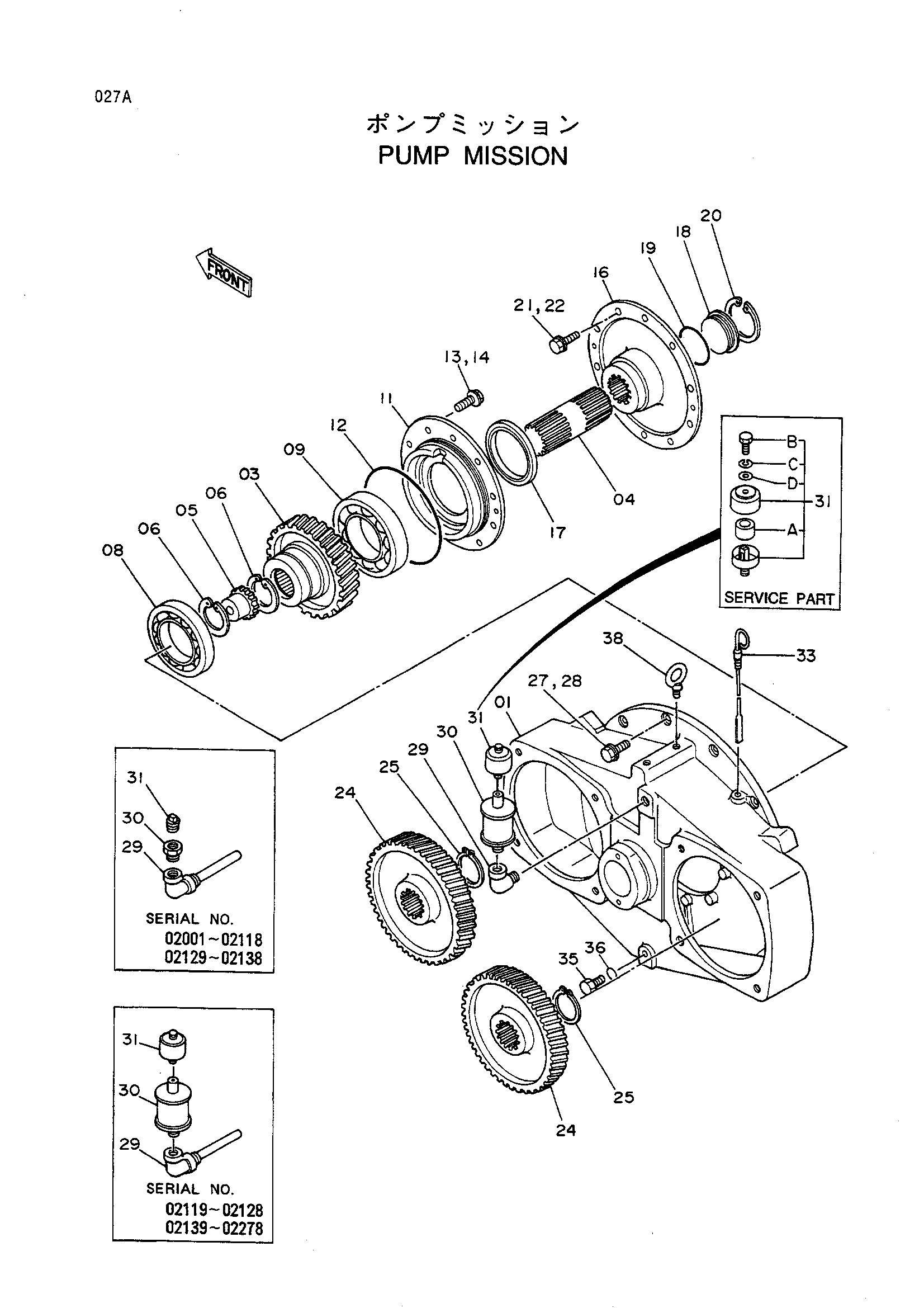

Заводская схема «Насос миссион» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	0000534	Корпус трансмиссия	1
03	2024550	Шестерня	1
04	3038543	Вал	1
05	3038544	Муфта	1
06	4069898	Стопорное кольцо	2
08	959228	Шариковый подшипник	1
09	4076912	Шариковый подшипник	1
11	2024551	Картридж	1
12	4203184	Уплотнительное кольцо	1
13	J011030	Болт с шайбой	10
13	J901030	Болт	10
14	A590910	Пружинная шайба	10
16	2024548	Муфта	1
17	4203879	Масляное уплотнение	1
18	4203793	Пластина концевой	1
19	4153540	Уплотнительное кольцо	1
20	988850	Стопорное кольцо	1
21	J011245	Болт с шайбой	10
21	J901245	Болт	10
22	A590912	Пружинная шайба	10
24	2024549	Шестерня	2
25	4103152	Стопорное кольцо	2
27	J021235	Болт с шайбой	8
27	J901232	Болт	8
28	A590912	Пружинная шайба	8
29	8044520 замена: 94-0649	Трубка	1
29	94-0649	Угловой штуцер	1
30	9733054	Трубка	1
30	9733054	Трубка	1
30	J728684 замена: 9733054	Переходник	1
30	J728684 замена: 4083754	Переходник	1
31	4083754 замена: 4351039	Сапун	1
31	4083754	Сапун	1
31	4351039	Сапун	1
31	4351039	Сапун	1
31	4511984 замена: 9733054	Пробка	1
31	4511984 замена: 4083754	Пробка	1
31A	4211473	Элемент	1
31A	4211473	Элемент	1
31B	J900610	Болт	1
31B	J900610	Болт	1
31C	A590906	Пружинная шайба	1
31C	A590906	Пружинная шайба	1
31D	A590106	Плоская шайба	1
31D	A590106	Плоская шайба	1
33	4222922	Указатель уровня	1
35	4074727	Пробка	1
36	4204108	Уплотнительное кольцо	1
38	4092149	Болт проушина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
