Основной трубопроводы (1-1) — HITACHI EX400

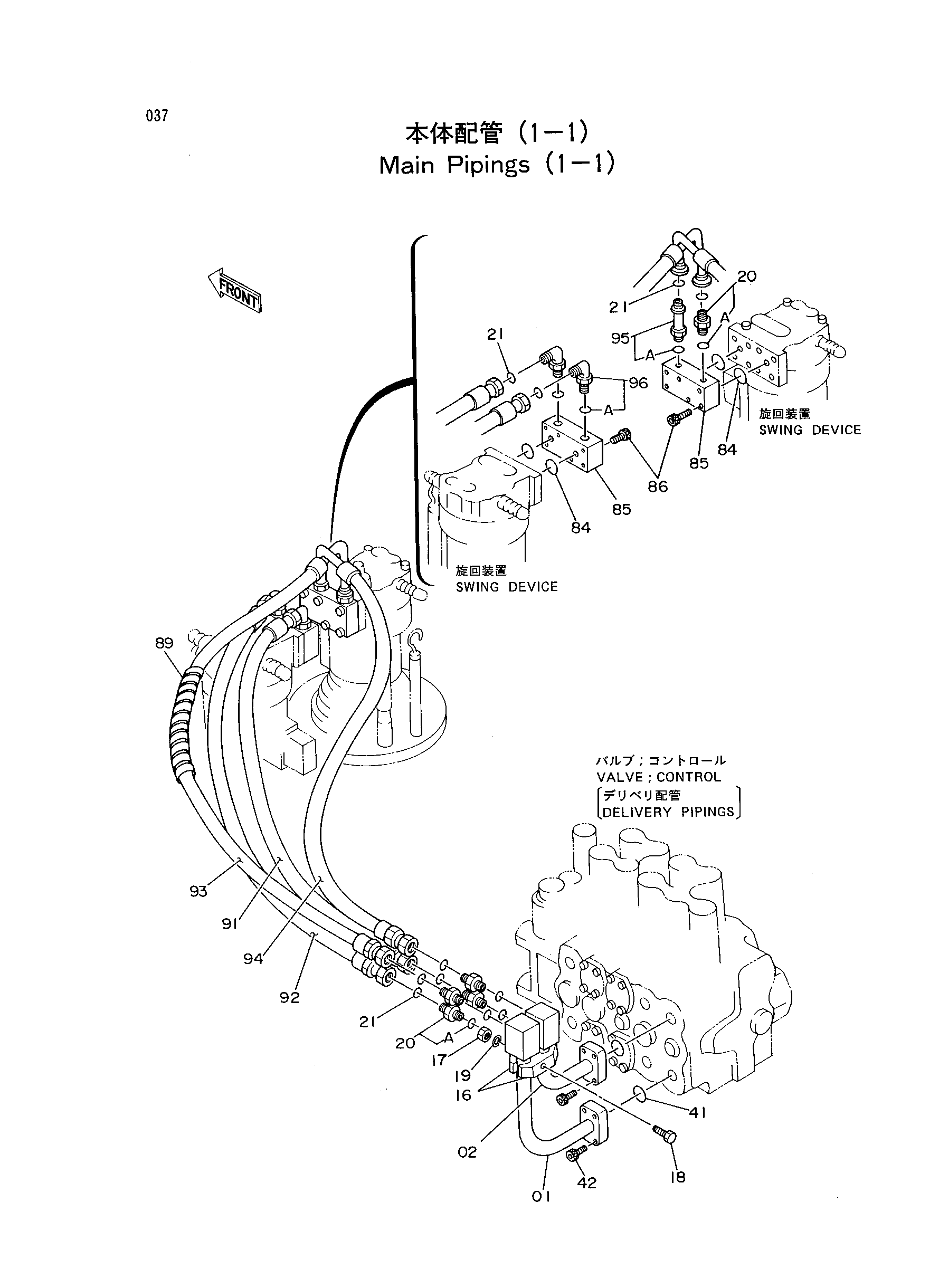

Заводская схема «Основной трубопроводы (1-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038954 | Трубка | 1 |
| 02 | 8038955 | Трубка | 1 |
| 16 | 4053599 | Хомут трубки | 2 |
| 17 | J950012 | Гайка | 1 |
| 18 | J901270 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 20 | 4189619 | Адаптер | 5 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 8 |
| 41 | 4508805 | Уплотнительное кольцо | 2 |
| 42 | M341445 | Болт с внутренним шестигранником | 8 |
| 84 | 971489 | Уплотнительное кольцо | 4 |
| 85 | 2026925 | Блок | 2 |
| 86 | J011060 | Болт с шайбой | 8 |
| 89 | 4044420 | Защитный кожух | 1 |
| 91 | 4205356 | Шланг | 1 |
| 92 | 4187390 | Шланг | 1 |
| 93 | 4251906 | Шланг | 1 |
| 94 | 4260128 | Шланг | 1 |
| 95 | 4204661 | Адаптер | 1 |
| 95A | 4506424 | Уплотнительное кольцо | 1 |
| 96 | 4157562 | Угловой штуцер | 2 |
| 96A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
