Двигатель отопитель (2) — HITACHI EX400

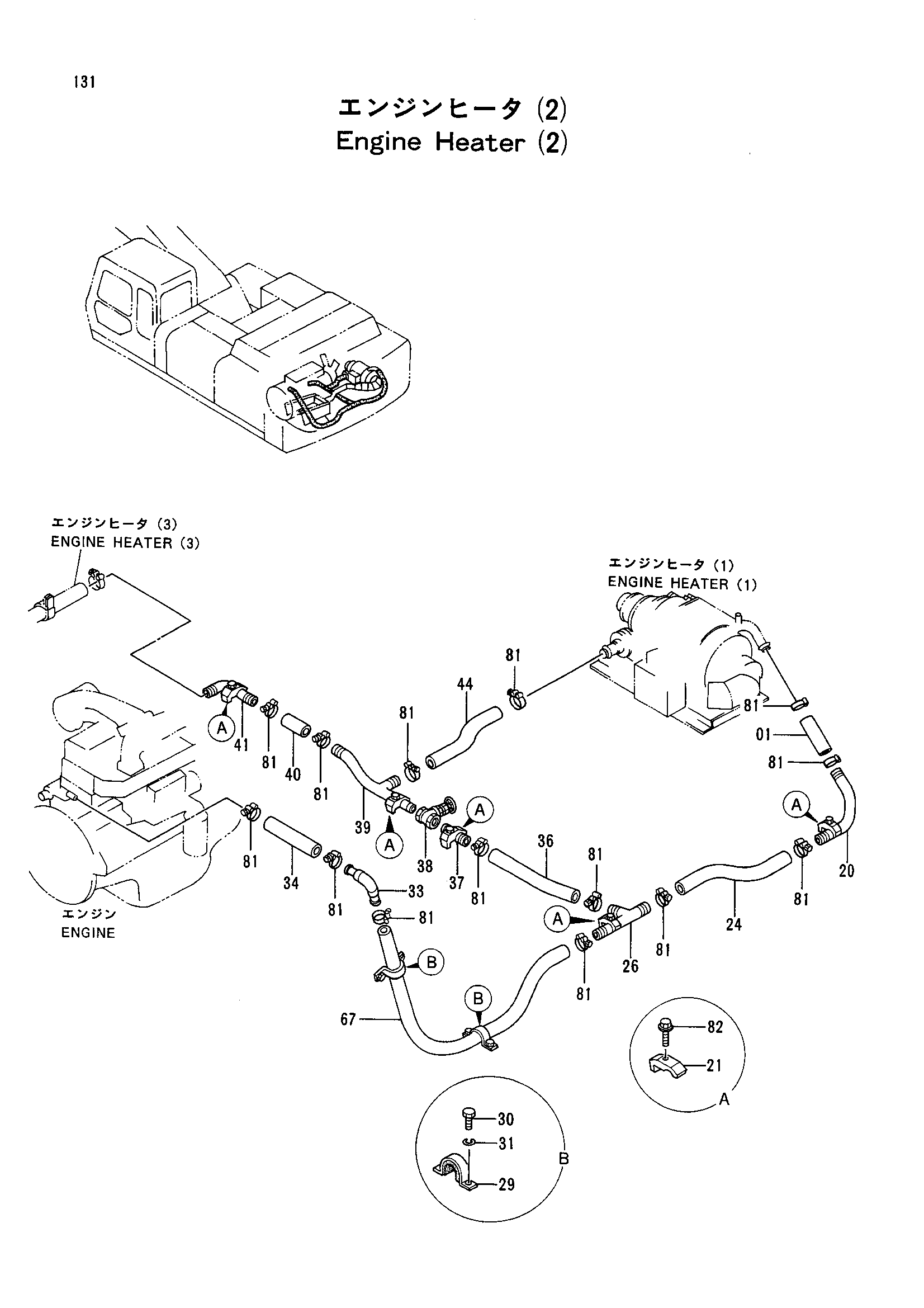

Заводская схема «Двигатель отопитель (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303523 | Резиновый шланг | 1 |
| 20 | 8054685 | Трубка | 1 |
| 21 | 4053598 | Хомут трубки | 5 |
| 24 | 4303530 | Резиновый шланг | 1 |
| 26 | 8054686 | Трубка | 1 |
| 29 | 4131089 | Хомут | 2 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J901018 | Болт | 4 |
| 33 | 9716023 | Трубка | 1 |
| 34 | 4303528 | Резиновый шланг | 1 |
| 36 | 4303527 | Резиновый шланг | 1 |
| 37 | 9739478 | Трубка | 1 |
| 38 | 4177416 | Запорный клапан | 1 |
| 39 | 8054689 | Трубка | 1 |
| 40 | 4303526 | Резиновый шланг | 1 |
| 41 | 9739562 | Трубка | 1 |
| 44 | 4303525 | Резиновый шланг | 1 |
| 67 | 4309506 | Резиновый шланг | 1 |
| 81 | 4309597 | Хомут шланга | 14 |
| 82 | J011260 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
