Харвестер трубопроводы (супперструктуре) — HITACHI EX400

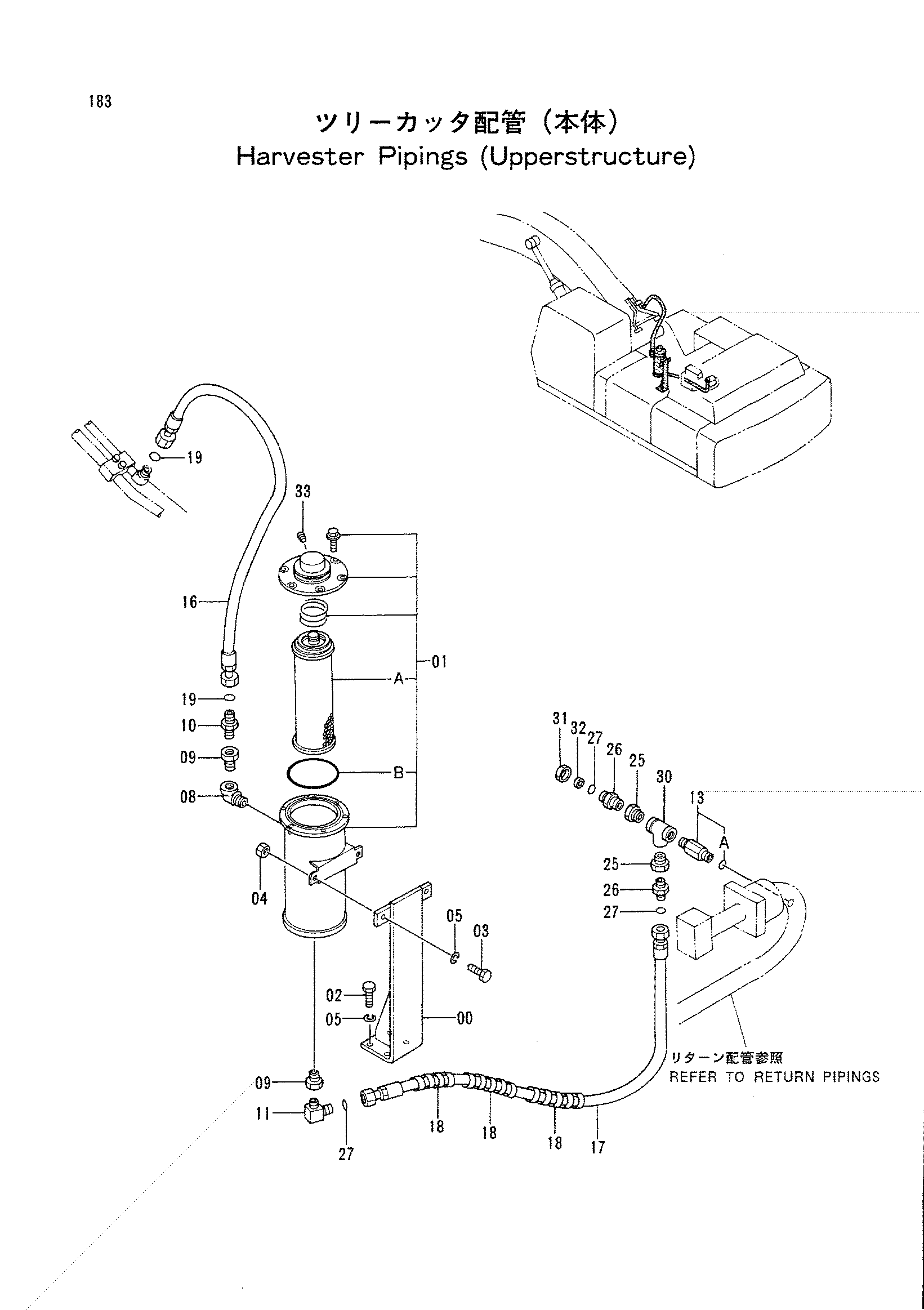

Заводская схема «Харвестер трубопроводы (супперструктуре)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7020799 | Кронштейн | 1 |
| 01 | 4303863 | Фильтр линия | 1 |
| 01A | 4252125 | Фильтрующий элемент | 1 |
| 01B | 4300773 | Уплотнительное кольцо | 1 |
| 02 | J901650 | Болт | 4 |
| 03 | J901640 | Болт | 2 |
| 04 | J950016 | Гайка | 2 |
| 05 | A590916 | Пружинная шайба | 6 |
| 08 | 94-0635 | Угловой штуцер | 1 |
| 09 | 94-1605 | Переходник | 2 |
| 10 | 4208659 | Адаптер | 1 |
| 11 | 4281216 | Угловой штуцер | 1 |
| 13 | 4303658 | Адаптер | 1 |
| 13A | A813038 | Уплотнительное кольцо | 1 |
| 16 | 4308032 | Шланг | 1 |
| 17 | 4303806 | Шланг | 1 |
| 18 | 4044420 | Защитный кожух | 3 |
| 19 | A817021 | Уплотнительное кольцо | 2 |
| 25 | 94-1605 | Переходник | 2 |
| 26 | 4208659 | Адаптер | 2 |
| 27 | A817021 | Уплотнительное кольцо | 3 |
| 30 | 94-0665 | Тройник | 1 |
| 31 | 4188138 | Гайка | 1 |
| 32 | 4189095 | Колпачок | 1 |
| 33 | 94-2010 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
