Пилотный трубопроводы (4-2) — HITACHI EX400

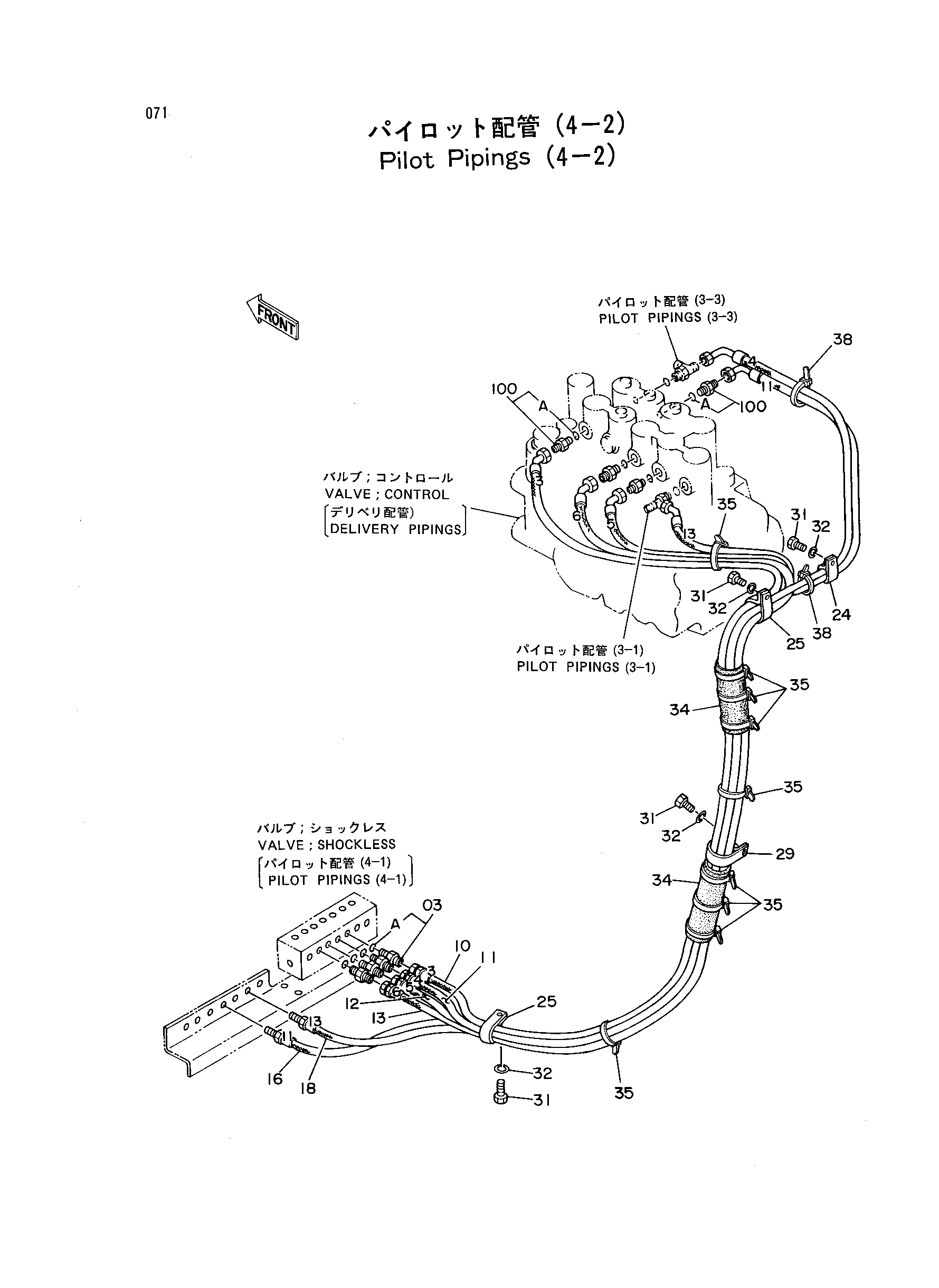

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4217360 | Нейлоновый шланг | 1 |
| 11 | 4217361 | Нейлоновый шланг | 1 |
| 12 | 4217362 | Нейлоновый шланг | 1 |
| 13 | 4217363 | Нейлоновый шланг | 1 |
| 16 | 4217368 | Нейлоновый шланг | 1 |
| 18 | 4217370 | Нейлоновый шланг | 1 |
| 24 | 4190292 | Зажим | 1 |
| 25 | 4193848 | Зажим | 2 |
| 29 | 4193816 | Зажим | 1 |
| 31 | J901016 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 34 | 4219918 | Резиновая втулка | 2 |
| 35 | 4055312 | Ленточный зажим | 9 |
| 38 | 4055311 | Ленточный зажим | 2 |
| 100 | 4200466 | Адаптер | 4 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
