Основной трубопроводы (2) — HITACHI EX400

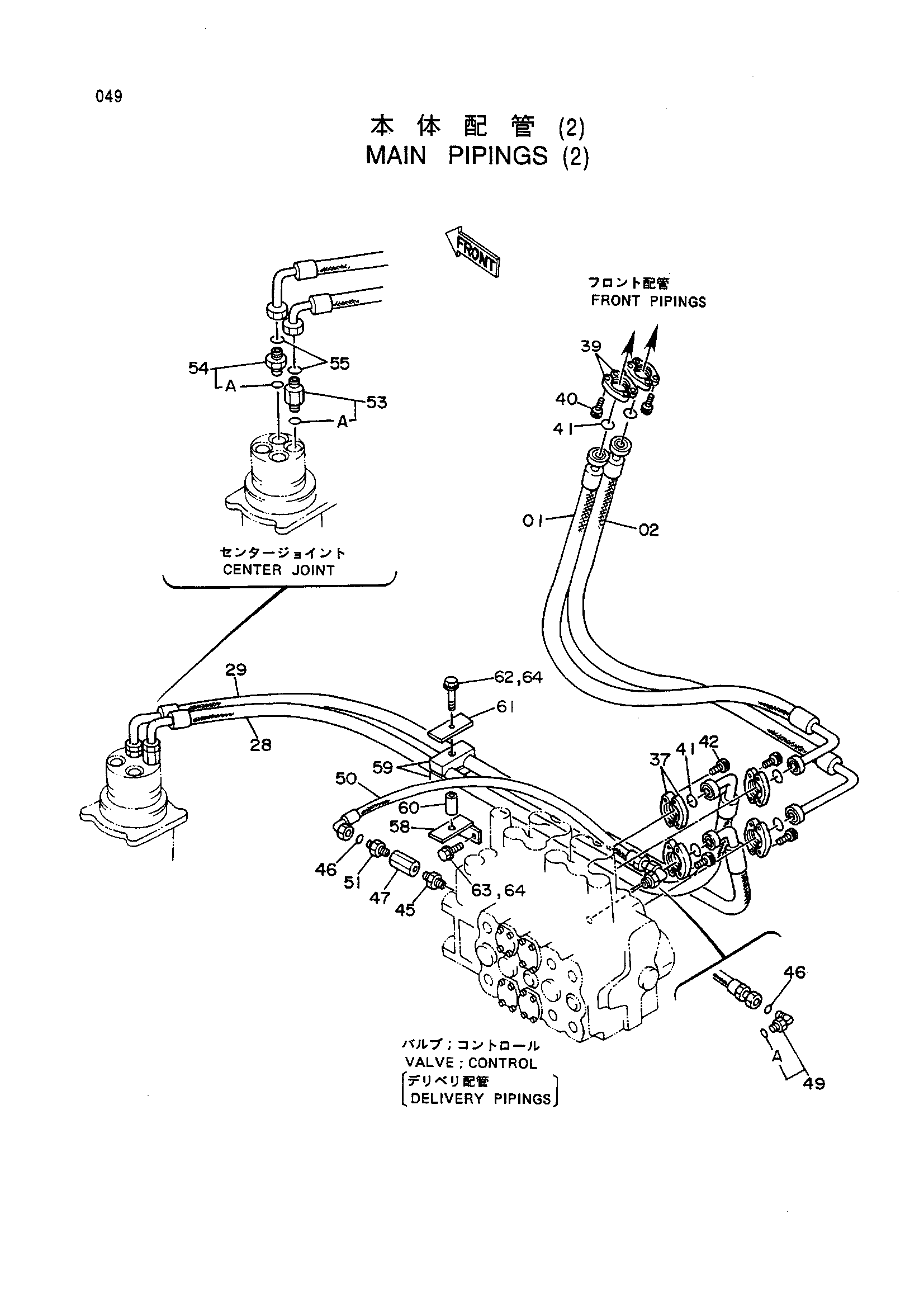

Заводская схема «Основной трубопроводы (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205321 | Шланг | 1 |
| 02 | 4205322 | Шланг | 1 |
| 28 | 4205326 | Шланг | 1 |
| 29 | 4205333 | Шланг | 1 |
| 37 | 4089703 | Разъёмный фланец | 8 |
| 39 | 4154614 | Разъёмный фланец | 4 |
| 40 | M341236 | Болт с внутренним шестигранником | 8 |
| 41 | 4508805 | Уплотнительное кольцо | 6 |
| 42 | M341445 | Болт с внутренним шестигранником | 16 |
| 45 | 4234652 | Адаптер | 1 |
| 46 | 4138938 | Уплотнительное кольцо | 2 |
| 47 | 9034570 | Обратный клапан | 1 |
| 49 | 4200580 | Угловой штуцер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4210313 | Шланг | 1 |
| 51 | 4210942 | Адаптер | 1 |
| 53 | 4205141 | Адаптер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4189535 | Адаптер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4187328 | Уплотнительное кольцо | 2 |
| 58 | 9730356 | Кронштейн | 1 |
| 59 | 4205615 | Хомут шланга | 2 |
| 60 | 4205614 | Проставка | 1 |
| 61 | 4224002 | Пластина | 1 |
| 62 | J011285 | Болт с шайбой | 1 |
| 62 | J901285 | Болт | 1 |
| 63 | J021230 | Болт с шайбой | 2 |
| 63 | J901228 | Болт | 2 |
| 64 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
