Электрооборудование (6) — HITACHI EX400

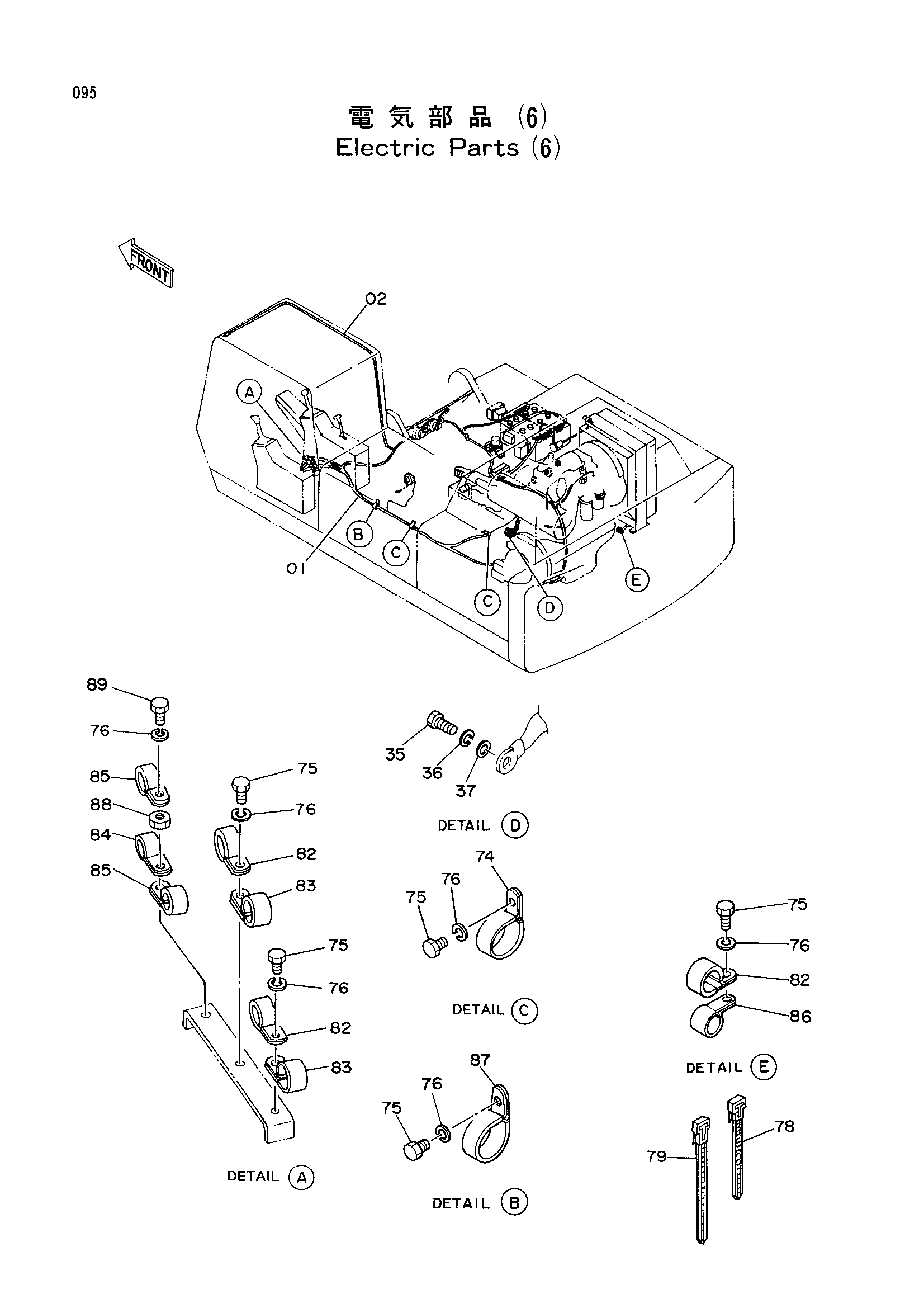

Заводская схема «Электрооборудование (6)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4304008 | Жгут проводов | 1 |
| 01 | 4336842 | Жгут проводов | 1 |
| 02 | 4309497 | Жгут проводов | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 74 | 4190263 | Зажим (25) | 5 |
| 75 | J901016 | Болт | 11 |
| 76 | A590910 | Пружинная шайба | 12 |
| 78 | 4055311 | Зажим лента (140) | 22 |
| 79 | 4055312 | Зажим лента (250) | 20 |
| 82 | 4190263 | Зажим (25) | 3 |
| 83 | 4192035 | Зажим (28) | 3 |
| 84 | 4190253 | Зажим (16) | 1 |
| 85 | 4190272 | Зажим | 3 |
| 86 | 4190253 | Зажим | 1 |
| 87 | 4190264 | Зажим | 1 |
| 88 | J950012 | Гайка | 1 |
| 89 | J901035 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
