Воздушный трубопроводы — HITACHI EX400

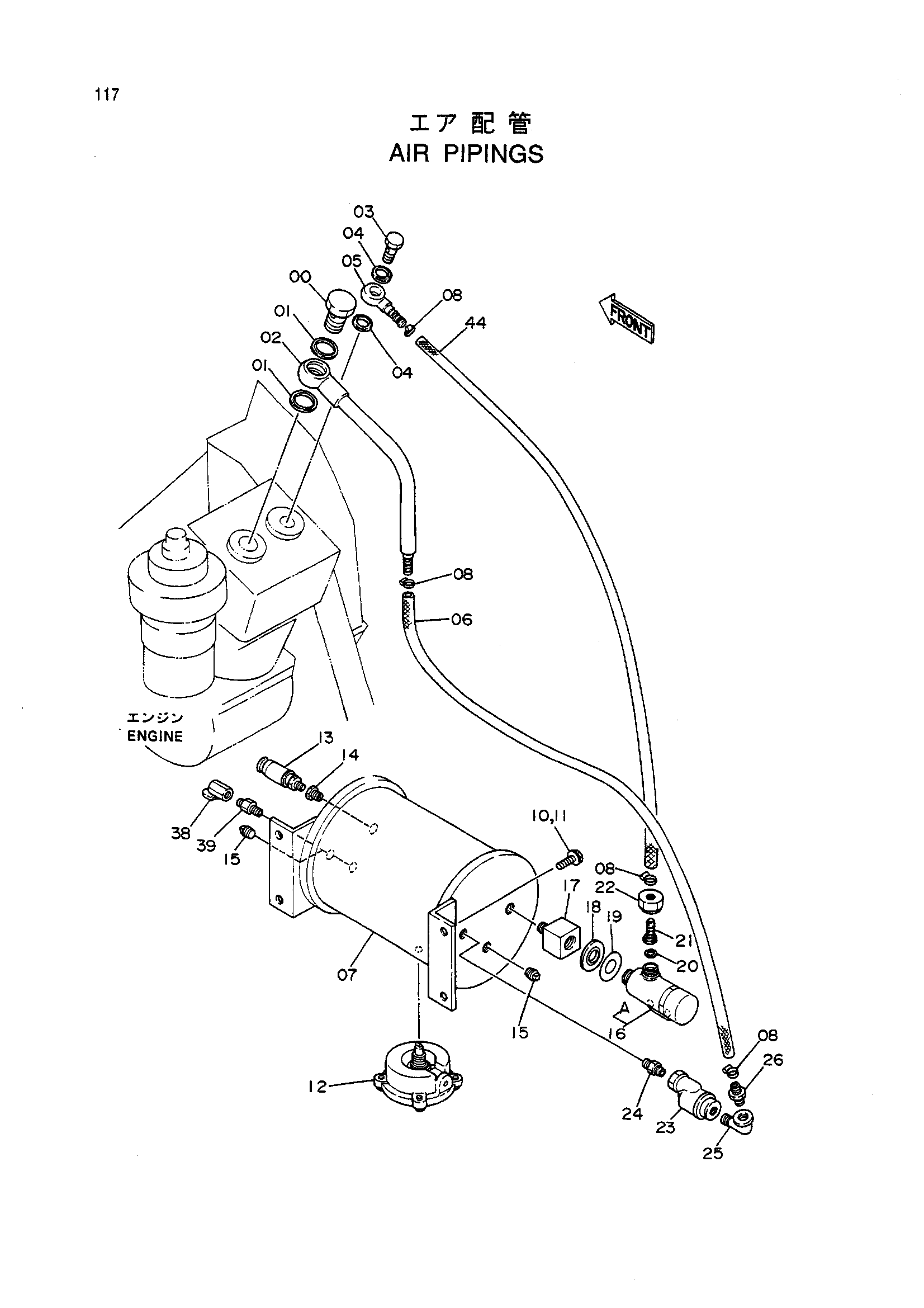

Заводская схема «Воздушный трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 996277 | Болт соединение | 1 |
| 01 | 984227 | Манжета | 2 |
| 02 | 8028773 | Соединение | 1 |
| 03 | 4512839 | Болт соединение | 1 |
| 04 | 996278 | Манжета | 2 |
| 05 | 4514461 | Соединение | 1 |
| 06 | 4207843 | Резиновый шланг | 1 |
| 07 | 8042622 | Бак воздушный | 1 |
| 08 | 4514700 | Зажим шланг | 4 |
| 10 | J011025 | Болт с шайбой | 4 |
| 10 | J901022 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 969205 | Клапан | 1 |
| 13 | 986952 | Клапан защитный | 1 |
| 14 | J728382 | Переходник | 1 |
| 15 | 94-2023 | Пробка | 2 |
| 15 | 94-2023 | Пробка | 2 |
| 15 | J75283 замена: 94-2023 | Пробка | 2 |
| 15 | J75283 | Пробка | 2 |
| 16 | 4125684 | Регулятор | 1 |
| 16A | 4125693 | Фильтр | 1 |
| 17 | 499820 | Адаптер | 1 |
| 18 | 984219 | Уплотнительная шайба | 1 |
| 19 | 4503857 | Регулировочная шайба | 1 |
| 20 | 984225 | Манжета | 1 |
| 21 | 487027 | Втулка | 1 |
| 22 | 971303 | Гайка втулка | 1 |
| 23 | 986953 | Обратный клапан | 1 |
| 24 | J70783 | Адаптер | 1 |
| 25 | 94-0647 | Угловой штуцер | 1 |
| 26 | 49960 | Адаптер | 1 |
| 38 | 94-4026 | Кран | 1 |
| 39 | 94-1901 | Адаптер | 1 |
| 44 | 4192996 | Резиновый шланг | 1 |
| 44 | 4207843 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
