STD. стрела — HITACHI EX400

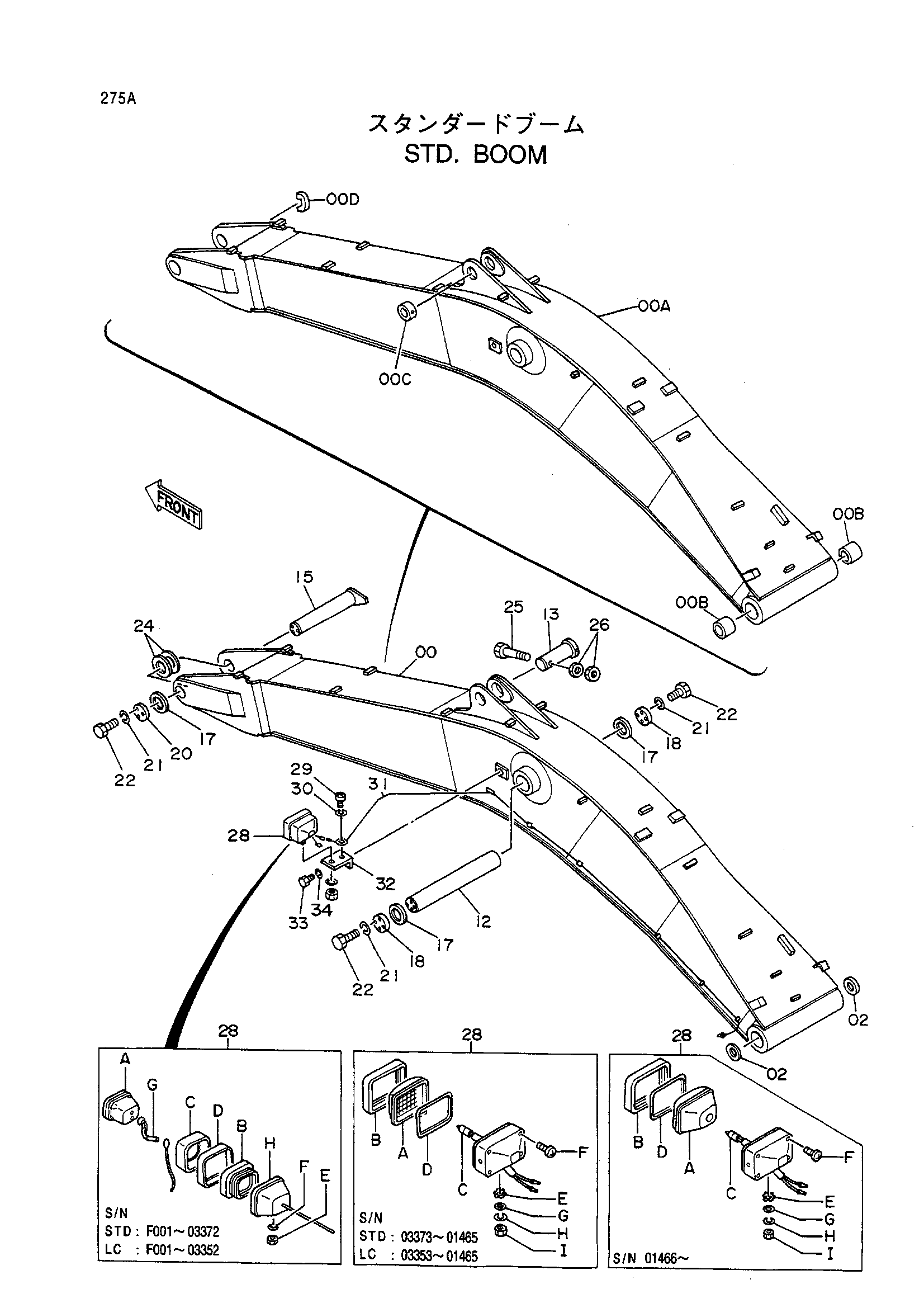

Заводская схема «STD. стрела» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *28 | 4189254 замена: 4295833 | Фонарь головка в сборе | 1 |
| *28 | 4295833 замена: 4336570 | Фонарь головка в сборе | 1 |
| *28 | 4295833 | Фонарь головка в сборе | 1 |
| *28 | 4314613 замена: 4326800 | Фонарь головка в сборе | 1 |
| *28 | 4314613 | Фонарь головка в сборе | 1 |
| *28A | 4163596 | Фонарь | 1 |
| *28A | 4307023 | Рассеиватель | 1 |
| *28A | 4307023 | Рассеиватель | 1 |
| *28B | 4163597 | Держатель | 1 |
| *28B | 4307024 | Рама | 1 |
| *28B | 4307024 | Рама | 1 |
| *28C | 4208957 | Лента | 1 |
| *28C | 4307025 | Лампа | 1 |
| *28D | 4208958 | Лента | 1 |
| *28D | 4307028 | Прокладка | 1 |
| *28D | 4307028 | Прокладка | 1 |
| *28E | 4307026 | Шайба | 1 |
| *28E | M501411 замена: J952014 | Гайка | 1 |
| *28F | 4307027 | Винт | 1 |
| *28F | A590914 | Пружинная шайба | 1 |
| *28G | 4253033 | Жгут проводов | 1 |
| *28G | A590114 | Шайба | 1 |
| *28H | 4253032 | Корпус | 1 |
| *28H | A590914 | Пружинная шайба | 1 |
| *28I | J952014 | Гайка | 1 |
| 00 | 7019947 | Стрела в сборе | 1 |
| 00-02 | 9074897 | Стрела в сборе | 1 |
| 00A | 5002107 | Стрела | 1 |
| 00B | 3041789 замена: 3055205 | Втулка | 2 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4205110 | Ограничитель | 1 |
| 00D | 4206990 | Ограничитель | 1 |
| 02 | 4086127 | Пылезащитное уплотнение | 2 |
| 12 | 3038823 | Палец | 1 |
| 13 | 3038825 | Палец | 1 |
| 15 | 8043311 | Палец | 1 |
| 17 | 4040931 | Шайба | 3 |
| 18 | 4117700 | Ограничитель | 2 |
| 20 | 4206989 | Ограничитель | 1 |
| 21 | A590920 | Пружинная шайба | 11 |
| 22 | J932050 | Болт | 11 |
| 24 | 4232239 | Регулировочная шайба 1.2 | 1 |
| 25 | M222005 | Болт | 1 |
| 26 | J951020 | Гайка | 2 |
| 28 | 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 28 | 4336570 замена: 4326800 | Фонарь головка в сборе(для узел в сборе of машина) | 1 |
| 28A | 4326801 | Ленс блок | 1 |
| 28B | 4326802 | Рама | 1 |
| 28D | 4326803 | Прокладка | 1 |
| 29 | M430610 | Винт | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 31 | 4235107 | Провод | 1 |
| 32 | 4224631 | Кронштейн | 1 |
| 33 | J901425 | Болт | 1 |
| 34 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
