Кабина отопитель — HITACHI EX400

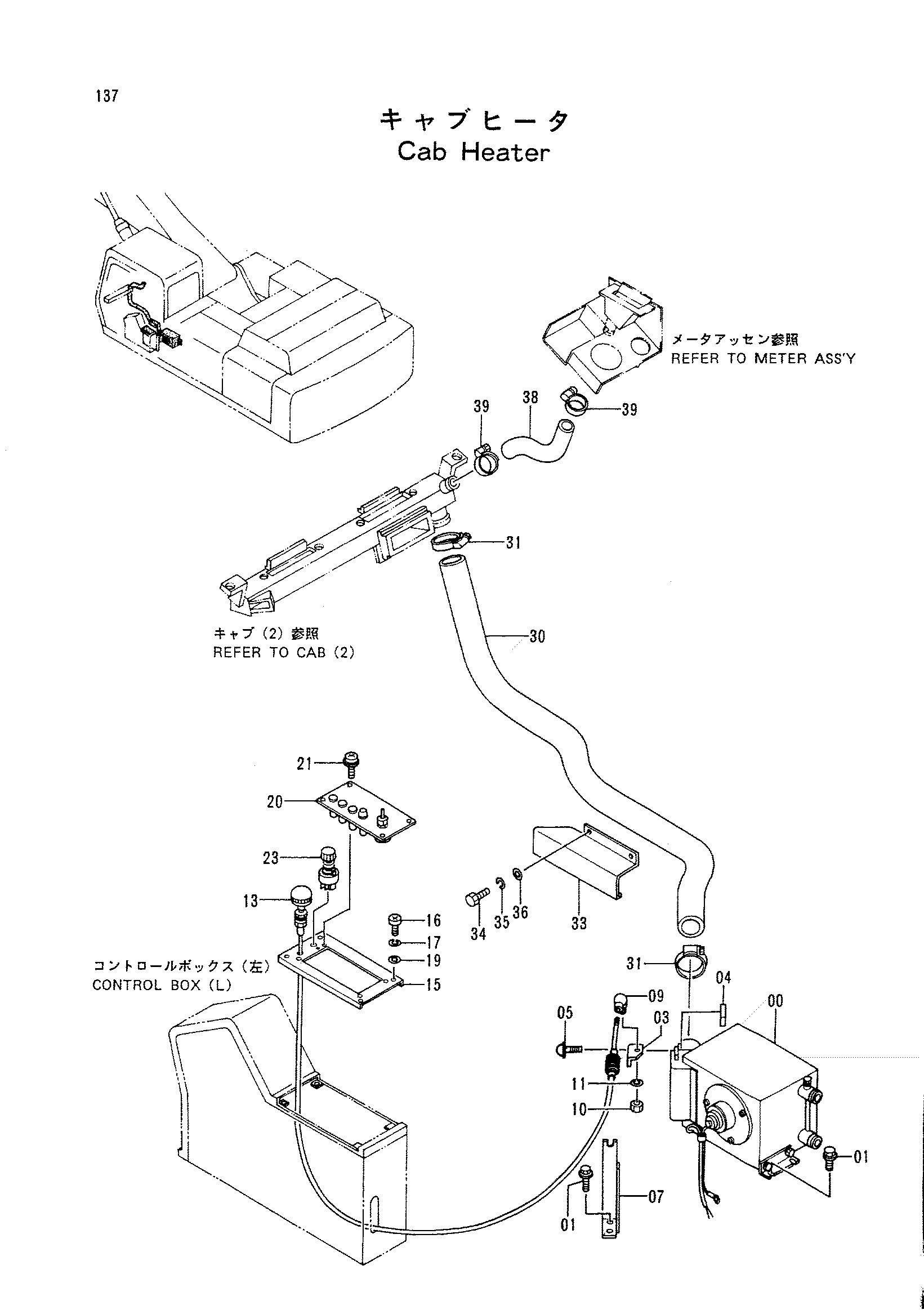

Заводская схема «Кабина отопитель» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4301929 | Отопитель | 1 |
| 01 | J011025 | Болт с шайбой | 6 |
| 03 | 4303785 | Кронштейн | 1 |
| 04 | 4303784 | Седло винта | 1 |
| 05 | J450516 | Винт с шайбой | 2 |
| 07 | 9739654 | Кронштейн | 1 |
| 09 | 4056016 | Шарнир | 1 |
| 10 | M500504 | Гайка | 2 |
| 11 | A590905 | Пружинная шайба | 1 |
| 13 | 4303837 | Трос управления | 1 |
| 15 | 8054884 | Крышка | 1 |
| 16 | J850630 | Винт | 4 |
| 17 | J251006 | Пружинная шайба | 4 |
| 19 | J250006 | Плоская шайба | 4 |
| 20 | 4303881 | Панель | 1 |
| 21 | J450410 | Винт с шайбой | 4 |
| 23 | 4303518 | Выключатель | 1 |
| 30 | 4303836 | Шланг флексибле | 1 |
| 31 | 4504199 | Хомут шланга | 2 |
| 33 | 3062253 | Крышка | 1 |
| 34 | J900614 | Болт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 36 | A590106 | Плоская шайба | 2 |
| 38 | 4304075 | Шланг флексибле | 1 |
| 39 | 4505243 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
