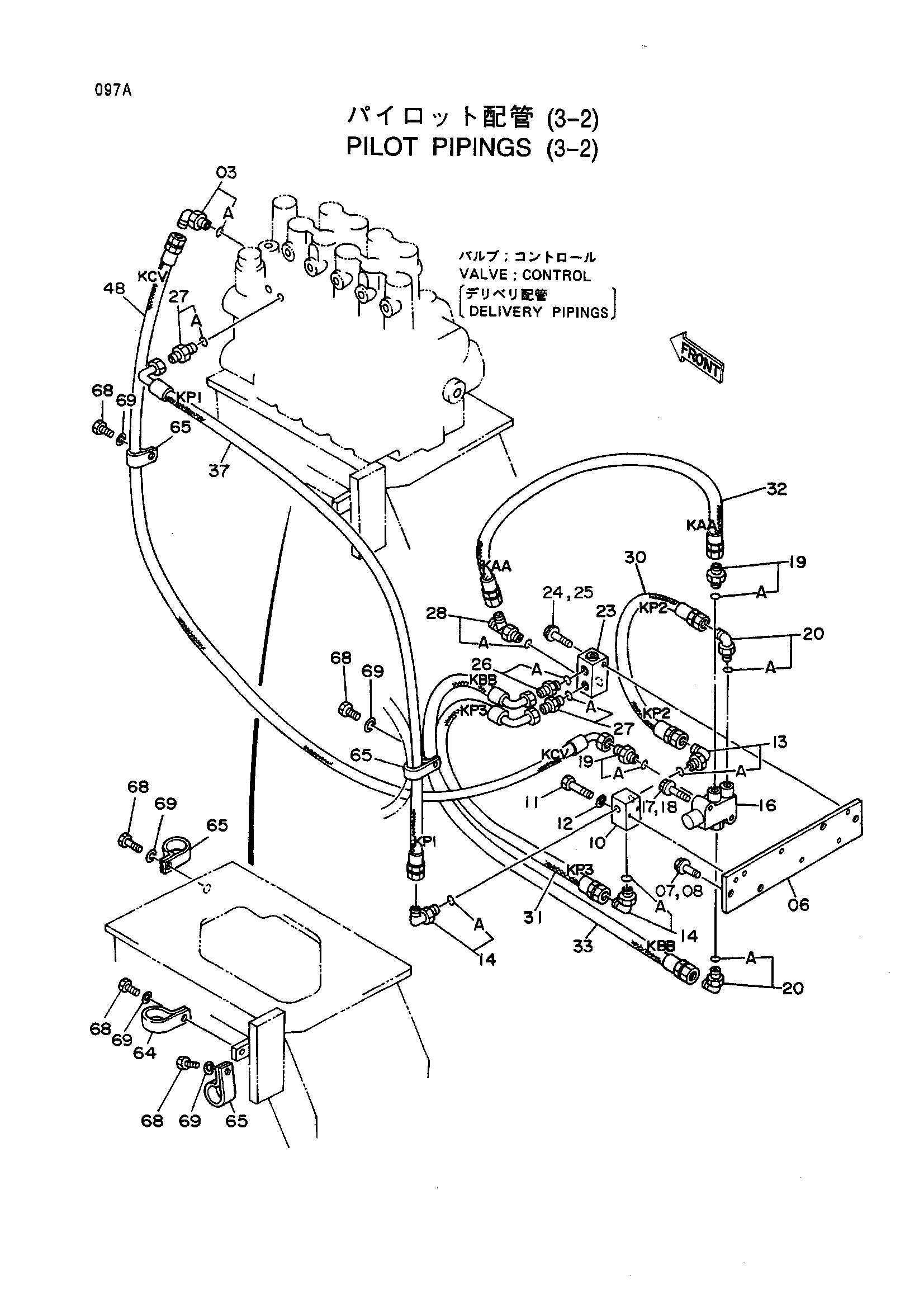

Пилотный трубопроводы (3-2) — HITACHI EX400
Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4154670 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9729792 | Пластина | 1 |
| 07 | J011020 | Болт с шайбой | 4 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 10 | 2024852 | Коллектор | 1 |
| 11 | J900655 | Болт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4210647 | Электромагнитный клапан | 1 |
| 17 | J010865 | Болт с шайбой | 2 |
| 17 | J900865 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | 4200465 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154670 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4207238 | Клапан редукинг | 1 |
| 24 | J011070 | Болт с шайбой | 2 |
| 24 | J901060 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | 4200465 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4200467 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4203171 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4218031 | Нейлоновый шланг (KP2) | 1 |
| 31 | 4209779 | Нейлоновый шланг (KP3) | 1 |
| 32 | 4207350 | Нейлоновый шланг (KAA) | 1 |
| 33 | 4207351 | Нейлоновый шланг (KBB) | 1 |
| 37 | 4209778 | Нейлоновый шланг (KP1) | 1 |
| 48 | 4223552 | Нейлоновый шланг (KCV) | 1 |
| 64 | 4190282 | Зажим | 1 |
| 65 | 4190261 | Зажим | 4 |
| 68 | J901016 | Болт | 5 |
| 69 | A590910 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
