Гидромотор (поворот) — HITACHI EX400

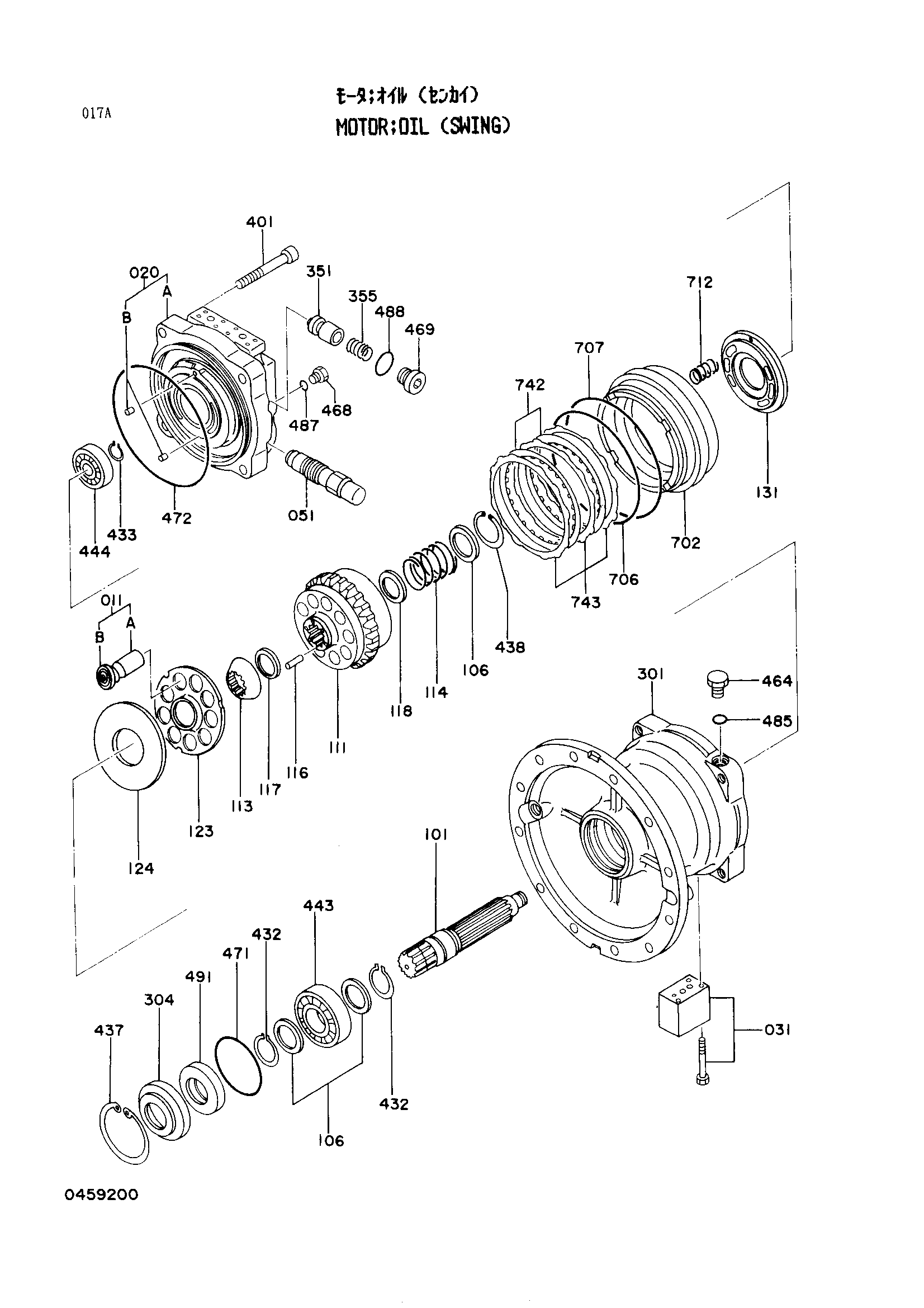

Заводская схема «Гидромотор (поворот)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4278355 | Гидромотор | 1 | |
| 011 | 0365301 | Поршень дополнительный | 9 |
| 020 | 0459201 | Корпус дополнительный | 1 |
| 031 | 0459202 | Клапан дополнительный | 1 |
| 051 | 0459203 | Предохранительный клапан | 2 |
| 101 | 0365305 | Вал | 1 |
| 106 | 0459204 | Проставка | 1 |
| 111 | 0365307 | Гидроцилиндр | 1 |
| 113 | 0365308 | Втулка | 1 |
| 114 | 0365309 | Пружина | 1 |
| 116 | 0365310 | Шток пусх | 12 |
| 117 | 0365311 | Проставка | 1 |
| 118 | 0365312 | Проставка | 1 |
| 123 | 0365313 | Пластина | 1 |
| 124 | 0365314 | Пластина | 1 |
| 131 | 0365315 | Пластина | 1 |
| 301 | 0401201 | Корпус | 1 |
| 304 | 0365317 | Крышка | 1 |
| 351 | 0236006 | Плунжер | 2 |
| 355 | 0236009 | Пружина | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 432 | 959499 | Стопорное кольцо | 2 |
| 433 | 942517 | Стопорное кольцо | 1 |
| 437 | 959502 | Стопорное кольцо | 1 |
| 438 | 4069898 | Стопорное кольцо | 1 |
| 443 | 0365323 | Подшипник | 1 |
| 444 | 0365324 | Подшипник | 1 |
| 464 | 0275402 | Пробка | 1 |
| 468 | 0275402 | Пробка | 2 |
| 469 | 0459205 | Пробка | 2 |
| 471 | 0459206 | Уплотнительное кольцо | 1 |
| 472 | 0459207 | Уплотнительное кольцо | 1 |
| 485 | A813011 | Уплотнительное кольцо | 1 |
| 487 | A813011 | Уплотнительное кольцо | 2 |
| 488 | 0459208 | Уплотнительное кольцо | 2 |
| 491 | 0459209 | Масляное уплотнение | 1 |
| 702 | 0365329 | Поршень тормоз | 1 |
| 706 | 0459210 | Уплотнительное кольцо | 1 |
| 707 | 0459211 | Уплотнительное кольцо | 1 |
| 712 | 0365331 | Пружина тормоз | 20 |
| 742 | 0365332 | Пластина | 2 |
| 743 | 0365333 | Пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
