Воздушный фильтр — HITACHI EX400

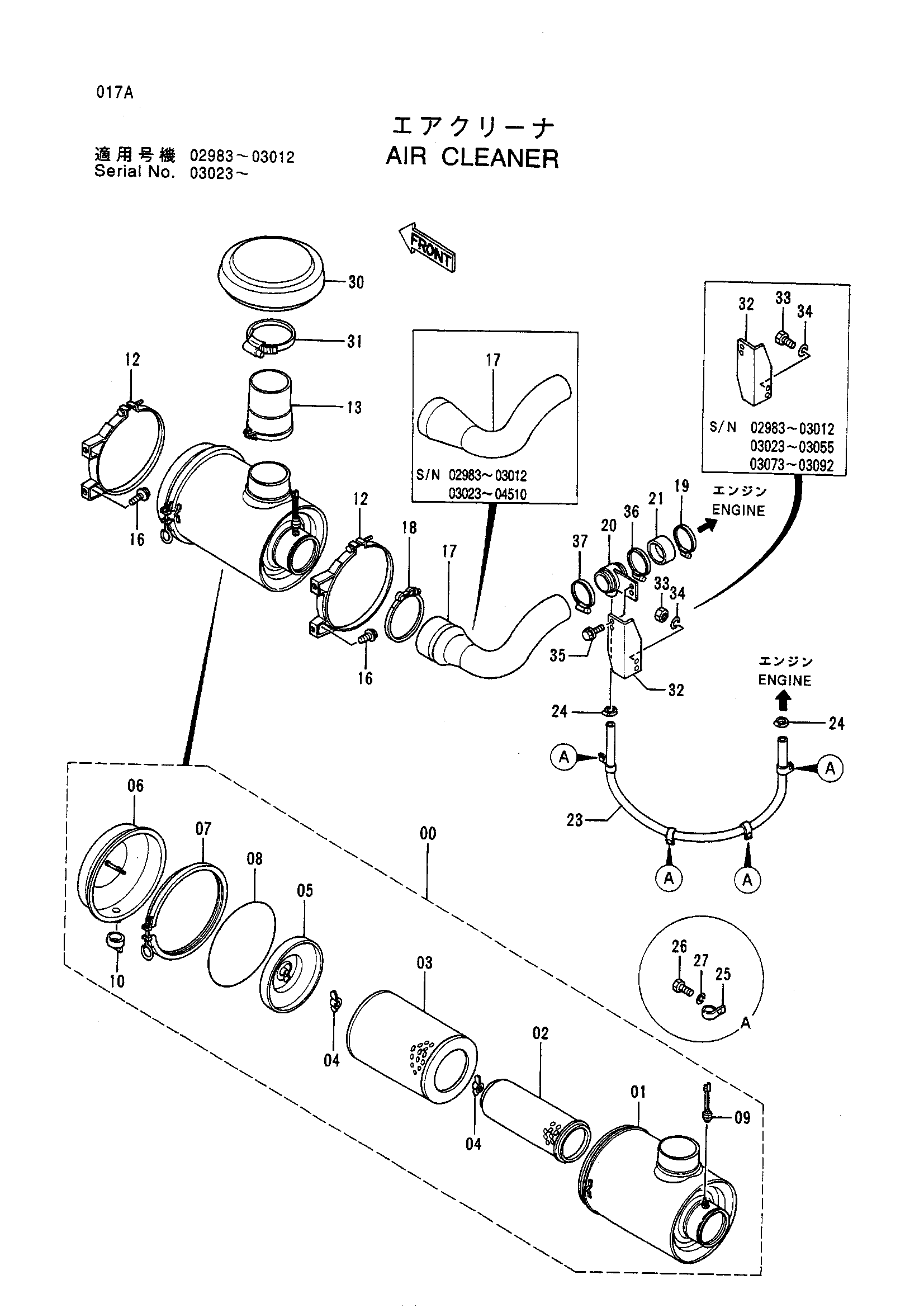

Заводская схема «Воздушный фильтр» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4225313 замена: 4337402	Фильтр воздушный в сборе	1
00	4225313	Фильтр воздушный в сборе	1
00	4337402	Фильтр воздушный в сборе	1
00	4337402	Фильтр воздушный в сборе	1
01	4237662	Корпус	1
02	4085788 замена: 4337639	Элемент (внутренний)	1
02	4085788	Элемент (внутренний)	1
02	4337639	Элемент (внутренний)	1
02	4337639	Элемент (внутренний)	1
03	4237663	Элемент (наружный)	1
04	4163739 замена: 4337642	Гайка	2
04	4163739	Гайка	2
04	4337642	Гайка	2
04	4337642	Гайка	2
05	4237664	Баффле	1
06	4237665	Крышка	1
07	4237666	Хомут	1
08	4237667	Уплотнительное кольцо	1
09	4224238	Индикатор	1
10	4237668	Клапан	1
12	4023563	Лента	2
13	4277136	Удлинитель	1
16	J011025	Болт с шайбой	4
17	3057027	Воздушный шланг	1
17	3069045 замена: 3070352	Воздушный шланг	1
17	3070352	Воздушный шланг	1
18	4282495	Хомут шланга	1
19	4263765	Хомут шланга	1
20	8051374	Трубка	1
20	8059040	Трубка	1
21	4279238	Воздушный шланг	1
21	4335242	Воздушный шланг	1
23	4213140	Воздушный шланг	1
24	4504367	Хомут шланга	2
25	4192035	Зажим	4
26	J901016	Болт	4
27	A590910	Пружинная шайба	4
30	4251691	Колпачок	1
31	4511820	Хомут шланга	1
32	9737815	Кронштейн	1
32	9742531	Кронштейн	1
33	J901025	Болт	2
33	J901025	Болт	2
33	J952010	Гайка	2
33	J952010	Гайка	2
34	A590910	Пружинная шайба	2
35	J011025	Болт с шайбой	2
35	J011040	Болт с шайбой	2
36	4263765	Хомут шланга	1
36	4263766	Хомут шланга	1
37	4193872	Хомут шланга	1
37	4263765	Хомут шланга	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
