Пилотный трубопроводы (1-1) — HITACHI EX400

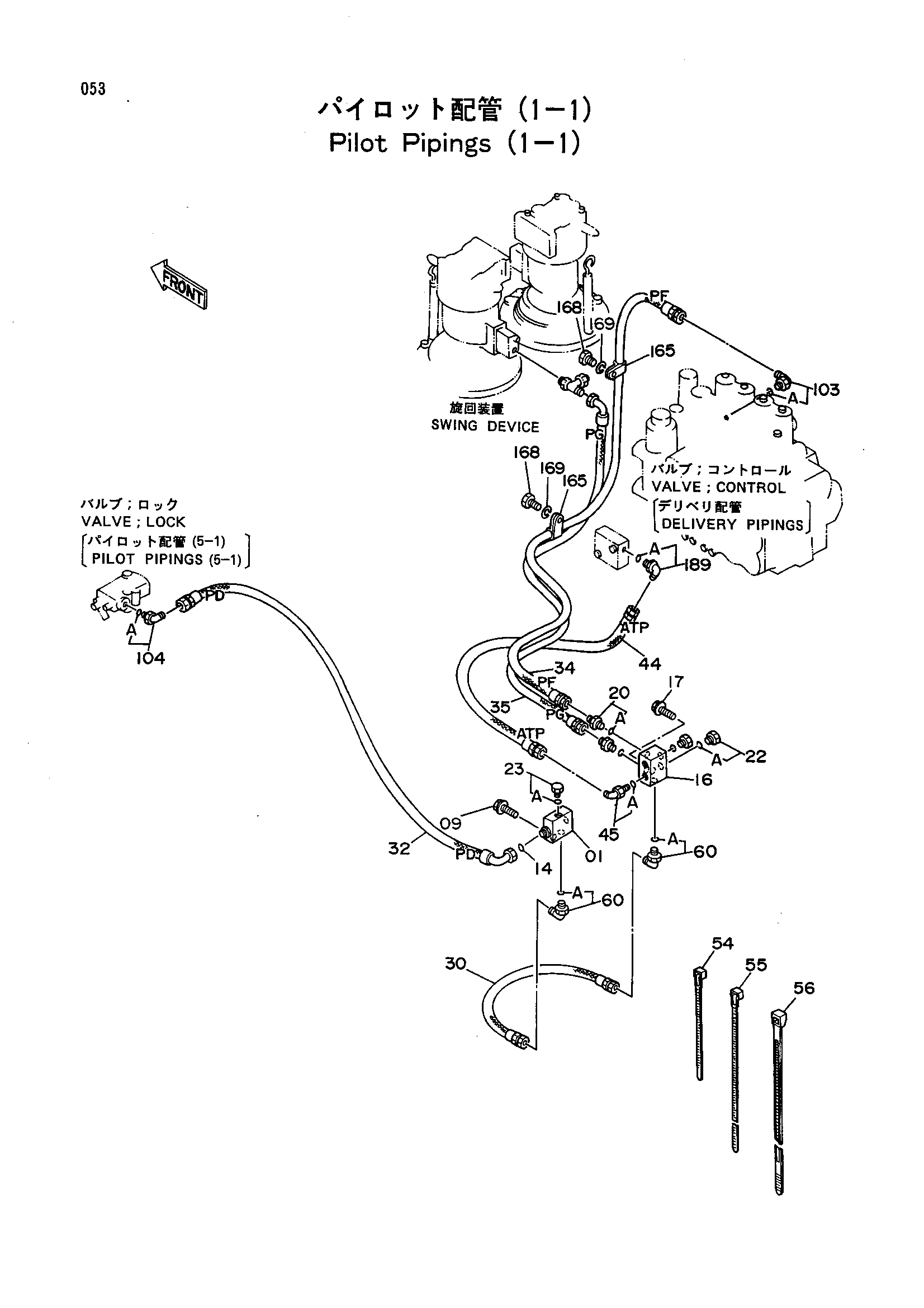

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9072360 | Обратный клапан | 1 |
| 09 | J021055 | Болт с шайбой | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 1 |
| 16 | 2024853 | Коллектор | 1 |
| 17 | J010855 | Болт с шайбой | 2 |
| 20 | 4200465 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4093624 | Пробка | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4218085 | Шланг | 1 |
| 32 | 4217378 | Нейлоновый шланг (PD) | 1 |
| 34 | 4207337 | Нейлоновый шланг (PF) | 1 |
| 35 | 4207338 | Нейлоновый шланг (PG) | 1 |
| 44 | 4236790 | Нейлоновый шланг (ATP) | 1 |
| 45 | 4154670 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4055311 | Зажим лента (140) | 3 |
| 55 | 4055312 | Зажим лента (250) | 3 |
| 56 | 4121859 | Зажим лента (390) | 3 |
| 60 | 4154671 | Угловой штуцер | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 103 | 4154670 | Угловой штуцер | 1 |
| 103A | 957366 | Уплотнительное кольцо | 1 |
| 104 | 4217342 | Угловой штуцер | 1 |
| 104A | 4506418 | Уплотнительное кольцо | 1 |
| 165 | 4190261 | Зажим | 2 |
| 168 | J901016 | Болт | 2 |
| 169 | A590910 | Пружинная шайба | 2 |
| 189 | 4193826 | Угловой штуцер | 1 |
| 189A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
