Крышка двигателя — HITACHI EX400

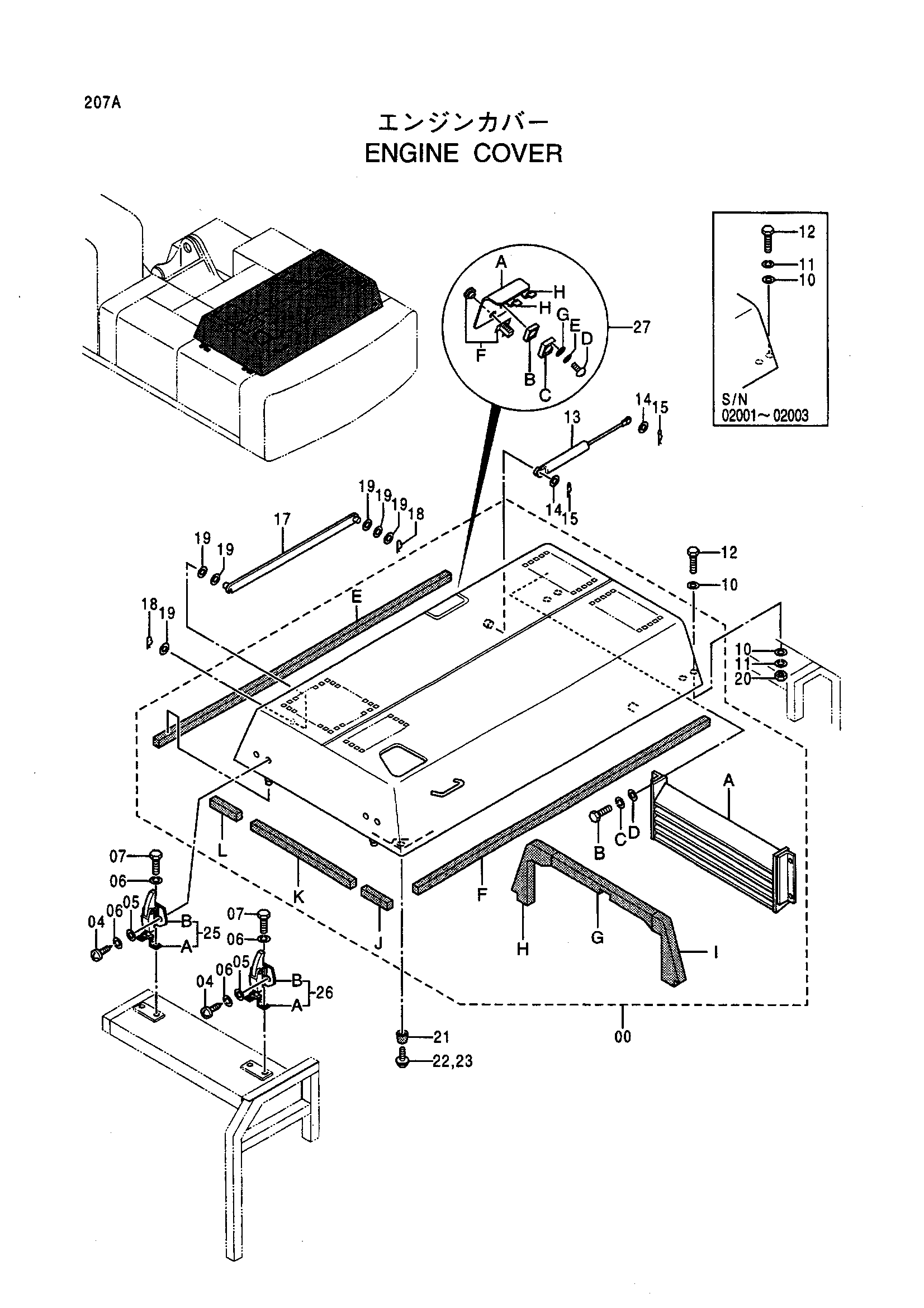

Заводская схема «Крышка двигателя» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7020011 | Крышка двигатель | 1 |
| 00A | 7019754 | Воздуховод | 1 |
| 00B | J901020 | Болт | 4 |
| 00C | A590910 | Пружинная шайба | 4 |
| 00D | A590110 | Плоская шайба | 4 |
| 00E | 4346816 | Резиновая прокладка | 1 |
| 00F | 4346817 | Резиновая прокладка | 1 |
| 00G | 4346821 | Резиновая прокладка | 1 |
| 00H | 4346822 | Резиновая прокладка | 1 |
| 00I | 4346823 | Резиновая прокладка | 1 |
| 00J | 4346818 | Резиновая прокладка | 1 |
| 00K | 4346819 | Резиновая прокладка | 1 |
| 00L | 4346820 | Резиновая прокладка | 1 |
| 04 | M430825 | Винт | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | A590908 | Пружинная шайба | 8 |
| 07 | J900816 | Болт | 4 |
| 10 | A590112 | Плоская шайба | 8 |
| 10 | A590112 | Плоская шайба | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J901235 | Болт | 4 |
| 13 | 4207235 замена: 4244639 | Гидроцилиндр | 2 |
| 13 | 4244639 замена: 4326349 | Гидроцилиндр | 2 |
| 13 | 4326349 | Гидроцилиндр | 2 |
| 14 | A590108 | Плоская шайба | 4 |
| 15 | 4022697 | Стопорный палец | 4 |
| 17 | 9729704 | Стойка | 1 |
| 18 | 4022701 | Стопорный палец | 2 |
| 19 | A590116 | Плоская шайба | 5 |
| 20 | J950012 | Гайка | 4 |
| 21 | 4227780 | Резиновая подушка | 2 |
| 22 | J450520 | Винт с шайбой | 2 |
| 22 | M430520 | Винт | 2 |
| 23 | A590905 | Пружинная шайба | 2 |
| 25 | 4231749 | Защёлка в сборе | 1 |
| 25A | 3044291 | Защёлка | 1 |
| 25B | 3021131 | Анкхор | 1 |
| 26 | 4231750 | Защёлка в сборе | 1 |
| 26A | 3044290 | Защёлка | 1 |
| 26B | 3021131 | Анкхор | 1 |
| 27 | 8042537 | Крышка | 1 |
| 27B | 4210658 | Пластина | 1 |
| 27C | 4207537 | Замок | 1 |
| 27D | M430520 | Винт | 4 |
| 27E | A590905 | Пружинная шайба | 4 |
| 27F | 4261970 | Защёлка | 1 |
| 27G | A590105 | Плоская шайба | 4 |
| 27H | 4284123 | Петля | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
