Скальный ковш 1.4 — HITACHI EX400

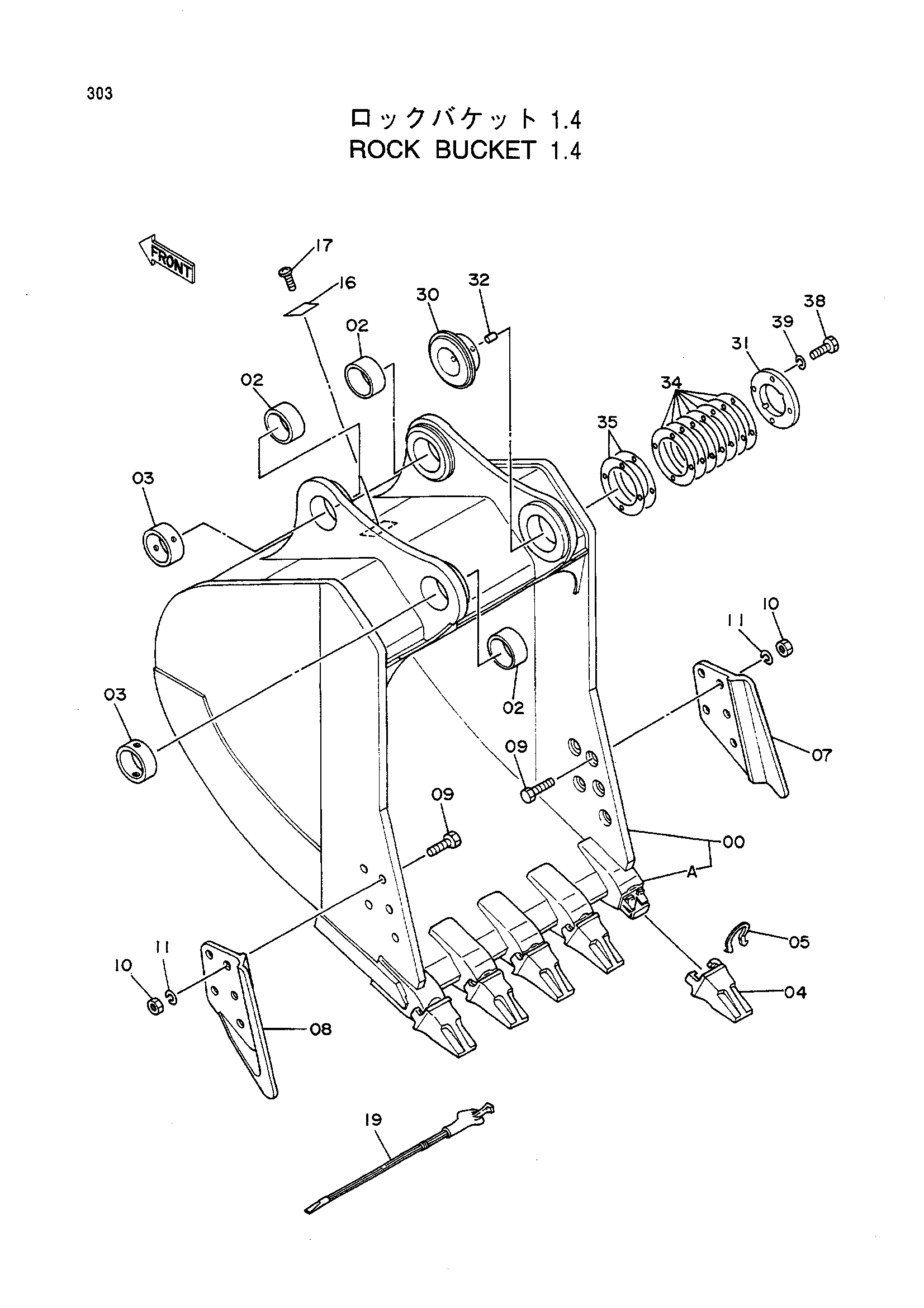

Заводская схема «Скальный ковш 1.4» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9091208 | Скальный ковш | 1 | |
| 00 | 6010432 | Ковш | 1 |
| 00A | 4232448 | Адаптер зуба | 5 |
| 02 | 4205109 | Втулка | 3 |
| 03 | 4251228 | Ограничитель | 2 |
| 04 | 4199890 | Коронка зуба | 5 |
| 05 | 4199892 | Замок | 5 |
| 07 | 1010517 | Боковой резец | 1 |
| 08 | 1010518 | Боковой резец | 1 |
| 09 | J932770 | Болт | 10 |
| 10 | J951027 | Гайка | 10 |
| 11 | A590927 | Пружинная шайба | 10 |
| 16 | 4209534 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4202375 | Инструмент | 1 |
| 30 | 3038818 | Бобышка | 1 |
| 31 | 4207152 | Пластина | 1 |
| 32 | 4179110 | Установочный штифт | 2 |
| 34 | 4207195 | Регулировочная шайба | 7 |
| 35 | 4207194 | Регулировочная шайба | 2 |
| 38 | J931650 | Болт | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
