Крышка (3) — HITACHI EX400

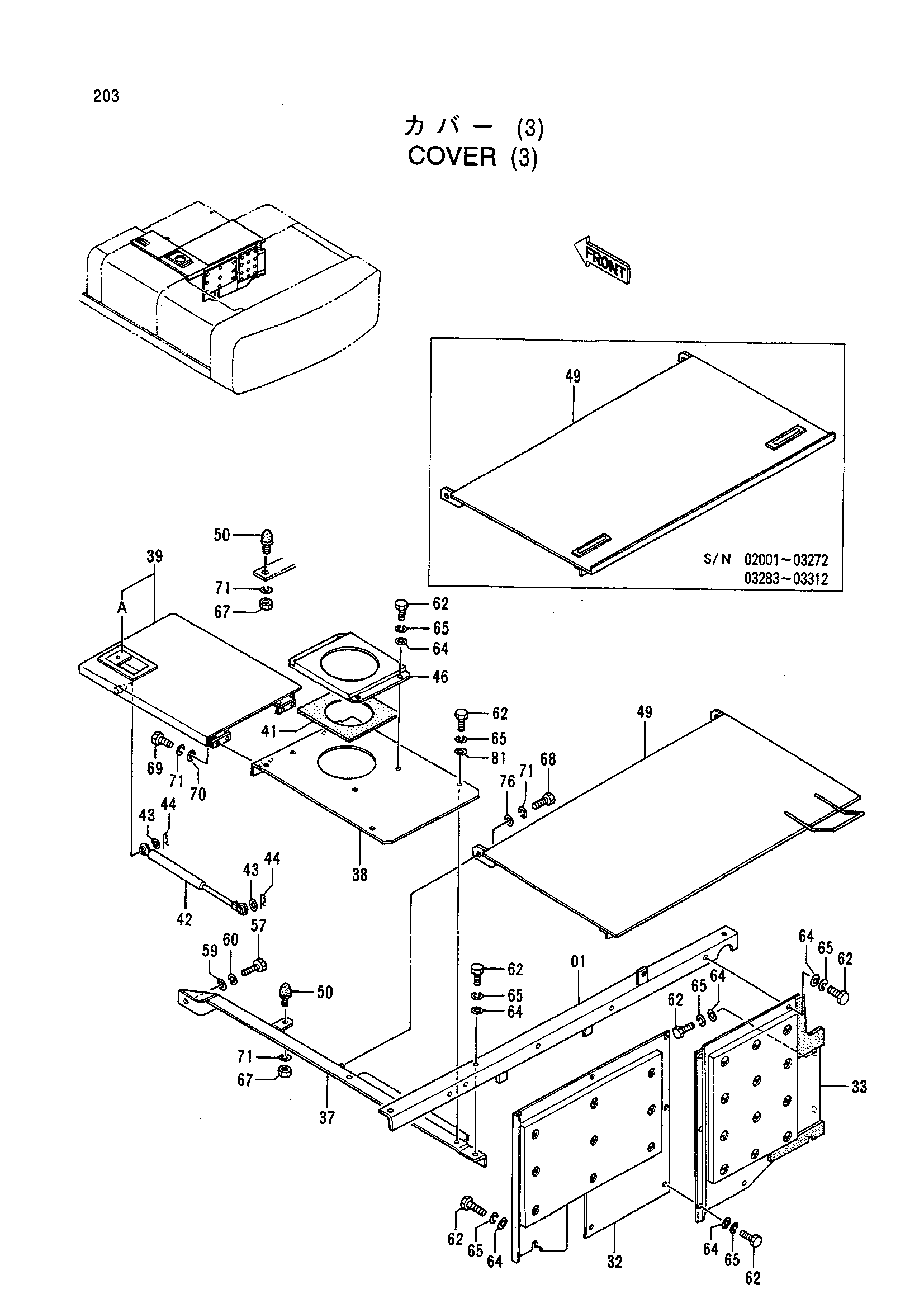

Заводская схема «Крышка (3)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041770 | Опора | 1 |
| 32 | 7020049 | Крышка | 1 |
| 33 | 7020037 | Крышка | 1 |
| 37 | 8042647 | Опора | 1 |
| 38 | 7018618 | Крышка | 1 |
| 39 | 7018811 | Крышка | 1 |
| 39A | 7017862 | Дверь блокировка (1)<для детали: см. отдельный | 1 |
| 41 | 4226197 | Резиновая прокладка | 1 |
| 42 | 4196560 | Стойка | 1 |
| 43 | A590108 | Плоская шайба | 2 |
| 44 | 4022697 | Стопорный палец | 2 |
| 46 | 3041722 | Крышка | 1 |
| 49 | 7020025 замена: 7025952 | Крышка | 1 |
| 49 | 7020025 | Крышка | 1 |
| 49 | 7025952 | Крышка | 1 |
| 49 | 7025952 | Крышка | 1 |
| 50 | 4204586 | Ограничитель | 2 |
| 57 | J901635 замена: J901645 | Болт | 1 |
| 57 | J901645 | Болт | 1 |
| 59 | A590116 | Плоская шайба | 1 |
| 60 | A590916 | Пружинная шайба | 1 |
| 62 | J901225 | Болт | 22 |
| 64 | A590112 | Плоская шайба | 18 |
| 65 | A590912 | Пружинная шайба | 22 |
| 67 | J950010 | Гайка | 2 |
| 68 | J901020 | Болт | 2 |
| 69 | J901030 | Болт | 4 |
| 70 | A590110 | Плоская шайба | 4 |
| 71 | A590910 | Пружинная шайба | 8 |
| 76 | J217083 | Шайба | 2 |
| 81 | 449490 | Шайба | 4 |
| 81 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
