Основной трубопроводы (3) — HITACHI EX400

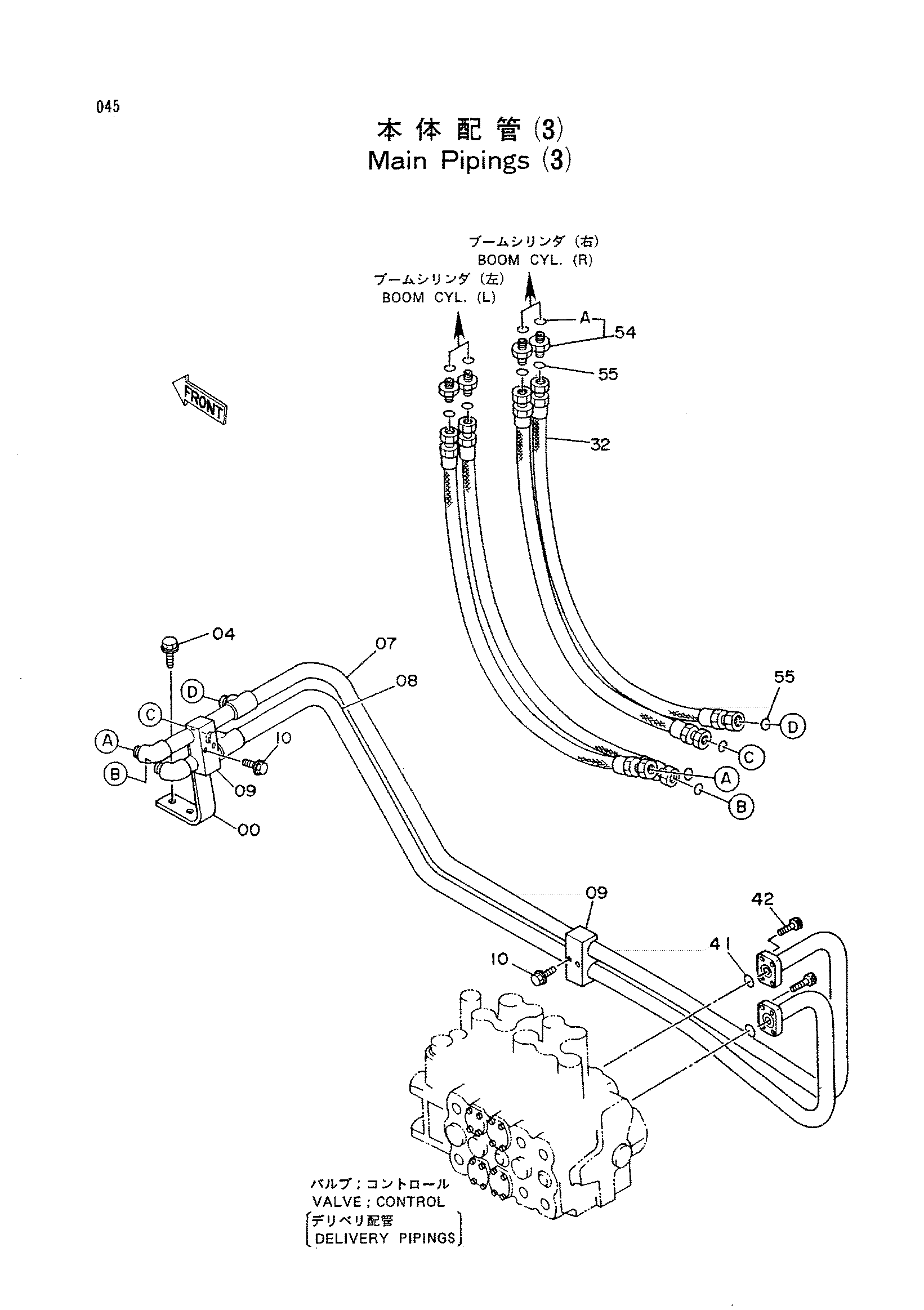

Заводская схема «Основной трубопроводы (3)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3038898 | Кронштейн | 1 |
| 04 | J031240 | Болт с шайбой | 2 |
| 07 | 7018465 | Трубка | 1 |
| 08 | 7018466 | Трубка | 1 |
| 09 | 4205816 | Хомут трубки | 2 |
| 10 | J011275 | Болт с шайбой | 4 |
| 32 | 4281953 | Шланг | 4 |
| 41 | A815027 | Уплотнительное кольцо | 2 |
| 42 | M341445 | Болт с внутренним шестигранником | 8 |
| 54 | 4302739 | Адаптер | 4 |
| 54A | A813029 | Уплотнительное кольцо | 1 |
| 55 | A817021 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
