Обратный трубопроводы — HITACHI EX400

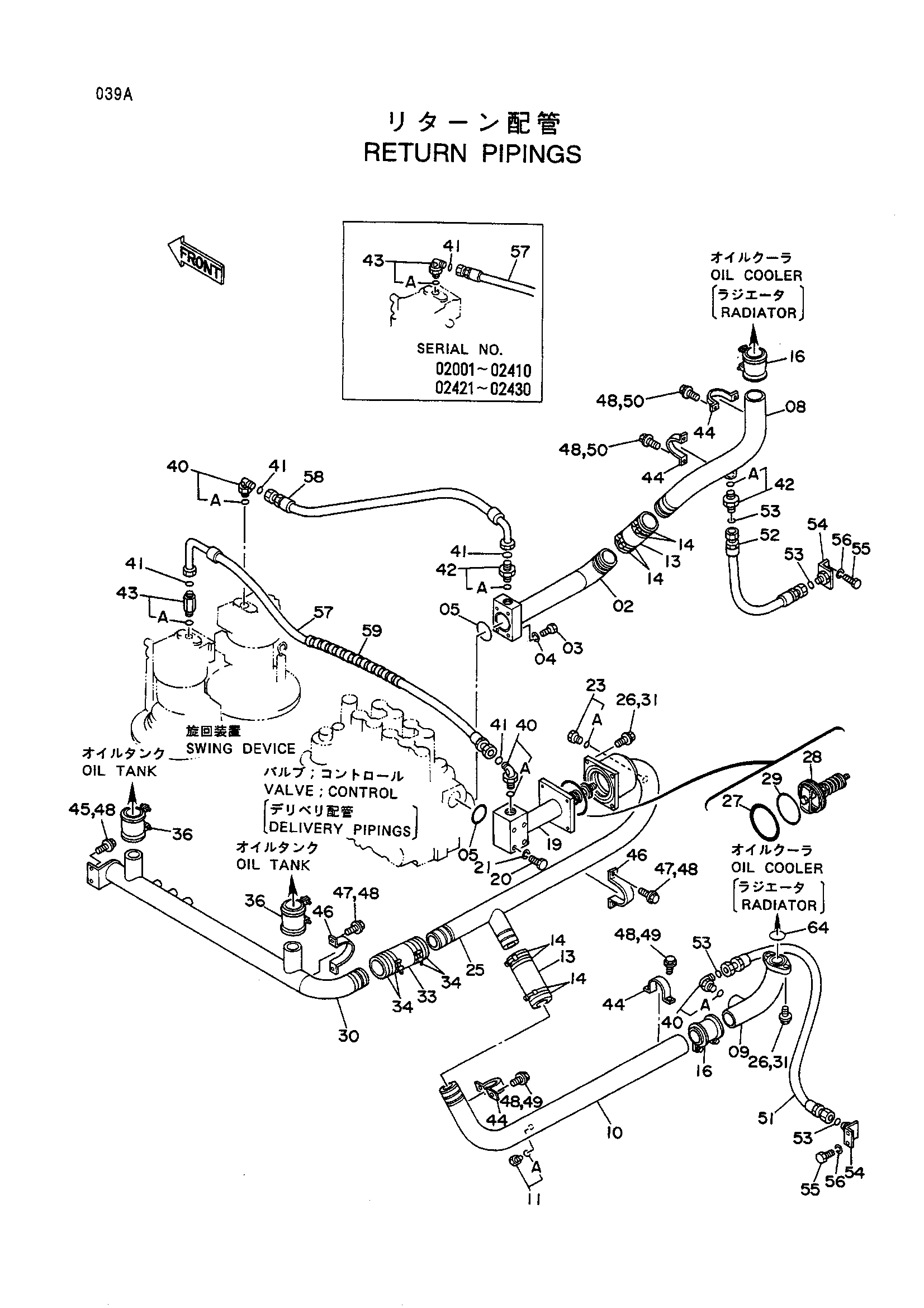

Заводская схема «Обратный трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8042401 | Трубка | 1 |
| 03 | J901475 | Болт | 4 |
| 04 | A590914 | Пружинная шайба | 4 |
| 05 | A810075 | Уплотнительное кольцо | 2 |
| 08 | 8039296 | Трубка | 1 |
| 09 | 8039295 | Трубка | 1 |
| 10 | 8039640 | Трубка | 1 |
| 11 | 4093624 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4094001 | Резиновый шланг | 2 |
| 14 | 4156850 замена: 4263764 | Хомут шланга | 8 |
| 14 | 4263764 | Хомут шланга | 8 |
| 16 | 4067833 | Муфта | 2 |
| 19 | 8039297 | Трубка | 1 |
| 20 | J901403 | Болт | 4 |
| 21 | A590914 | Пружинная шайба | 4 |
| 23 | 4154693 | Пробка | 1 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 25 | 8039293 замена: 4154693 | Трубка | 1 |
| 25 | 8039293 замена: 8044303 | Трубка | 1 |
| 25 | 8044303 | Трубка | 1 |
| 26 | J011240 | Болт с шайбой | 6 |
| 26 | J901240 | Болт | 6 |
| 27 | A810145 | Уплотнительное кольцо | 1 |
| 28 | 4207000 | Клапан | 1 |
| 29 | A810115 | Уплотнительное кольцо | 1 |
| 30 | 8041635 | Трубка | 1 |
| 31 | A590912 | Пружинная шайба | 6 |
| 33 | 4099119 | Резиновый шланг | 1 |
| 34 | 4152704 замена: 4263765 | Хомут шланга | 4 |
| 34 | 4263765 | Хомут шланга | 4 |
| 36 | 4067833 | Муфта | 2 |
| 40 | 4198799 | Угловой штуцер | 3 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4187328 | Уплотнительное кольцо | 4 |
| 42 | 4189535 | Адаптер | 2 |
| 42A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | 4198799 | Угловой штуцер | 1 |
| 43 | 4198799 | Угловой штуцер | 1 |
| 43 | 4252493 | Адаптер | 1 |
| 43 | 4252493 | Адаптер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4053865 | Хомут трубки | 4 |
| 45 | J021020 | Болт с шайбой | 2 |
| 45 | J901016 | Болт | 2 |
| 46 | 4000909 | Хомут трубки | 2 |
| 47 | J011030 | Болт с шайбой | 4 |
| 47 | J901020 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 14 |
| 49 | J011030 | Болт с шайбой | 4 |
| 49 | J901025 | Болт | 4 |
| 50 | J011030 | Болт с шайбой | 4 |
| 50 | J901025 | Болт | 4 |
| 50 | J901030 | Болт | 4 |
| 51 | 4225490 | Шланг | 1 |
| 52 | 4225491 | Шланг | 1 |
| 53 | 4187328 | Уплотнительное кольцо | 4 |
| 54 | 9730687 | Кронштейн | 2 |
| 55 | J901225 | Болт | 4 |
| 56 | A590912 | Пружинная шайба | 4 |
| 57 | 4227091 | Шланг | 1 |
| 57 | 4227091 | Шланг | 1 |
| 57 | 4228761 | Шланг | 1 |
| 57 | 4228761 | Шланг | 1 |
| 58 | 4227090 | Шланг | 1 |
| 59 | 4044420 | Защитный кожух | 1 |
| 64 | A810060 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
