Аккумулятор крышка — HITACHI EX400

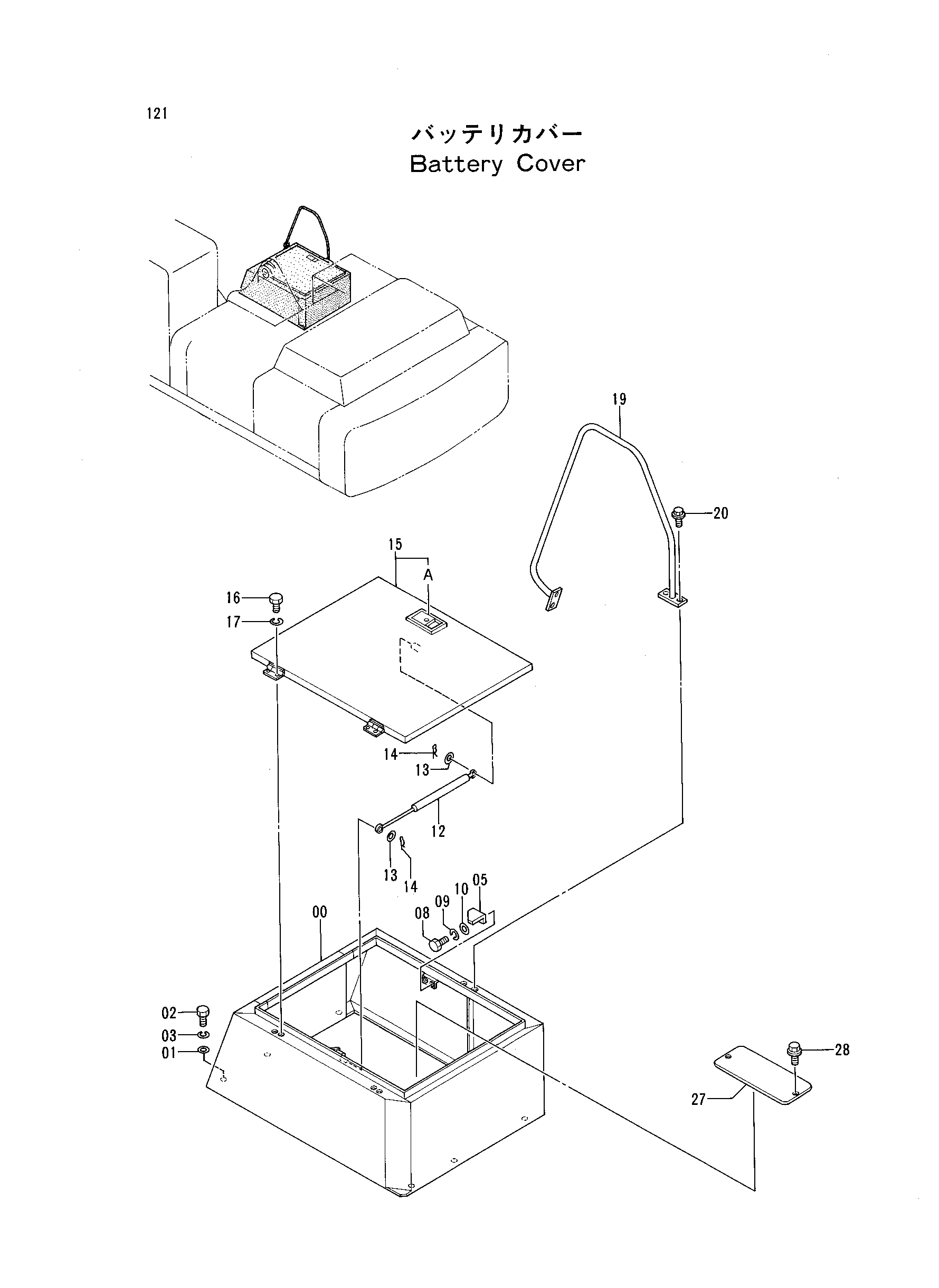

Заводская схема «Аккумулятор крышка» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003741 | Крышка | 1 |
| 01 | 449490 | Шайба | 6 |
| 02 | J901225 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 05 | 4224237 | Ограничитель | 1 |
| 08 | J901225 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 449490 | Шайба | 2 |
| 12 | 4188366 | Стойка | 1 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | 4022697 | Стопорный палец | 2 |
| 15 | 7019965 | Крышка | 1 |
| 15A | 7017862 | Дверь блокировка | 1 |
| 16 | J901020 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 7019966 | Ханд ралл | 1 |
| 20 | J011225 | Болт с шайбой | 4 |
| 27 | 4303841 | Крышка | 1 |
| 28 | J010612 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
