Масса шнек блок — HITACHI EX400

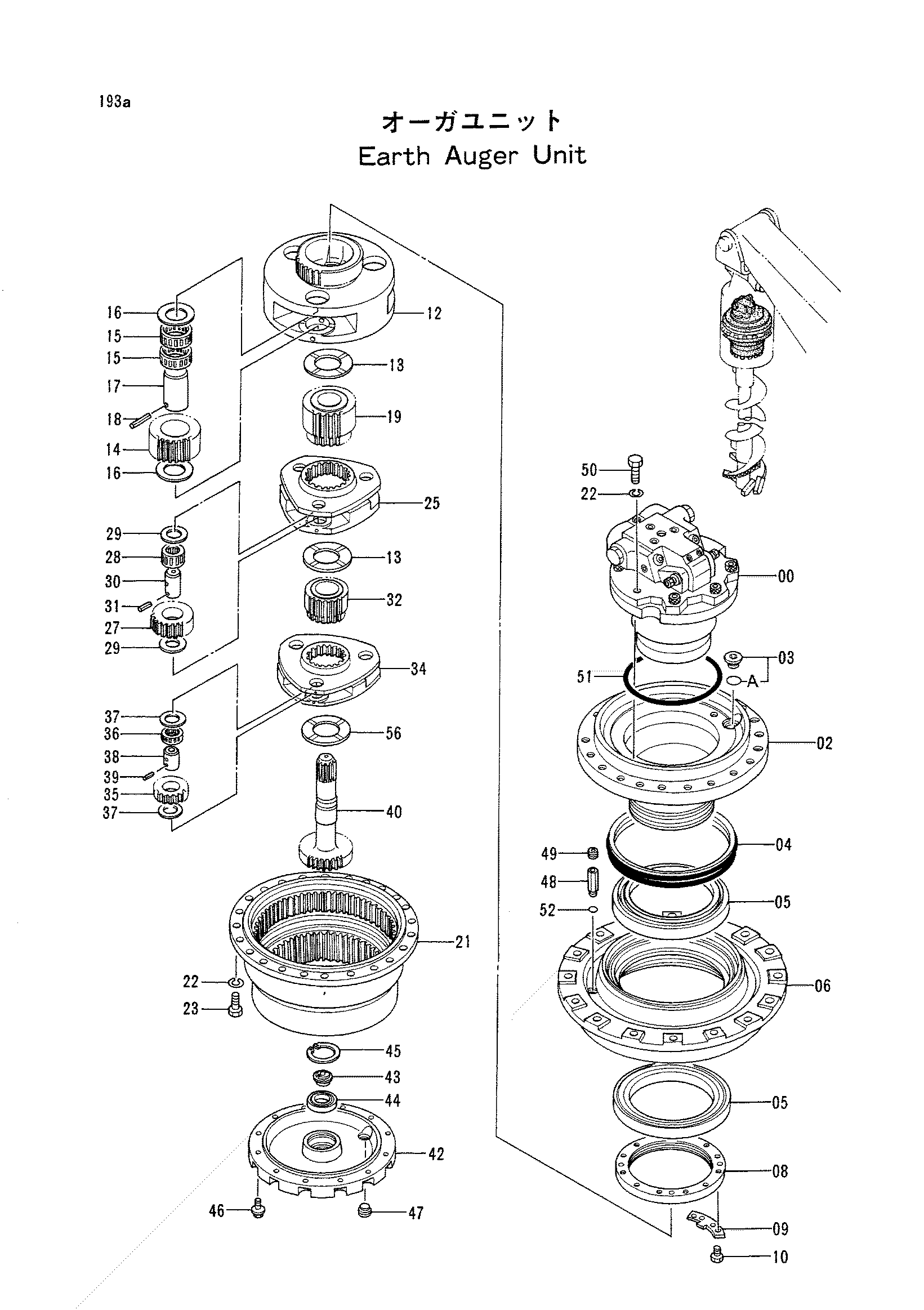

Заводская схема «Масса шнек блок» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9114544	Масса шнек блок	1
00	9114543	Гидромотор	1
02	1018214	Корпус	1
03	9114969	Пробка	2
03A	A813024	Уплотнительное кольцо	1
04	4066695	Комплект уплотнений	1
05	4192975	Роликовый подшипник	2
06	1018215	Барабан	1
08	3036256	Гайка	1
09	4192974	Стопорная пластина	1
10	J901225	Болт	2
12	1018216	Водило	1
13	4301182	Проставка	2
14	3036257	Планетарная шестерня	3
15	4192976	Игольчатый подшипник	6
16	4201913 замена: 4219595	Упорная пластина	6
16	4219595	Упорная пластина	6
17	4192978	Палец	3
18	4192021	Пружинный штифт	3
19	3036258	Солнечная шестерня	1
21	1010537	Коронная шестерня	1
22	A590916	Пружинная шайба	26
23	J931645	Болт	24
25	1018217	Водило	1
27	3036259	Планетарная шестерня	3
28	4190117	Игольчатый подшипник	3
29	4210852	Упорная пластина	6
30	4144558	Палец	3
31	4144525	Пружинный штифт	3
32	3036261	Солнечная шестерня	1
34	2034097	Водило	1
35	3041961	Планетарная шестерня	3
36	4108021	Игольчатый подшипник	3
37	4196487	Упорная пластина	6
38	4192977	Палец	3
39	4192020	Пружинный штифт	3
40	2034873	Вал проп.	1
42	2034094	Крышка	1
43	4277474	Стопорный палец	1
44	4301449	Шариковый подшипник	1
45	940144	Стопорное кольцо	1
46	J011230	Болт с шайбой	12
47	4301186	Пробка магнит	2
48	4301185	Указатель уровня	1
49	94-2010	Пробка	1
50	J931685	Болт	2
51	4301210	Уплотнительное кольцо	1
52	A813011	Уплотнительное кольцо	1
56	4308769	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
