Хеавй-лифт (1) — HITACHI EX400

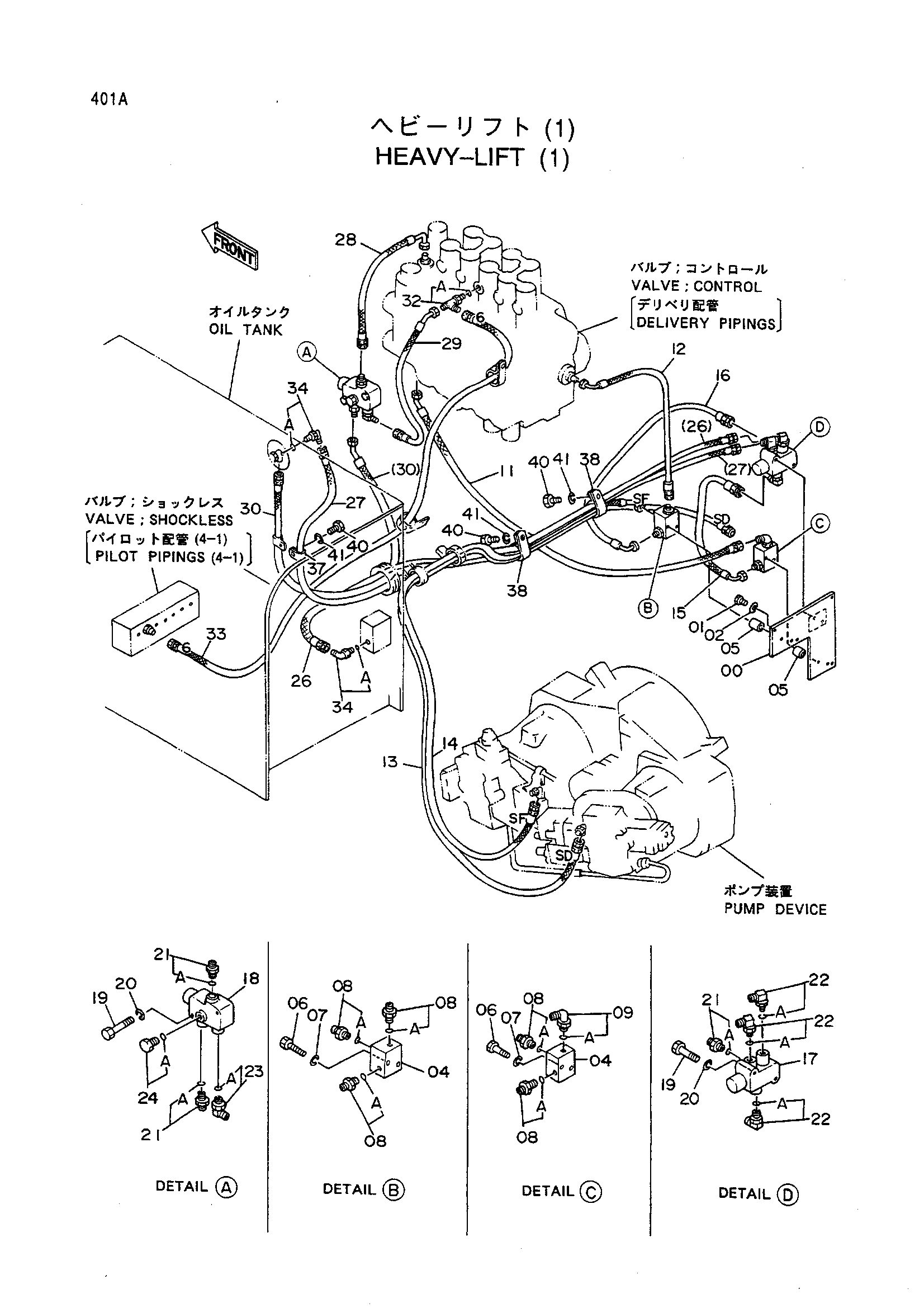

Заводская схема «Хеавй-лифт (1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9095686 | Хеавй-лифт (1) | 1 | |
| 00 | 8044658 | Пластина | 1 |
| 00 | 9729791 замена: 8044658 | Пластина | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4195759 | Челночный клапан | 2 |
| 05 | 4131346 | Проставка | 4 |
| 06 | J901065 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4200465 | Адаптер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4222082 | Шланг | 1 |
| 12 | 4218058 | Шланг | 1 |
| 13 | 4207372 | Шланг (SD) | 1 |
| 14 | 4207373 | Шланг (SF) | 1 |
| 15 | 4218061 | Нейлоновый шланг | 1 |
| 16 | 4218062 | Нейлоновый шланг | 1 |
| 17 | 4222709 | Электромагнитный клапан | 1 |
| 18 | 4210647 | Электромагнитный клапан | 1 |
| 19 | J900865 | Болт | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | 4200465 | Адаптер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4154670 | Угловой штуцер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4093624 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4260783 | Нейлоновый шланг | 1 |
| 27 | 4260782 | Нейлоновый шланг | 1 |
| 28 | 4222083 | Нейлоновый шланг | 1 |
| 29 | 4218066 | Нейлоновый шланг | 1 |
| 30 | 4207385 | Нейлоновый шланг | 1 |
| 32 | 4205363 | Тройник | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4217375? | Нейлоновый шланг (6) | 1 |
| 34 | 4154670 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4190261 | Зажим | 1 |
| 38 | 4192035 | Зажим | 2 |
| 40 | J901016 | Болт | 3 |
| 41 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
