Пилотный трубопроводы (3-3) <DX> — HITACHI EX400

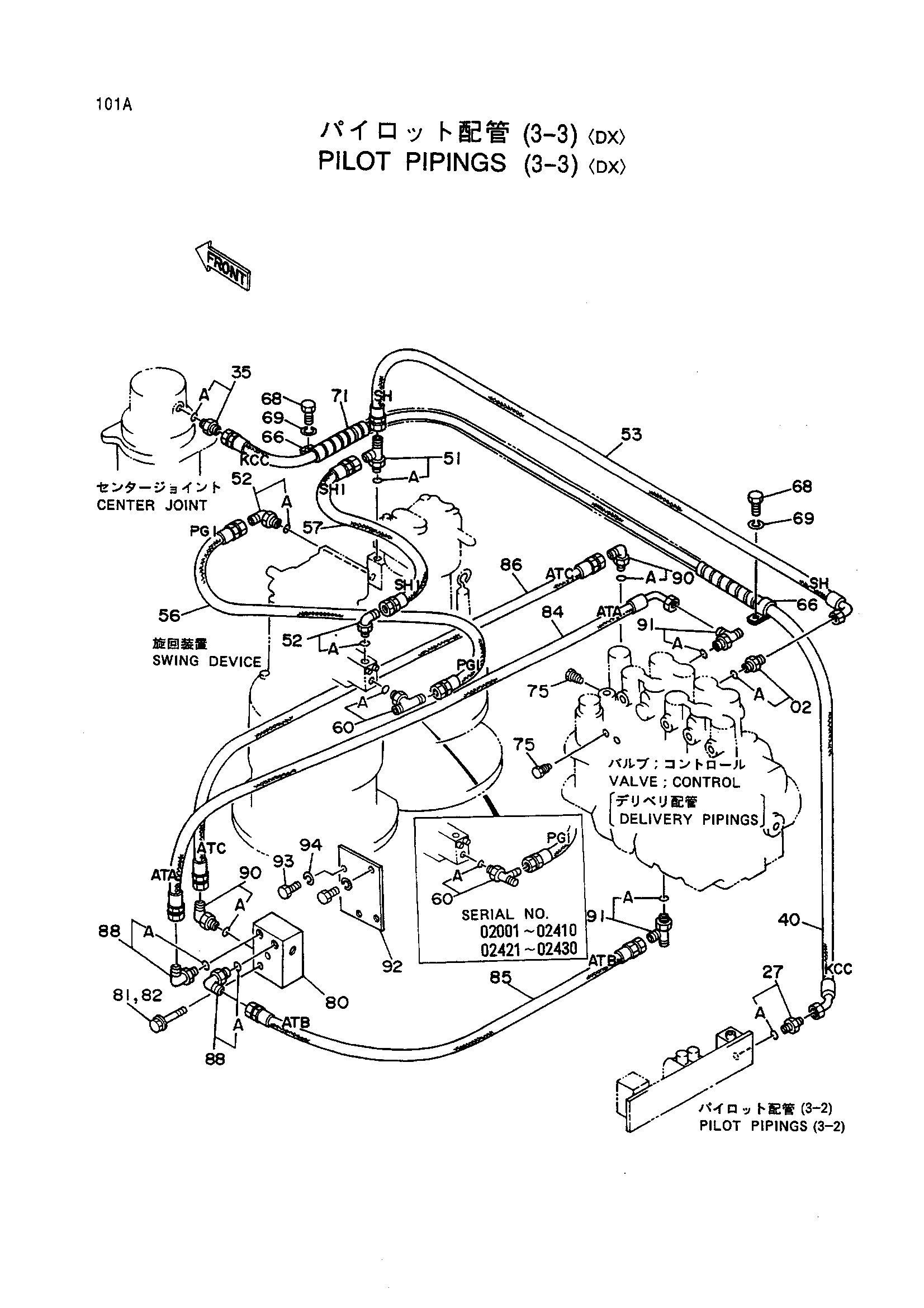

Заводская схема «Пилотный трубопроводы (3-3) <DX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200465 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4200467 | Адптер S | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200469 | Адаптер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4209780 замена: 4270646 | Нейлоновый шланг (KCC) | 1 |
| 40 | 4209780 | Нейлоновый шланг (KCC) | 1 |
| 40 | 4270646 | Шланг | 1 |
| 40 | 4270646 | Шланг | 1 |
| 51 | 4203171 | Тройник | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4154670 | Угловой штуцер | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4207341 | Нейлоновый шланг (SH) | 1 |
| 56 | 4207339 | Нейлоновый шланг (PG1) | 1 |
| 56 | 4207339 | Нейлоновый шланг (PG1) | 1 |
| 56 | 4251909 | Нейлоновый шланг (PG1) | 1 |
| 56 | 4251909 | Нейлоновый шланг (PG1) | 1 |
| 57 | 4207340 | Нейлоновый шланг (SH1) | 1 |
| 57 | 4207340 | Нейлоновый шланг (SH1) | 1 |
| 57 | 4260131 | Нейлоновый шланг (SH1) | 1 |
| 57 | 4260131 | Нейлоновый шланг (SH1) | 1 |
| 60 | 4203163 | Тройник | 1 |
| 60 | 4203163 | Тройник | 1 |
| 60 | 4203171 | Тройник | 1 |
| 60 | 4203171 | Тройник | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4190275 | Зажим | 2 |
| 68 | J901016 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 71 | 4188522 | Трубка | 1 |
| 71 | 4188522 | Трубка | 1 |
| 71 | 4232601 замена: 4188522 | Трубка | 1 |
| 71 | 4232601 | Трубка | 1 |
| 75 | 4209374 | Пробка | 2 |
| 80 | 4236432 | Клапан | 1 |
| 81 | J011070 | Болт с шайбой | 2 |
| 81 | J901070 | Болт | 2 |
| 82 | A590910 | Пружинная шайба | 2 |
| 84 | 4221220 | Шланг (ATA) | 1 |
| 84 | 4236792 | Нейлоновый шланг (ATA) | 1 |
| 85 | 4236791 | Шланг (ATB) | 1 |
| 86 | 4219349 | Шланг (ATC) | 1 |
| 86 | 4236789 | Нейлоновый шланг (ATC) | 1 |
| 88 | 4156434 | Угловой штуцер | 2 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
| 90 | 4154670 | Угловой штуцер | 2 |
| 90A | 957366 | Уплотнительное кольцо | 1 |
| 91 | 4205363 | Тройник | 2 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 92 | 4232110 | Проставка | 1 |
| 93 | J900835 | Болт | 2 |
| 94 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
