Погрузчик передний (2) — HITACHI EX400

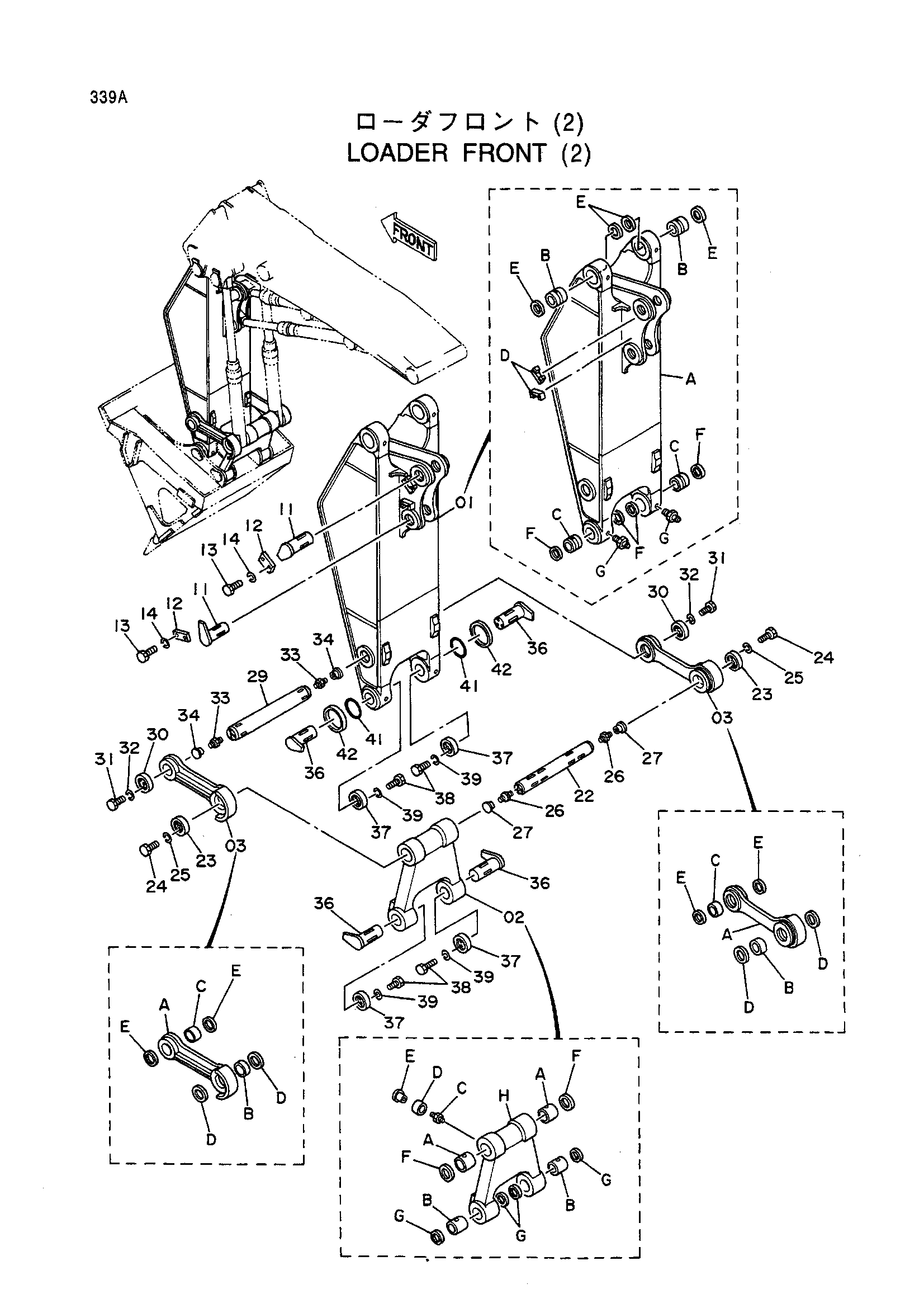

Заводская схема «Погрузчик передний (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9086593 | Рукоять в сборе | 1 |
| 01A | 5002346 | Рукоять | 1 |
| 01B | 3044767 | Втулка | 2 |
| 01C | 3044768 | Втулка | 2 |
| 01D | 4234680 | Ограничитель | 2 |
| 01E | 4251752 | Пылезащитное уплотнение | 4 |
| 01F | 4251212 | Пылезащитное уплотнение | 4 |
| 01G | J75481 | Штуцер | 2 |
| 02 | 9086594 | Тяга (A) в сборе | 1 |
| 02A | 4234681 | Втулка | 2 |
| 02B | 3044768 | Втулка | 2 |
| 02C | J75481 | Штуцер | 4 |
| 02D | 4130686 | Втулка | 4 |
| 02E | 4105912 | Колпачок | 4 |
| 02F | 4251752 | Пылезащитное уплотнение | 2 |
| 02G | 4251212 | Пылезащитное уплотнение | 4 |
| 02H | 7023396 | Тяга | 1 |
| 03 | 9086595 | Тяга (B) в сборе | 2 |
| 03A | 8043784 | Тяга B | 1 |
| 03B | 4234687 | Втулка | 1 |
| 03C | 4234688 | Втулка | 1 |
| 03D | 4251752 | Пылезащитное уплотнение | 2 |
| 03E | 4251212 | Пылезащитное уплотнение | 2 |
| 11 | 8043781 | Палец | 2 |
| 12 | 4234678 | Пластина | 2 |
| 13 | J931645 | Болт | 4 |
| 14 | A590916 | Пружинная шайба | 4 |
| 22 | 3044769 | Палец | 1 |
| 23 | 4105888 | Ограничитель | 2 |
| 24 | J931640 | Болт | 4 |
| 25 | A590916 | Пружинная шайба | 4 |
| 26 | J75481 | Штуцер | 2 |
| 27 | 4105912 | Колпачок | 2 |
| 29 | 3044770 | Палец | 1 |
| 30 | 3015951 | Ограничитель | 2 |
| 31 | J931640 | Болт | 6 |
| 32 | A590916 | Пружинная шайба | 6 |
| 33 | J75481 | Штуцер | 2 |
| 34 | 4105912 | Колпачок | 2 |
| 36 | 8043783 | Палец | 4 |
| 37 | 3015951 | Ограничитель | 4 |
| 38 | J931640 | Болт | 12 |
| 39 | A590916 | Пружинная шайба | 12 |
| 41 | 4102191 | Уплотнительное кольцо | 2 |
| 42 | 4148825 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
