Ковш 1.2 (удлинённый рукоять) — HITACHI EX400

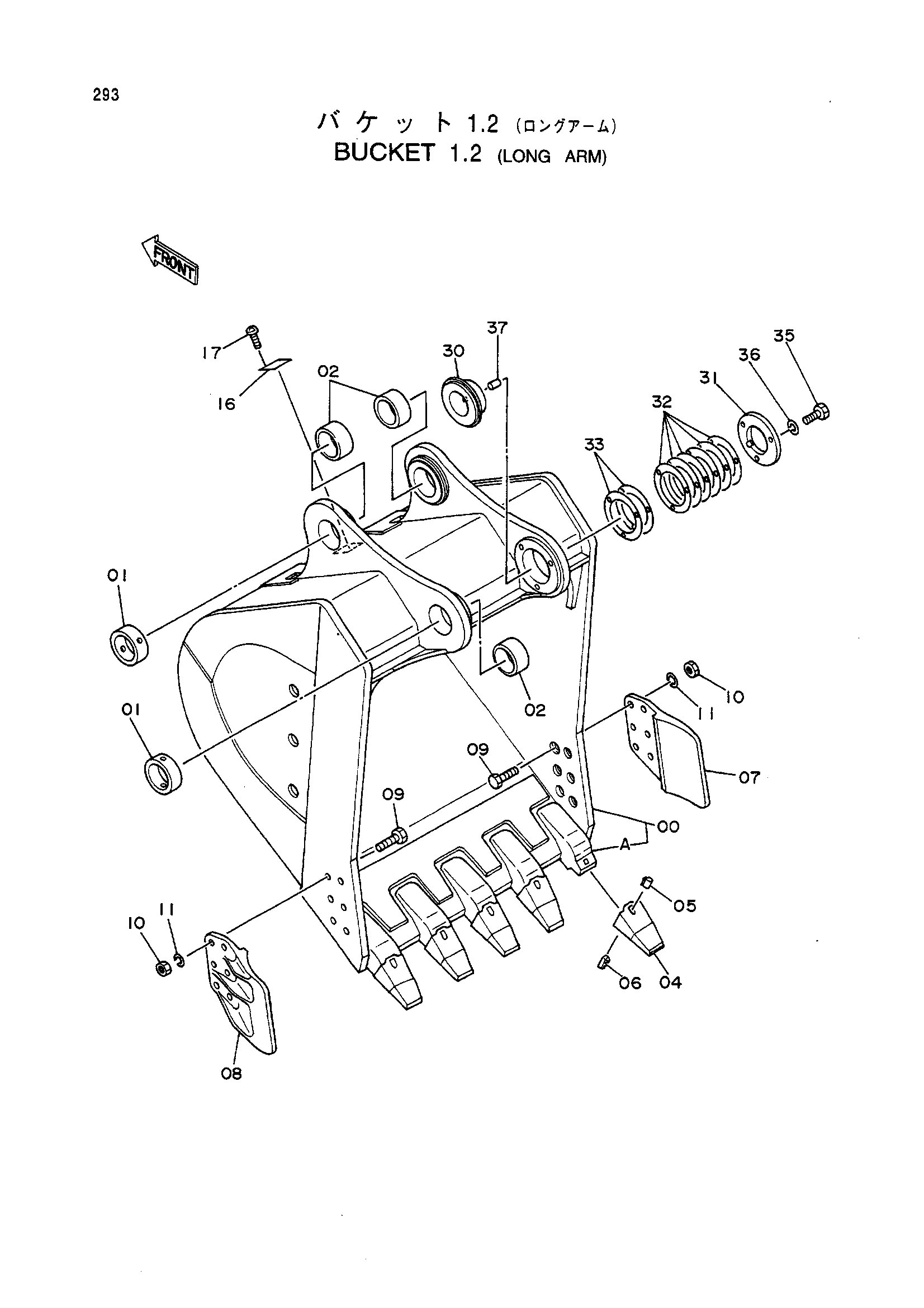

Заводская схема «Ковш 1.2 (удлинённый рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9088465 | Ковш в сборе | 1 | |
| 00 | 6010031 | Ковш | 1 |
| 00A | 4242623 | Адаптер зуба | 5 |
| 01 | 4143531 | Ограничитель | 2 |
| 02 | 4244406 | Втулка | 3 |
| 04 | 4512365 | Коронка зуба | 5 |
| 05 | 4512366 | Стопорный палец | 5 |
| 06 | 4319920 | Резиновый фиксатор | 5 |
| 06 | 4501625 замена: 4319920 | Резиновый фиксатор | 5 |
| 07 | 2021232 | Боковой резец | 1 |
| 08 | 2021233 | Боковой резец | 1 |
| 09 | J932265 | Болт | 12 |
| 10 | J951022 | Гайка | 12 |
| 11 | A590922 | Пружинная шайба | 12 |
| 16 | 4209534 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 30 | 4143522 | Бобышка | 1 |
| 31 | 4143523 | Пластина | 1 |
| 32 | 4143524 | Регулировочная шайба 1.0 | 6 |
| 33 | 4143525 | Регулировочная шайба 0.5 | 2 |
| 35 | J901645 | Болт | 3 |
| 36 | A590916 | Пружинная шайба | 3 |
| 37 | 4179110 | Установочный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
