Пилотный трубопроводы (STD. тип) — HITACHI EX400

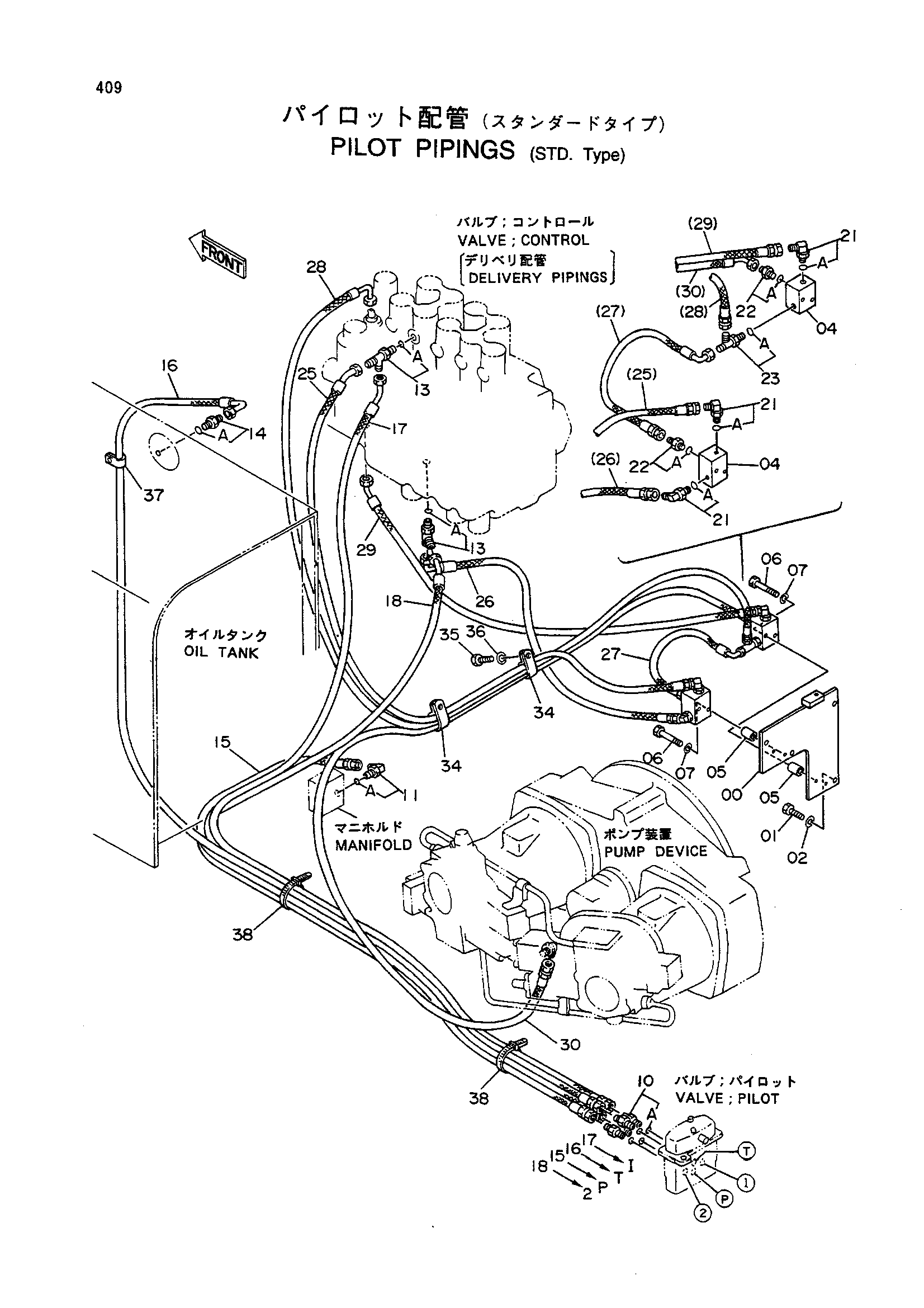

Заводская схема «Пилотный трубопроводы (STD. тип)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044658 | Пластина | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4195759 | Челночный клапан | 2 |
| 05 | 4131346 | Проставка | 4 |
| 06 | J901065 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 10 | 4200467 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4239713 | Тройник | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4239759 | Шланг | 1 |
| 16 | 4239760 | Шланг | 1 |
| 17 | 4239761 | Шланг | 1 |
| 18 | 4239762 | Шланг | 1 |
| 21 | 4154670 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203171 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4239763 | Нейлоновый шланг | 1 |
| 26 | 4218065 | Нейлоновый шланг | 1 |
| 27 | 4218062 | Нейлоновый шланг | 1 |
| 28 | 4207376 | Нейлоновый шланг | 1 |
| 29 | 4222082 | Шланг | 1 |
| 30 | 4207372 | Шланг | 1 |
| 34 | 4192035 | Зажим | 2 |
| 35 | J901016 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | 4190262 | Зажим | 1 |
| 38 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
