Лубрикатор — HITACHI EX400

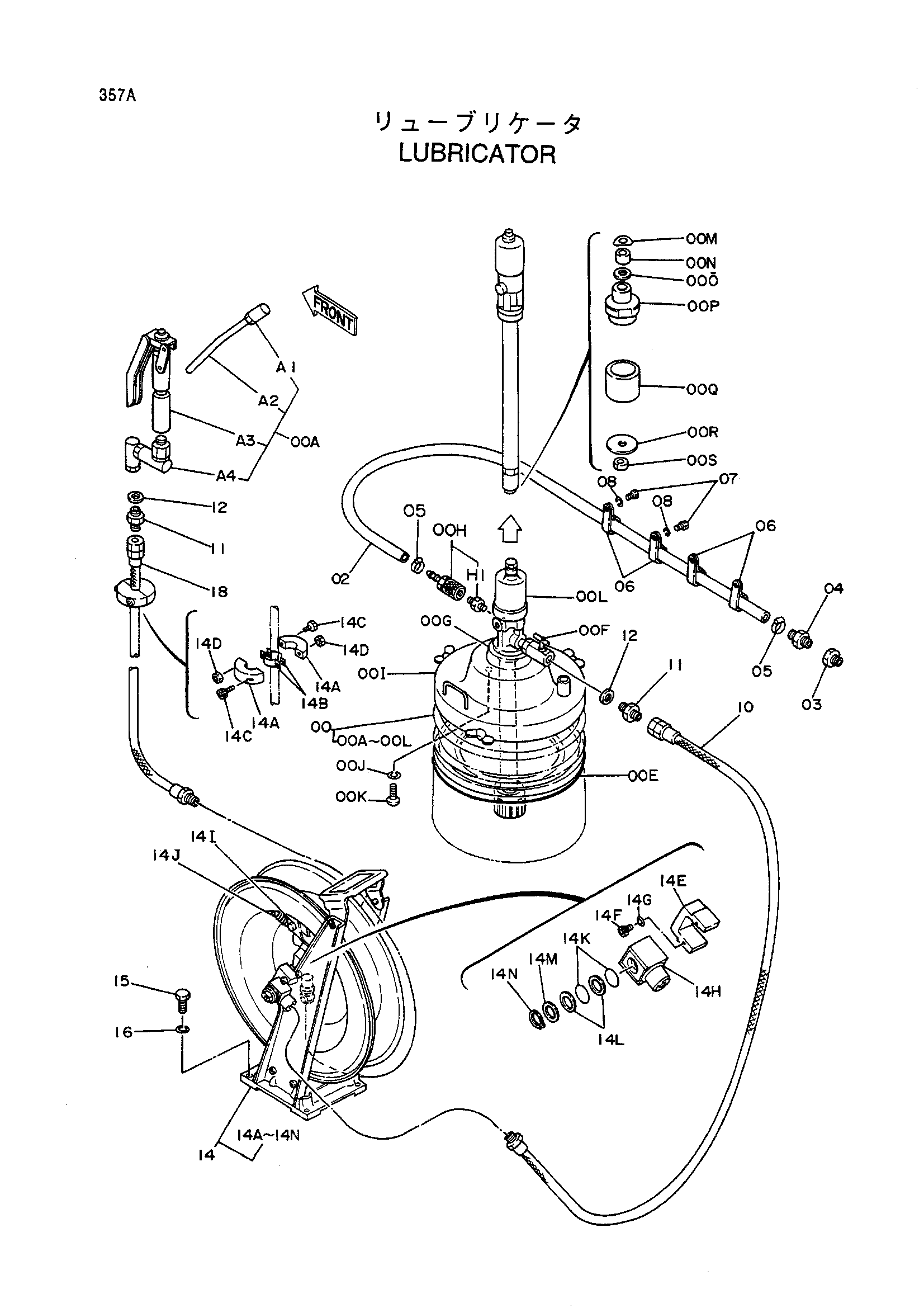

Заводская схема «Лубрикатор» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4228628 | Лубрикатор в сборе | 1 |
| 00A | 4174319 | Шприц для смазки | 1 |
| 00A1 | 4174320 | Форсунка | 1 |
| 00A2 | 4033134 | Трубка | 1 |
| 00A3 | 4282738 | Клапан | 1 |
| 00A4 | 4282739 | Соединение | 1 |
| 00E | 4228632 | Колпачок | 1 |
| 00F | 4174322 | Клапан | 1 |
| 00G | 4228630 | Фланец | 1 |
| 00H | 4064381 | Муфта | 1 |
| 00H1 | 4339895 | Адаптер | 1 |
| 00I | 4228631 | Крышка | 1 |
| 00J | A590906 | Пружинная шайба | 4 |
| 00K | M430610 | Винт | 4 |
| 00L | 4228629 | Насос | 1 |
| 00O | 4191055 | Клапан | 1 |
| 00P | 4228633 | Клапан | 1 |
| 00Q | 4228634 | Трубка | 1 |
| 00R | 4191179 | Пластина | 1 |
| 00S | 4191180 | Гайка | 1 |
| 02 | 4207844 | Резиновый шланг | 1 |
| 03 | 94-1601 | Переходник | 1 |
| 04 | 4130659 | Адаптер | 1 |
| 05 | 4514700 | Зажим шланг | 2 |
| 06 | 4190253 | Зажим | 4 |
| 07 | J901016 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 10 | 4055122 | Шланг | 1 |
| 11 | 4122880 | Адаптер | 2 |
| 12 | A890014 | Манжета | 2 |
| 14 | 4155472 | Реел шланг в сборе | 1 |
| 14A | 4174317 | Ограничитель | 2 |
| 14B | 4174318 | Лента | 2 |
| 14C | M340840 | Болт с внутренним шестигранником | 2 |
| 14D | M500807 | Гайка | 2 |
| 14E | 4191052 | Ограничитель | 1 |
| 14F | M340635 | Болт с внутренним шестигранником | 2 |
| 14G | A590906 | Пружинная шайба | 11 |
| 14H | 4177040 | Соединение свивел | 1 |
| 14I | 4177039 | Ограничитель | 1 |
| 14J | 4177038 | Пружина | 1 |
| 14K | 953610 | Уплотнительное кольцо | 2 |
| 14L | 4028266 | Опорное кольцо | 2 |
| 14M | 4188274 | Шайба | 1 |
| 14N | 4188275 | Кольцо | 1 |
| 15 | J901030 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 18 | 4157904 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
