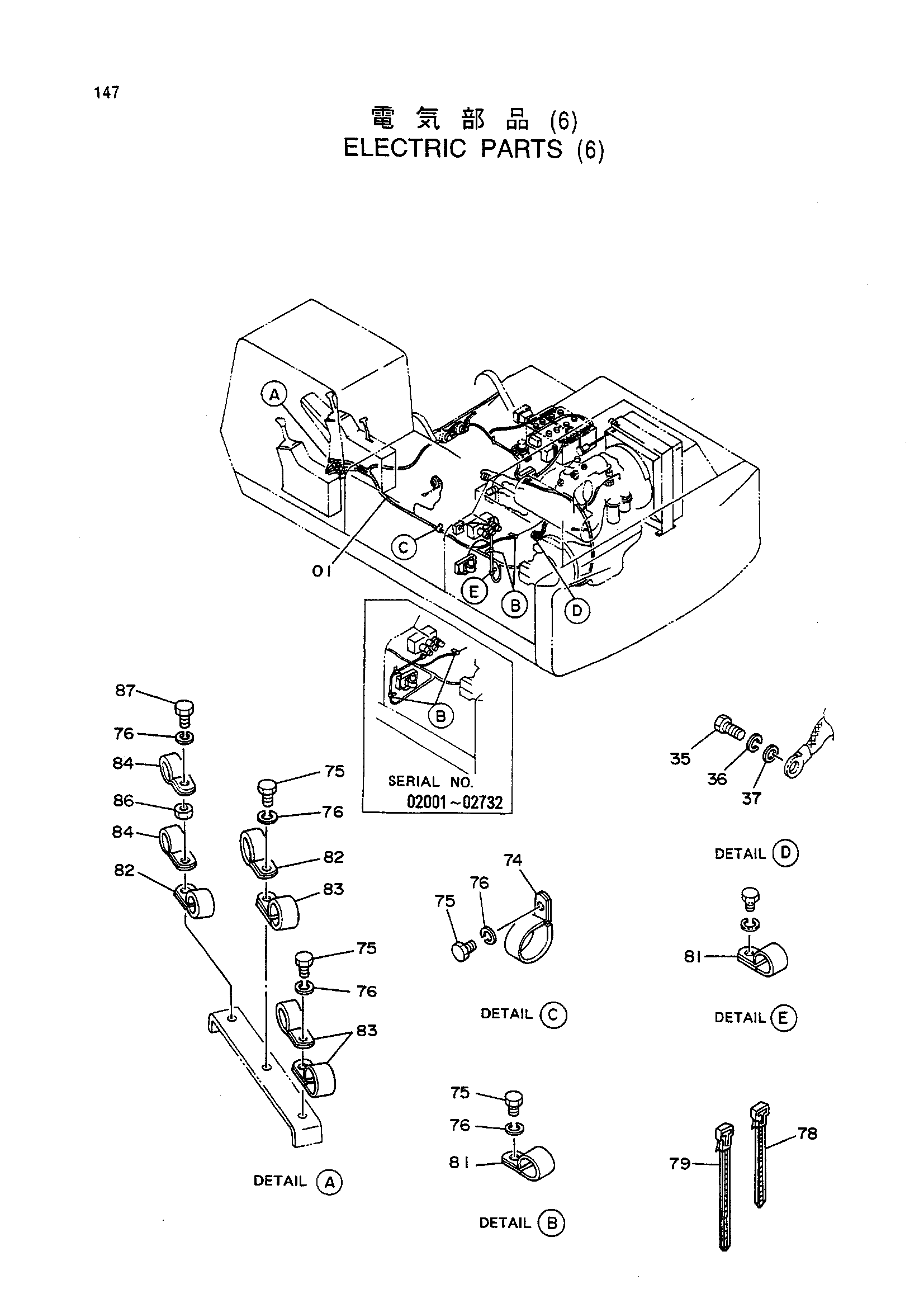

Электрооборудование (6) — HITACHI EX400
Заводская схема «Электрооборудование (6)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4206270 замена: 4270763 | Жгут проводов | 1 |
| 01 | 4270763 | Жгут проводов | 1 |
| 01 | 4270997 | Жгут проводов | 1 |
| 01 | 4282514 замена: 4301809 | Жгут проводов | 1 |
| 01 | 4282514 замена: 4191773 | Жгут проводов | 1 |
| 01 | 4301809 | Жгут проводов | 1 |
| 01 | 4301809 | Жгут проводов | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | A590110 | Плоская шайба | 1 |
| 74 | 4190263 | Зажим (25) | 7 |
| 75 | J901016 | Болт | 13 |
| 76 | A590910 | Пружинная шайба | 13 |
| 76 | A590910 | Пружинная шайба | 14 |
| 76 | A590910 | Пружинная шайба | 14 |
| 78 | 4055311 | Ленточный зажим | 20 |
| 78 | 4055311 замена: 4055311 | Зажим лента (140) | 20 |
| 79 | 4055312 | Зажим лента (250) | 20 |
| 81 | 4190261 | Зажим (10) | 4 |
| 81 | 4190261 | Зажим (10) | 5 |
| 82 | 4190263 | Зажим (25) | 2 |
| 83 | 4192035 | Зажим (28) | 3 |
| 84 | 4190253 | Зажим (16) | 2 |
| 86 | J950012 | Гайка | 1 |
| 87 | J901016 | Болт | 1 |
| 87 | J901035 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
