Пилотный трубопроводы (погрузчик): 3 — HITACHI EX400

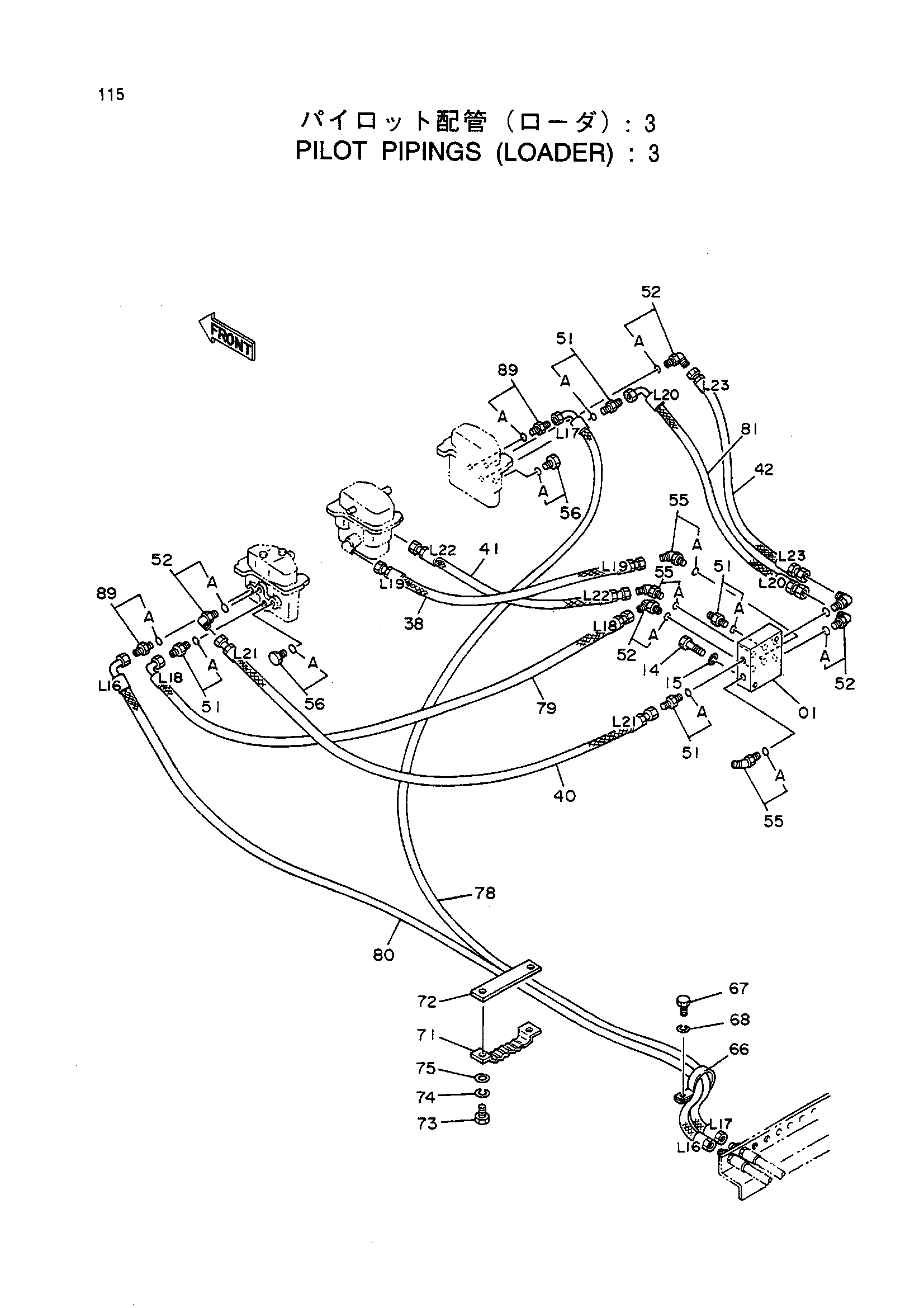

Заводская схема «Пилотный трубопроводы (погрузчик): 3» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3048090 | Блок | 1 |
| 14 | J901060 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 38 | 4249301 | Нейлоновый шланг | 1 |
| 40 | 4249303 | Нейлоновый шланг | 1 |
| 41 | 4249304 | Нейлоновый шланг | 1 |
| 42 | 4249305 | Нейлоновый шланг | 1 |
| 51 | 4200467 | Адаптер | 4 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4156434 | Угловой штуцер | 5 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4200472 | Угловой штуцер | 3 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4093624 | Пробка | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4190265 | Зажим | 1 |
| 67 | J901016 | Болт | 1 |
| 68 | A590910 | Пружинная шайба | 1 |
| 71 | 9727639 | Хомут шланга | 1 |
| 72 | 9727637 | Пластина | 1 |
| 73 | J901035 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
| 75 | A590110 | Плоская шайба | 2 |
| 78 | 4254442 | Нейлоновый шланг | 1 |
| 79 | 4254443 | Нейлоновый шланг | 1 |
| 80 | 4254444 | Нейлоновый шланг | 1 |
| 81 | 4254445 | Нейлоновый шланг | 1 |
| 89 | 4261226 | Адаптер | 2 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
