Основной трубопроводы для гидромолот — HITACHI EX400

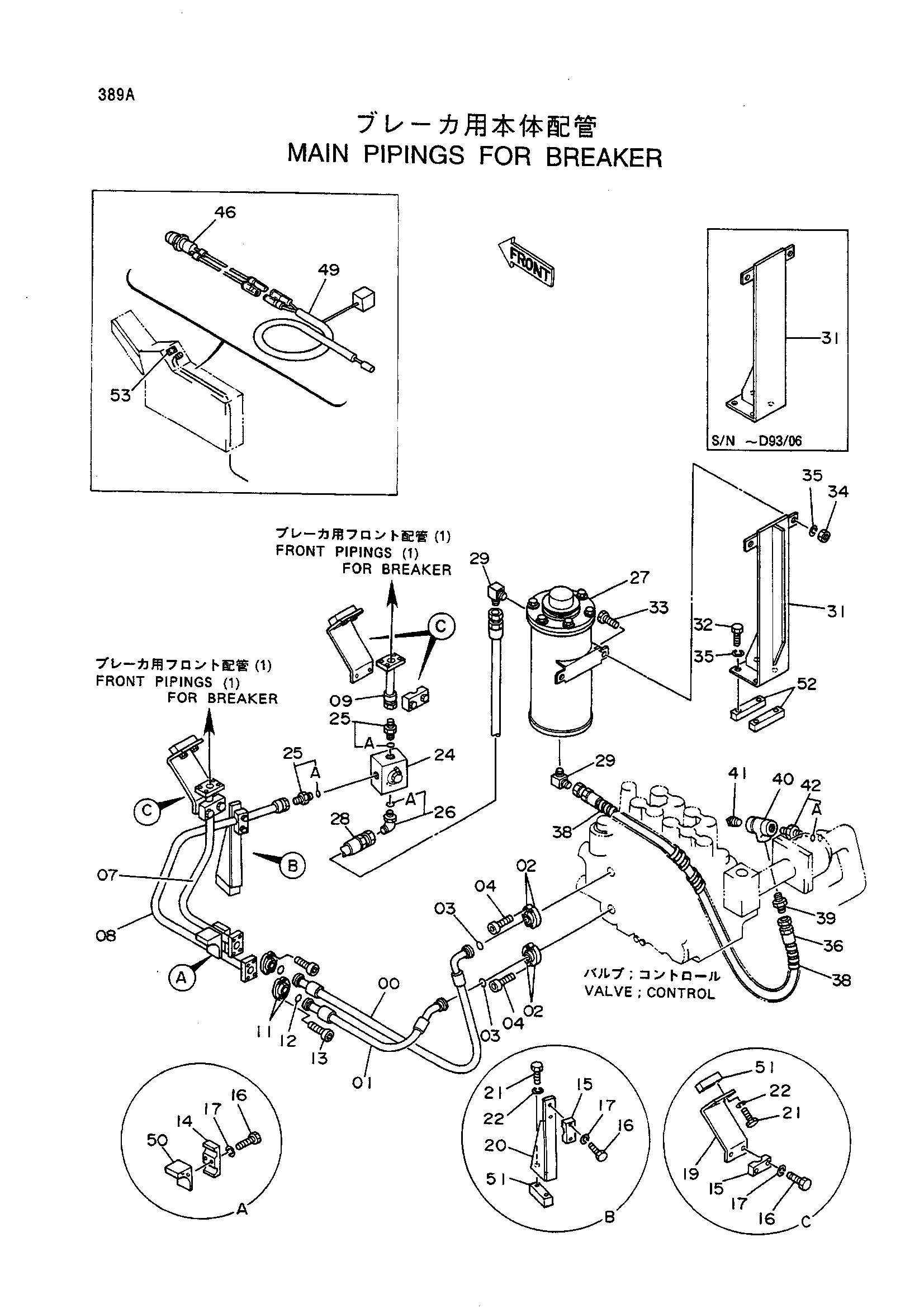

Заводская схема «Основной трубопроводы для гидромолот» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4236799 | Шланг | 1 |
| 01 | 4239700 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | M341445 | Болт с внутренним шестигранником | 8 |
| 07 | 8044304 | Трубка | 1 |
| 08 | 7021059 | Трубка | 1 |
| 09 | 9732710 | Трубка | 1 |
| 11 | 4154614 | Разъёмный фланец | 4 |
| 12 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | M341236 | Болт с внутренним шестигранником | 8 |
| 14 | 4205816 | Хомут трубки | 1 |
| 15 | 4118860 | Хомут трубки | 3 |
| 16 | J901275 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 19 | 8044412 | Седло винта | 2 |
| 20 | 8045115 | Кронштейн | 1 |
| 21 | J901240 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 24 | 4245476 | Клапан селектор | 1 |
| 25 | 4042035 | Адаптер | 2 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4169593 | Угловой штуцер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 27 | 4248010 | Фильтр линия<для детали: см. отдельный pa | 1 |
| 28 | 4203176 | Шланг | 1 |
| 29 | 94-1406 | Угловой штуцер | 2 |
| 31 | 7020799 замена: 8059981 | Кронштейн | 1 |
| 31 | 8059981 | Кронштейн | 1 |
| 32 | J901650 | Болт | 4 |
| 33 | J901640 | Болт | 2 |
| 34 | J950016 | Гайка | 2 |
| 35 | A590916 | Пружинная шайба | 6 |
| 36 | 4247596 | Шланг | 1 |
| 38 | 4044420 | Защитный кожух | 2 |
| 39 | 94-1306 | Адаптер | 1 |
| 40 | 94-0665 | Тройник | 1 |
| 41 | 94-2027 | Пробка | 1 |
| 42 | 4243584 | Адаптер | 1 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 46 | 4247402 | Фонарь пилотный | 1 |
| 49 | 4247403 | Жгут проводов | 1 |
| 50 | 4239449 | Седло винта | 1 |
| 51 | 4238980 | Седло винта | 3 |
| 52 | 4240254 | Седло винта | 2 |
| 53 | 4247404 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
