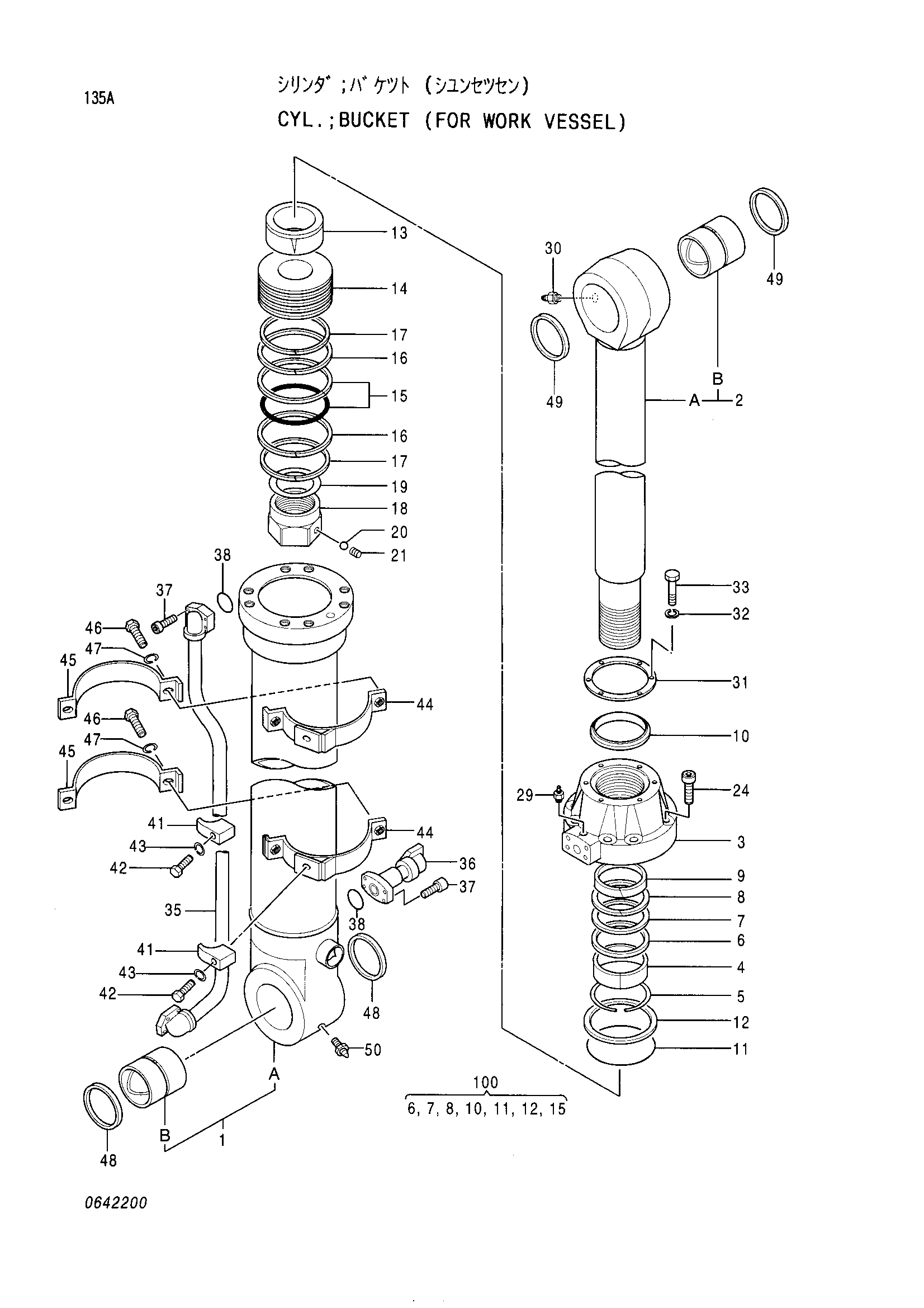

Гидроцилиндр ковша (для рабочий сосуд) — HITACHI EX400

Заводская схема «Гидроцилиндр ковша (для рабочий сосуд)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4324508	Гидроцилиндр ковша	1
1-33	4350840	Гидроцилиндр. (пипелесс)	1
1	0352901	Труба гидроцилиндра в сборе	1
1B	0352905	Втулка пальца	1
2	0642201	Шток поршня в сборе	1
2B	0352722	Втулка пальца	1
3	0641802	Головка гидроцилиндра	1
4	0352704	Втулка	1
5	0133103	Стопорное кольцо	1
6	0352705	Уплотнительное кольцо	1
7	0352706	U-образная манжета	1
8	0352707	Опорное кольцо	1
9	0352708	Направляющее кольцо	1
10	0352709	Грязесъёмное кольцо	1
11	A811160	Уплотнительное кольцо	1
12	4170546	Опорное кольцо	1
13	0352710	Амортизирующий подшипник	1
14	0352711	Поршень	1
15	4170547	Кольцо уплотнение в сборе	1
16	0352712	Направляющее кольцо	2
17	0259307	Направляющее кольцо	2
18	0352713	Гайка	1
19	0352714	Регулировочная шайба	1
20	0104404	Шарик	1
21	0352715	Установочный винт	1
24	0352716	Болт с внутренним шестигранником	8
29	0237418	Бреедер воздушный	2
30	J75481	Штуцер	1
31	0641803	Пластина	1
32	0360703	Болт	6
33	0360704	Пружинная шайба	6
35	0352903	Трубка	1
36	0352904	Соединение	1
37	0150616	Болт с внутренним шестигранником	8
38	984614	Уплотнительное кольцо	2
41	0309219	Хомут трубки	2
42	0237417	Болт	2
43	0208516	Пружинная шайба	2
44	0352719	Лента	2
45	0352721	Лента	2
46	0408815	Болт	4
47	0323103	Шайба	4
48	4085479	Пылезащитное уплотнение	2
49	4074008	Пылезащитное уплотнение	2
50	J75482	Штуцер	1
100	4236057	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
