Управление деталь — HITACHI EX400

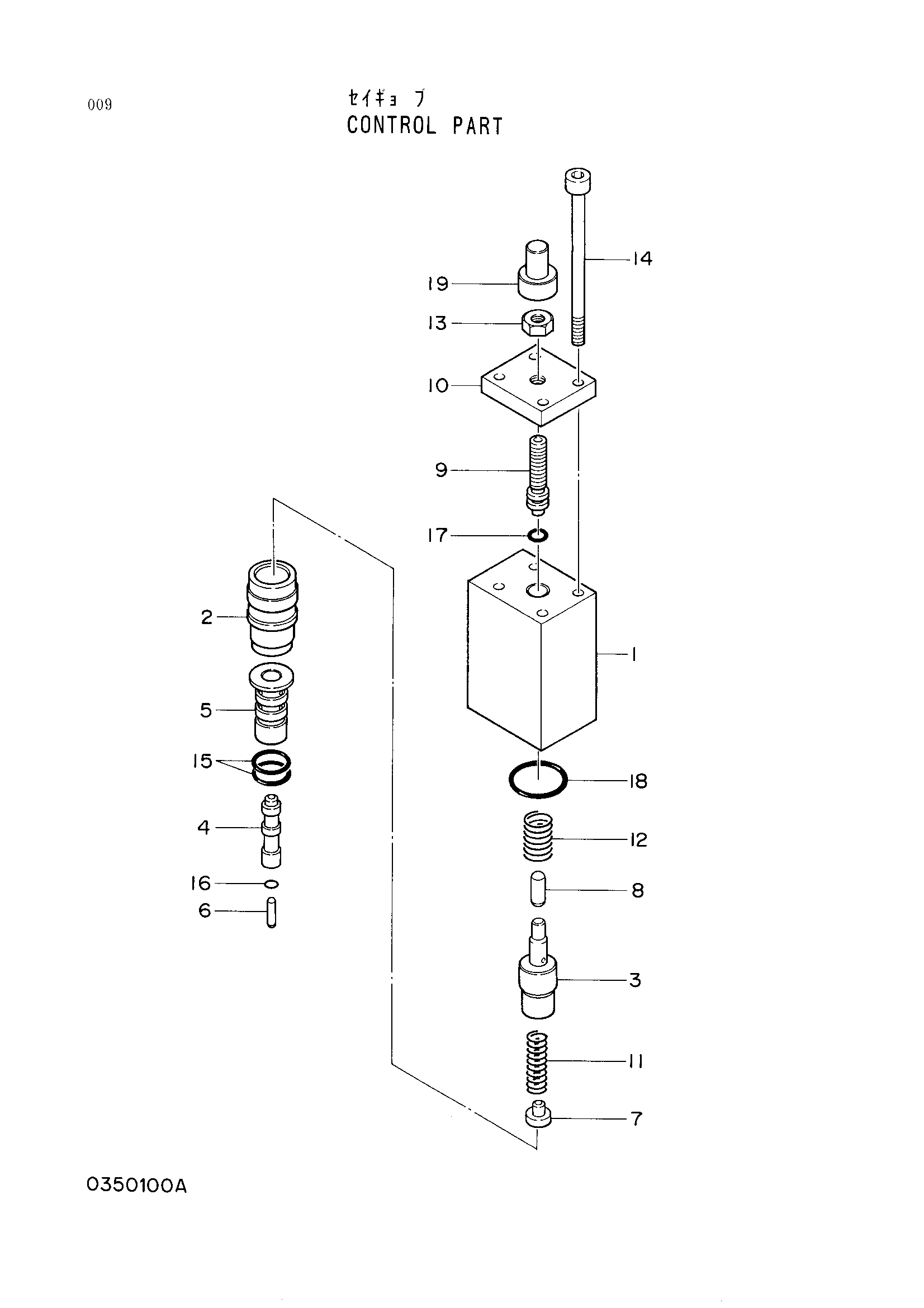

Заводская схема «Управление деталь» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4236049 | Управление деталь | 1 | |
| 1 | 0350101 | Крышка | 1 |
| 6 | 0350102 | Палец | 1 |
| 7 | 0350103 | Седло пружины | 1 |
| 8 | 0350104 | Поршень | 1 |
| 9 | 0350105 | Винт регулировочный | 1 |
| 10 | 0350106 | Пластина | 1 |
| 11 | 0350107 | Пружина | 1 |
| 12 | 0350108 | Пружина | 1 |
| 13 | 0349909 | Гайка | 1 |
| 14 | 0350109 | Болт с внутренним шестигранником | 4 |
| 15 | 0350110 | Регулировочная шайба | 2 |
| 16 | 0350111 | Уплотнительное кольцо | 1 |
| 17 | 933226 | Уплотнительное кольцо | 1 |
| 18 | 0331502 | Уплотнительное кольцо | 1 |
| 19 | 0231207 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
