Гидроцилиндр. грейфер — HITACHI EX400

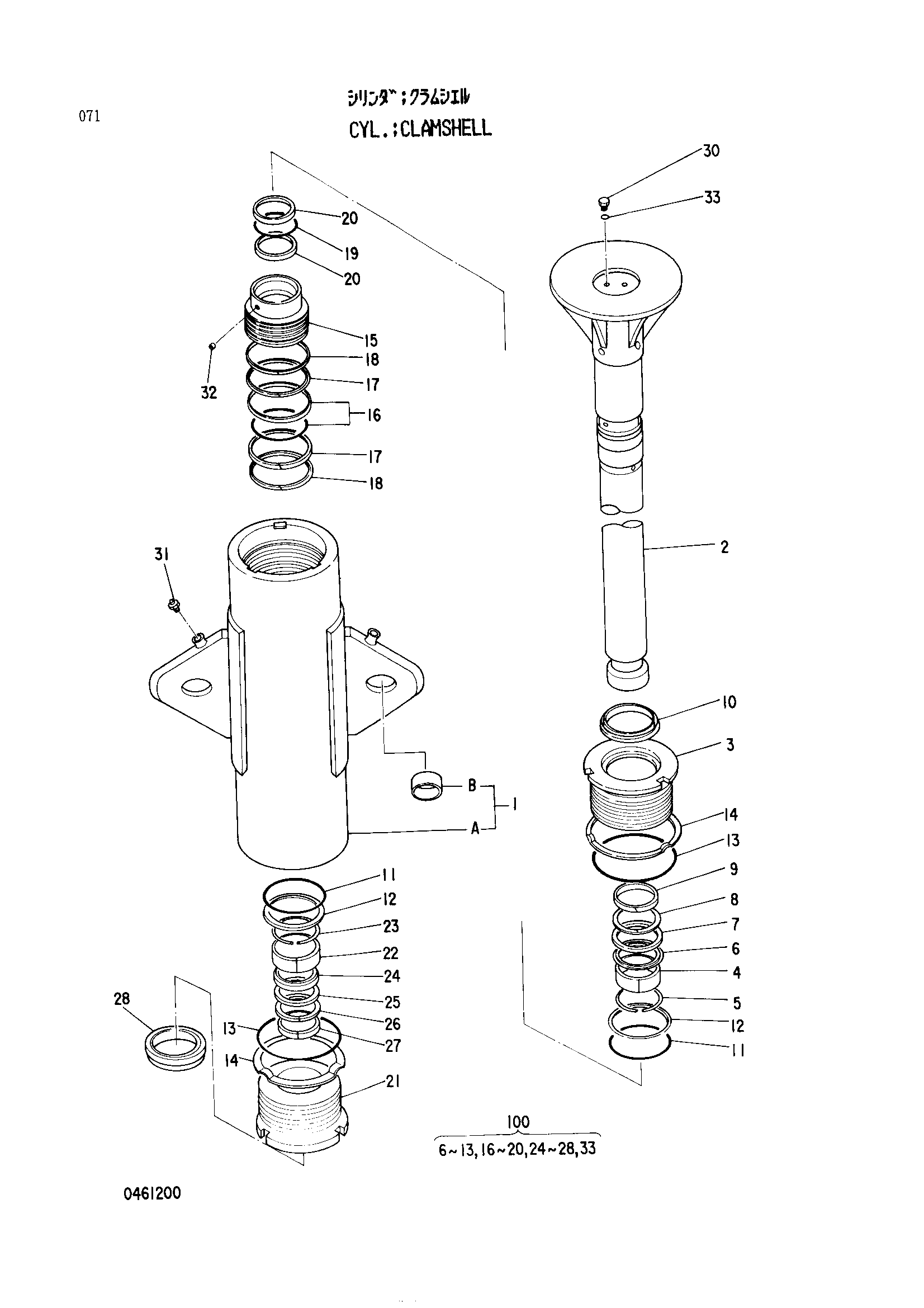

Заводская схема «Гидроцилиндр. грейфер» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4306329 | Гидроцилиндр. грейфер | 1 | |
| 1 | 4307808 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0461201 | Втулка пальца | 2 |
| 2 | 0461202 | Шток поршня | 1 |
| 3 | 0461203 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 4305026 | U-образная манжета | 1 |
| 8 | 4305027 | Опорное кольцо | 1 |
| 9 | 0417605 | Кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A812160 | Уплотнительное кольцо | 2 |
| 12 | 4305029 | Опорное кольцо | 2 |
| 13 | 4123537 | Уплотнительное кольцо | 2 |
| 14 | 0127416 | Стопорная шайба | 2 |
| 15 | 0461204 | Поршень | 1 |
| 16 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 17 | 4305022 | Направляющее кольцо | 2 |
| 18 | 0259307 | Направляющее кольцо | 2 |
| 19 | 4123447 | Уплотнительное кольцо | 1 |
| 20 | 4305023 | Опорное кольцо | 2 |
| 21 | 0461205 | Головка гидроцилиндра | 1 |
| 22 | 0461206 | Втулка | 1 |
| 23 | 0161503 | Стопорное кольцо | 1 |
| 24 | 0336805 | Уплотнительное кольцо | 1 |
| 25 | 4069701 | U-образная манжета | 1 |
| 26 | 0237309 | Опорное кольцо | 1 |
| 27 | 4305024 | Направляющее кольцо | 1 |
| 28 | 0237310 | Грязесъёмное кольцо | 1 |
| 30 | 0352217 | Пробка | 2 |
| 31 | J75481 | Пресс-маслёнка | 2 |
| 32 | 0461207 | Ограничитель | 1 |
| 33 | 0317413 | Уплотнительное кольцо | 2 |
| 100 | 4305021 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
