Управление система — HITACHI EX400

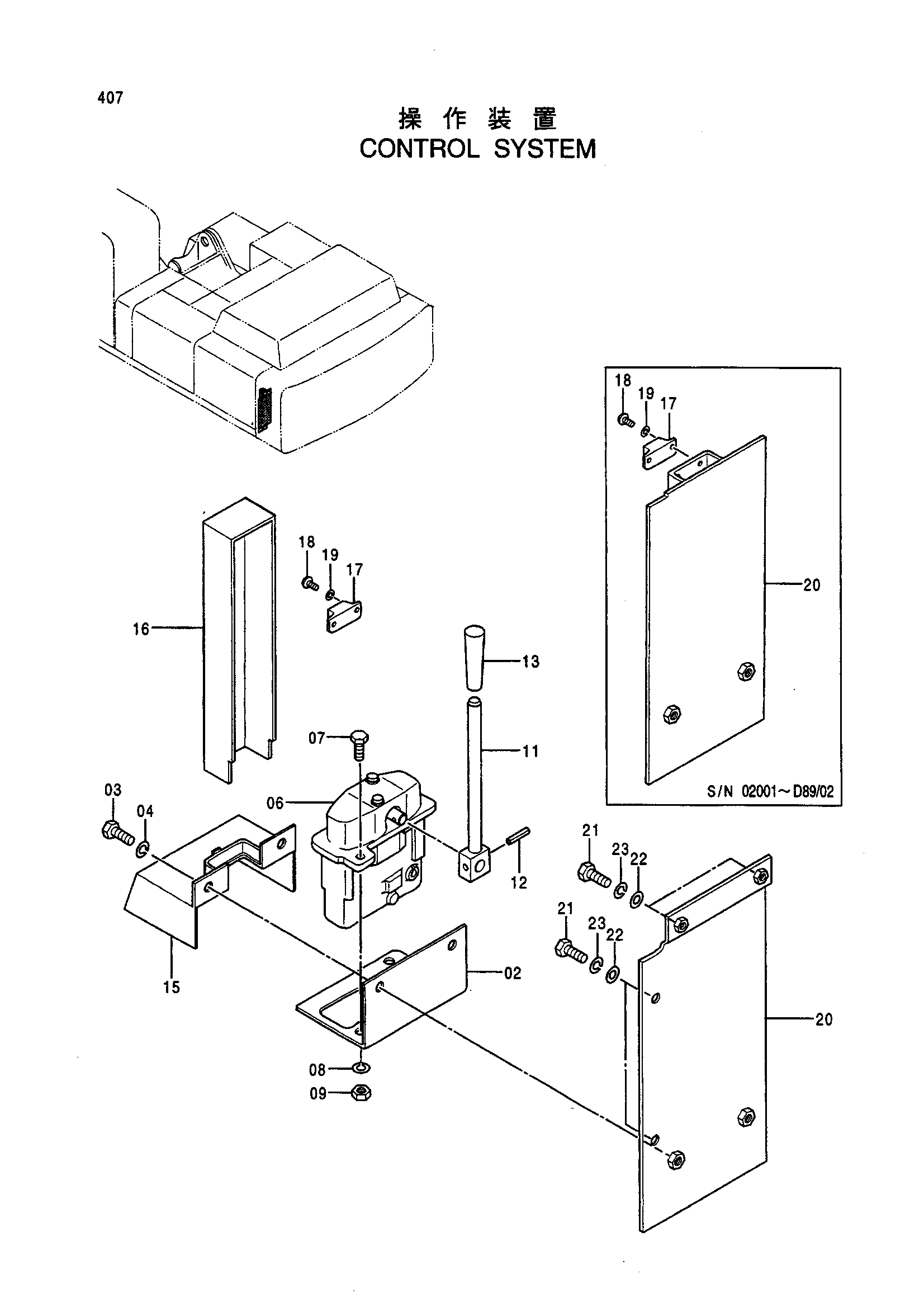

Заводская схема «Управление система» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3046025 | Кронштейн | 1 |
| 03 | J901025 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 9072923 | Пилотный клапан | 1 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 9732429 | Рычаг | 1 |
| 12 | 4033504 | Пружинный штифт | 1 |
| 13 | 4122424 | Рукоятка | 1 |
| 15 | 8044683 | Крышка | 1 |
| 16 | 4240984 | Крышка | 1 |
| 17 | 4240985 | Магнит | 1 |
| 18 | M430310 | Винт | 2 |
| 19 | A590903 | Пружинная шайба | 2 |
| 20 | 8044684 | Пластина | 1 |
| 20 | 8046659 | Пластина | 1 |
| 21 | J901225 | Болт | 4 |
| 22 | A590112 | Плоская шайба | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
