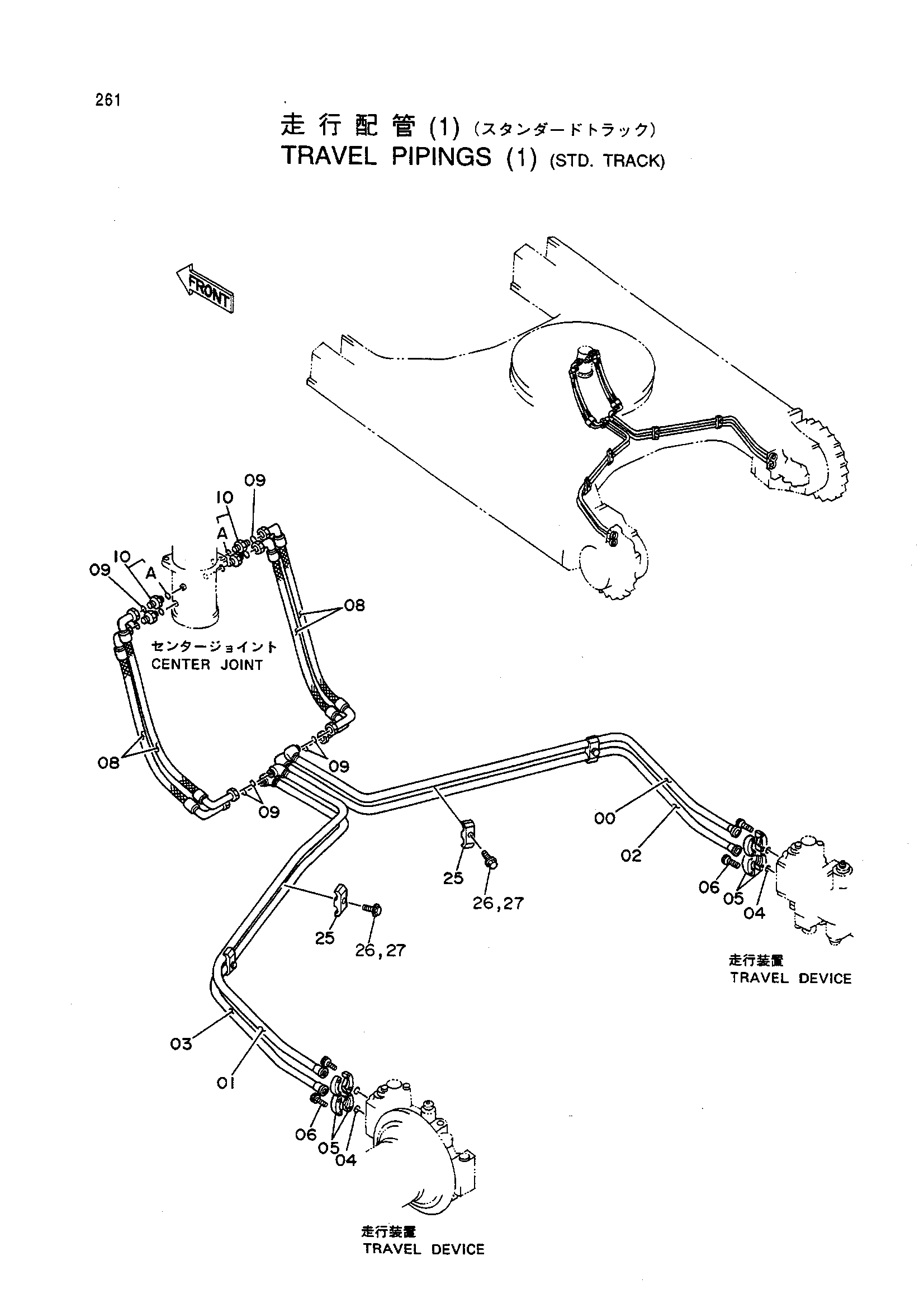

Ход трубопроводы (1) (STD. гусеница) — HITACHI EX400
Заводская схема «Ход трубопроводы (1) (STD. гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039794 | Трубка | 1 |
| 01 | 8039795 | Трубка | 1 |
| 02 | 8039796 | Трубка | 1 |
| 03 | 8039797 | Трубка | 1 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | 4085560 | Разъёмный фланец | 8 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 08 | 4208478 | Шланг | 4 |
| 09 | 4187328 | Уплотнительное кольцо | 8 |
| 10 | 4189535 | Адаптер | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4189860 | Хомут трубки | 4 |
| 26 | J011265 | Болт с шайбой | 4 |
| 26 | J901260 замена: J901265 | Болт | 4 |
| 26 | J901265 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
