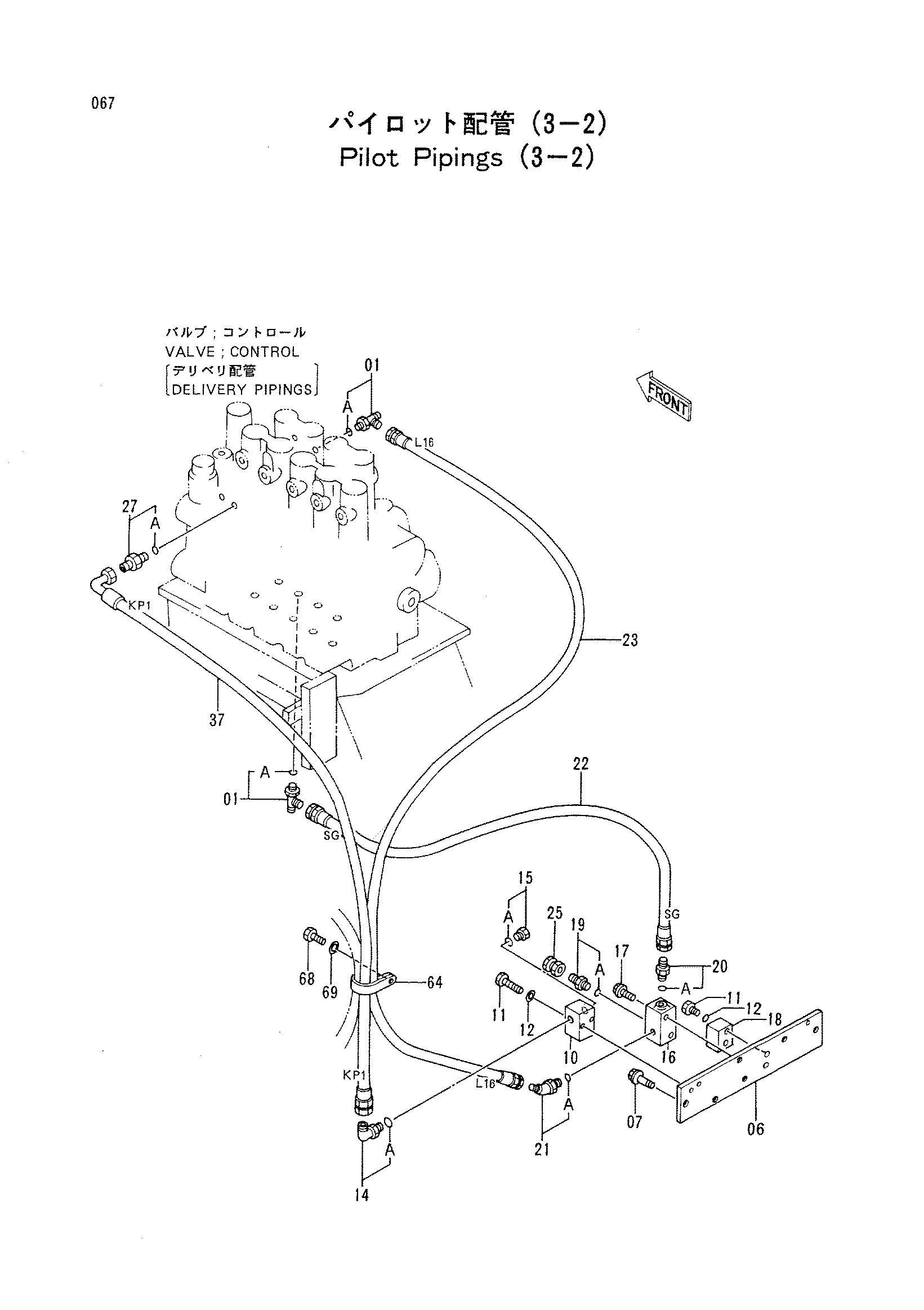

Пилотный трубопроводы (3-2) — HITACHI EX400
Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302196 | Тройник | 2 |
| 01A | A813014 | Уплотнительное кольцо | 2 |
| 06 | 9739662 | Пластина | 1 |
| 07 | J011020 | Болт с шайбой | 4 |
| 10 | 2024852 | Коллектор | 1 |
| 11 | J900655 | Болт | 4 |
| 12 | A590906 | Пружинная шайба | 4 |
| 14 | 4302189 | Угловой штуцер | 1 |
| 14A | A813011 | Уплотнительное кольцо | 1 |
| 15 | 4302465 | Пробка | 1 |
| 15A | A813011 | Уплотнительное кольцо | 1 |
| 16 | 4303954 | Челночный клапан | 1 |
| 17 | J011055 | Болт с шайбой | 2 |
| 18 | 4303935 | Блок | 1 |
| 19 | 4302200 | Адапер S | 1 |
| 19A | A813011 | Уплотнительное кольцо | 1 |
| 20 | 4302201 | Адатер: S | 1 |
| 20A | A813011 | Уплотнительное кольцо | 1 |
| 21 | 4301812 | Угловой штуцер | 1 |
| 21A | A813011 | Уплотнительное кольцо | 1 |
| 22 | 4260512 | Нейлоновый шланг | 1 |
| 23 | 4248698 | Нейлоновый шланг | 1 |
| 25 | 4177307 | Унион | 1 |
| 27 | 4302201 | Адаптер | 1 |
| 27A | A813011 | Уплотнительное кольцо | 1 |
| 37 | 4209778 | Нейлоновый шланг | 1 |
| 64 | 4190264 | Зажим | 1 |
| 68 | J901016 | Болт | 1 |
| 69 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
