Гидромотор (поворот) — HITACHI EX400

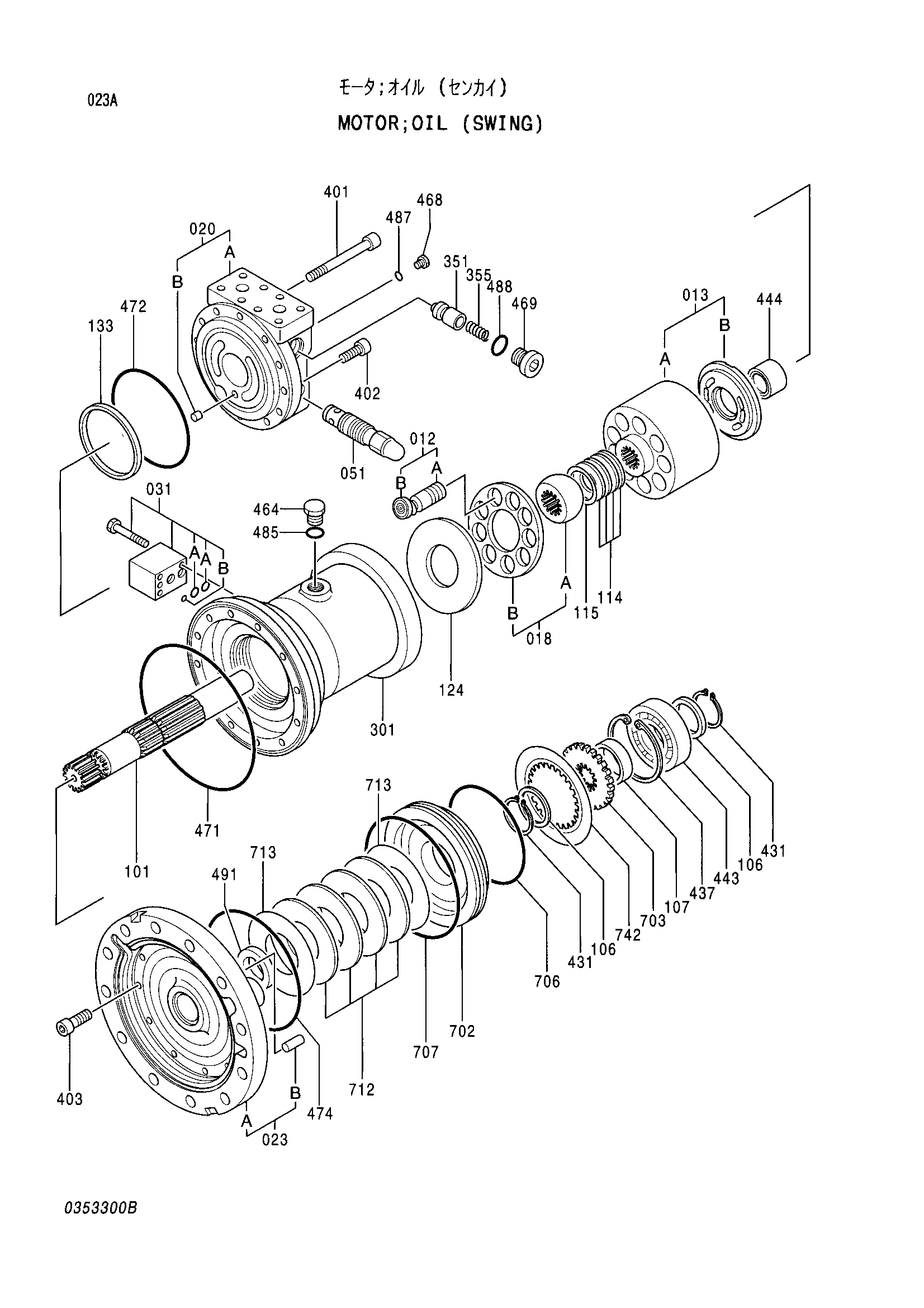

Заводская схема «Гидромотор (поворот)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4206795 | Гидромотор | 1 | |
| 012 | 0353301 | Поршень | 9 |
| 013 | 0353302 | Гидроцилиндр | 1 |
| 018 | 0353303 | Пластина | 1 |
| 020 | 0353304 | Корпус | 1 |
| 023 | 0353305 | Крышка | 1 |
| 031 | 0308606 | Клапан дополнительный | 1 |
| 031A | 0130526 | Уплотнительное кольцо | 2 |
| 031B | 0179521 | Уплотнительное кольцо | 1 |
| 051 | 0353306 | Предохранительный клапан | 2 |
| 101 | 0353307 | Вал | 1 |
| 106 | 0251906 | Проставка | 1 |
| 107 | 0353308 | Проставка | 1 |
| 114 | 0353309 | Пружина | 1 |
| 115 | 0353310 | Регулировочная шайба | 1 |
| 124 | 0353311 | Пластина | 1 |
| 133 | 0353312 | Кольцо | 1 |
| 301 | 0353313 | Корпус | 1 |
| 351 | 0353314 | Плунжер | 2 |
| 355 | 0353315 | Пружина | 2 |
| 401 | M341000 | Болт с внутренним шестигранником | 5 |
| 402 | M341040 | Болт с внутренним шестигранником | 7 |
| 403 | M341236 | Болт с внутренним шестигранником | 12 |
| 431 | 991345 | Стопорное кольцо | 2 |
| 437 | 973069 | Стопорное кольцо | 1 |
| 443 | 0353316 | Роликовый подшипник | 1 |
| 444 | 0353317 | Игольчатый подшипник | 1 |
| 464 | 0218825 | Пробка | 1 |
| 468 | 0236014 | Пробка | 2 |
| 469 | 0236015 | Пробка | 2 |
| 471 | 0121614 | Уплотнительное кольцо | 1 |
| 472 | 0101718 | Уплотнительное кольцо | 1 |
| 474 | 0125431 | Уплотнительное кольцо | 1 |
| 485 | 4506418 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0353318 | Масляное уплотнение | 1 |
| 702 | 0353319 | Поршень | 1 |
| 703 | 0353320 | Соединение | 1 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0125431 | Уплотнительное кольцо | 1 |
| 712 | 0353322 | Пружина | 4 |
| 713 | 0353323 | Пружинная шайба | 2 |
| 742 | 0353324 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
