Смазка трубопроводы (удлинённый стрела) — HITACHI EX400

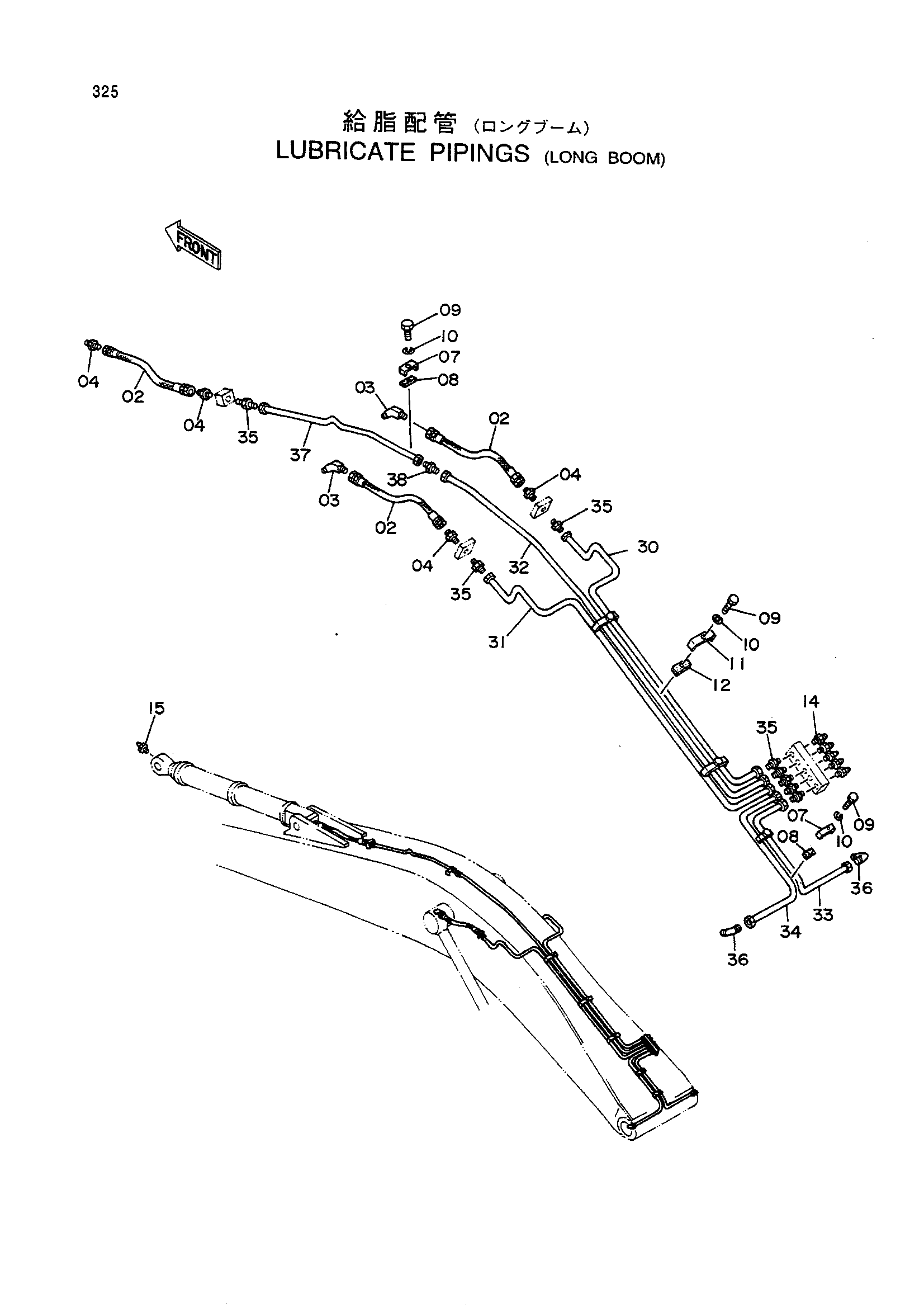

Заводская схема «Смазка трубопроводы (удлинённый стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4512113 | Нейлоновый шланг | 3 |
| 03 | 94-1501 | Угловой штуцер | 2 |
| 04 | 94-1301 | Адаптер | 4 |
| 07 | 4032160 | Хомут | 3 |
| 08 | 4032161 | Резиновая прокладка | 3 |
| 09 | J901228 | Болт | 6 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | 4032158 | Хомут | 3 |
| 12 | 4032159 | Резиновая прокладка | 3 |
| 14 | J75482 | Штуцер | 5 |
| 15 | J75481 | Штуцер | 1 |
| 30 | 3038980 | Трубка | 1 |
| 31 | 3038981 | Трубка | 1 |
| 32 | 3038982 | Трубка | 1 |
| 33 | 3038983 | Трубка | 1 |
| 34 | 3038984 | Трубка | 1 |
| 35 | 4130169 | Штуцер трубки | 8 |
| 36 | 4130175 | Штуцер трубки | 2 |
| 37 | 3046132 | Трубка | 1 |
| 38 | 4130192 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
