Пилотный трубопроводы (хеавй-лифт тип) — HITACHI EX400

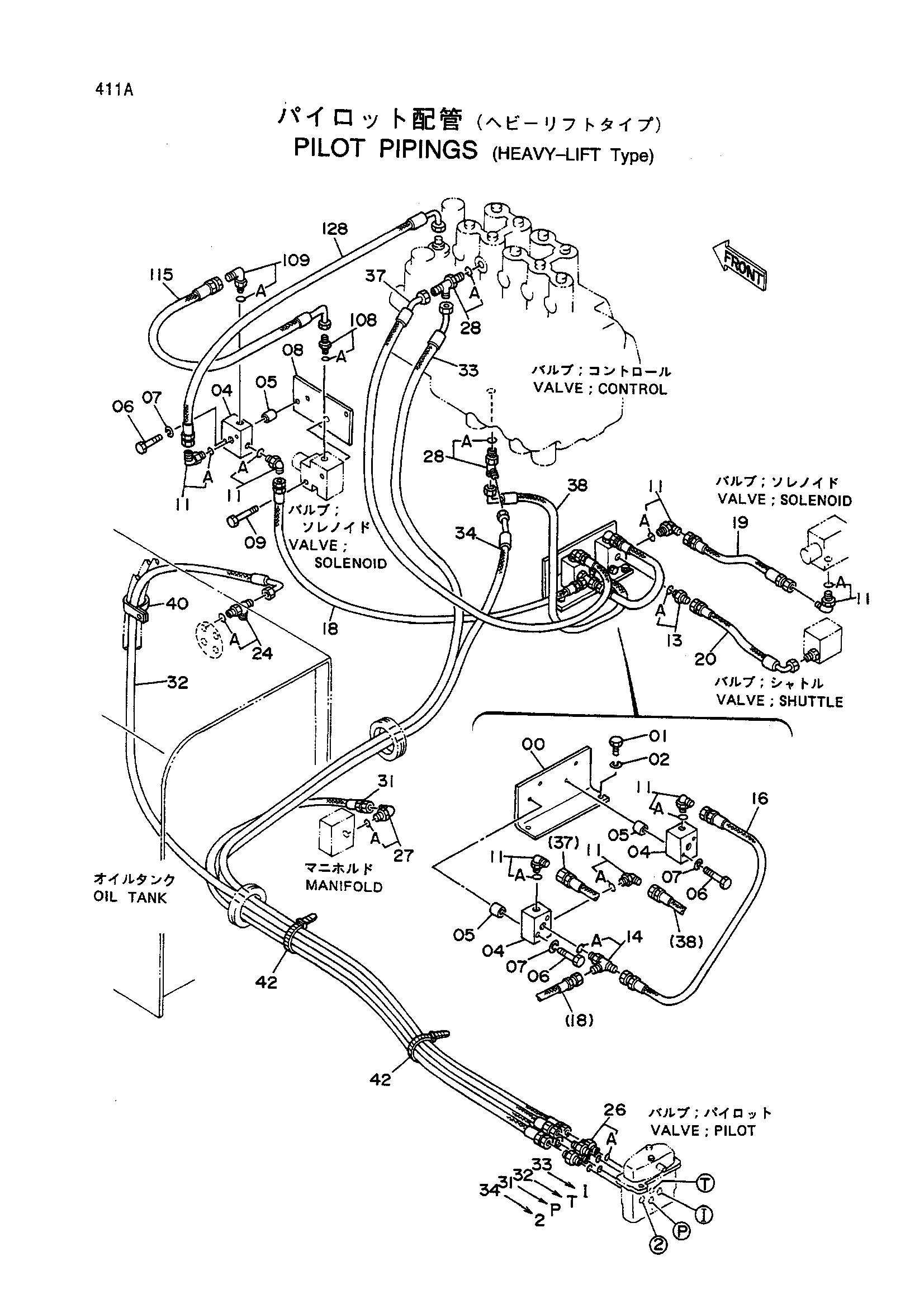

Заводская схема «Пилотный трубопроводы (хеавй-лифт тип)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3045950 | Пластина | 1 |
| 01 | J901025 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4195759 | Челночный клапан | 3 |
| 05 | 4131346 | Проставка | 6 |
| 06 | J901065 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 6 |
| 08 | 4240767 | Пластина | 1 |
| 09 | J900875 | Болт | 2 |
| 11 | 4154670 | Угловой штуцер | 7 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4239733 | Нейлоновый шланг | 1 |
| 18 | 4219350 | Нейлоновый шланг | 1 |
| 19 | 4214424 | Нейлоновый шланг | 1 |
| 20 | 4218062 | Нейлоновый шланг | 1 |
| 24 | 4219346 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4200467 | Адаптер | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4239713 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4239759 | Шланг | 1 |
| 32 | 4239760 | Шланг | 1 |
| 33 | 4239761 | Шланг | 1 |
| 34 | 4239762 | Шланг | 1 |
| 37 | 4239763 | Нейлоновый шланг | 1 |
| 38 | 4218065 | Нейлоновый шланг | 1 |
| 40 | 4190264 | Зажим | 1 |
| 42 | 4055312 | Ленточный зажим | 5 |
| 108 | 4200465 | Адаптер | 1 |
| 108A | 957366 | Уплотнительное кольцо | 1 |
| 109 | 4154670 | Угловой штуцер | 1 |
| 109A | 957366 | Уплотнительное кольцо | 1 |
| 115 | 4218061 | Нейлоновый шланг | 1 |
| 128 | 4222083 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
