Передний трубопроводы (удлинённый рукоять) — HITACHI EX400

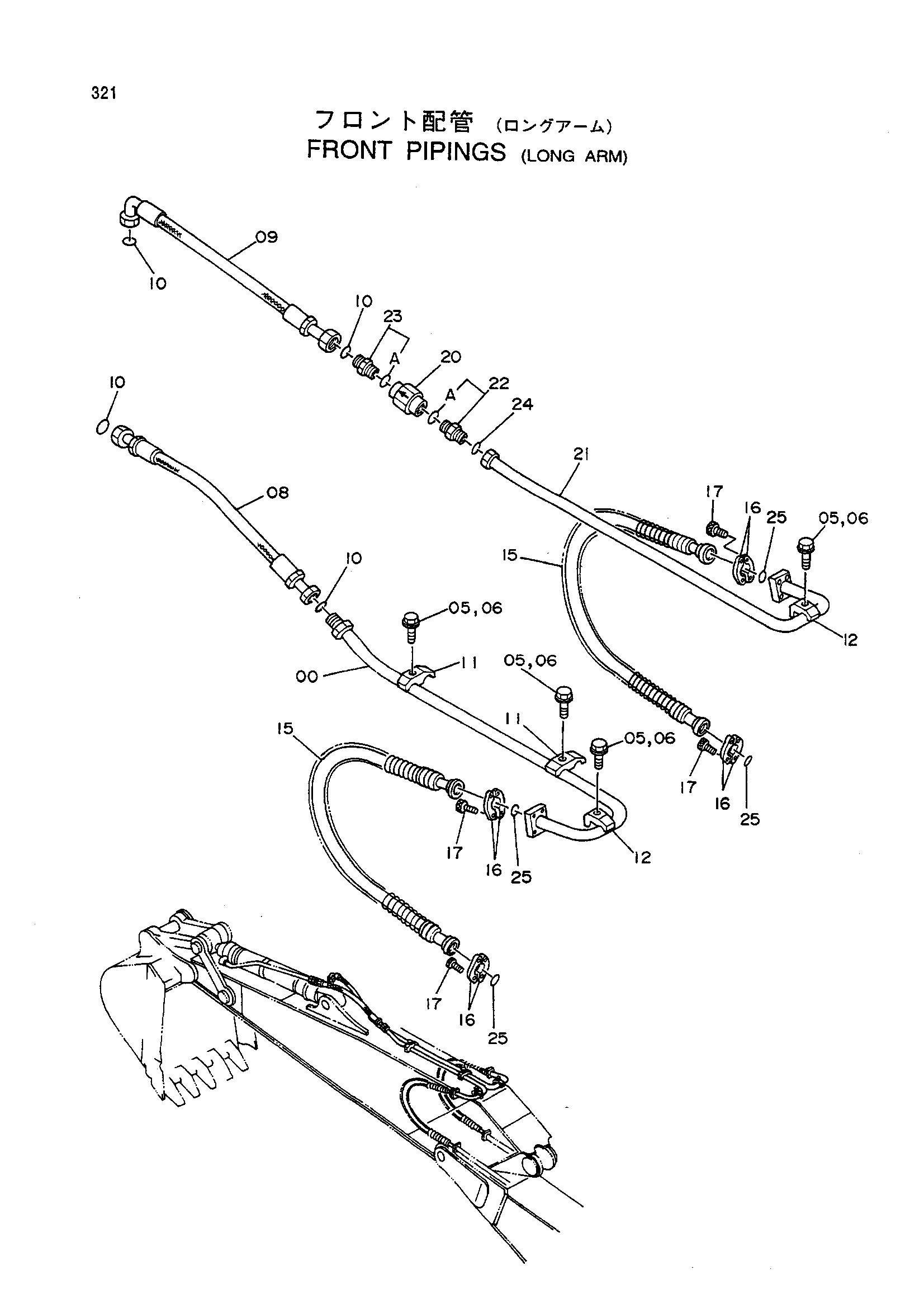

Заводская схема «Передний трубопроводы (удлинённый рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044733 | Трубка | 1 |
| 05 | J011265 | Болт с шайбой | 4 |
| 05 | J901265 замена: J011265 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 08 | 4187391 | Шланг | 1 |
| 09 | 4241328 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4189860 | Хомут трубки | 2 |
| 12 | 4190127 | Хомут трубки | 2 |
| 15 | 4247381 | Шланг | 2 |
| 16 | 4154614 | Разъёмный фланец | 8 |
| 17 | M341236 | Болт с внутренним шестигранником | 16 |
| 20 | 4041432 | Клапан | 1 |
| 20 | 9075046 замена: 4041432 | Клапан словретурн | 1 |
| 20 | 9075046 замена: 4208097 | Клапан словретурн | 1 |
| 20 | 9075046 замена: 4208659 | Клапан словретурн | 1 |
| 21 | 8044741 | Трубка | 1 |
| 22 | 4207425 | Адаптер | 1 |
| 22 | 4208097 | Адаптер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4189535 | Адаптер | 1 |
| 23 | 4208659 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187329 | Уплотнительное кольцо | 1 |
| 25 | 4508805 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
