Передний трубопроводы для NPK гидромолот (2) — HITACHI EX400

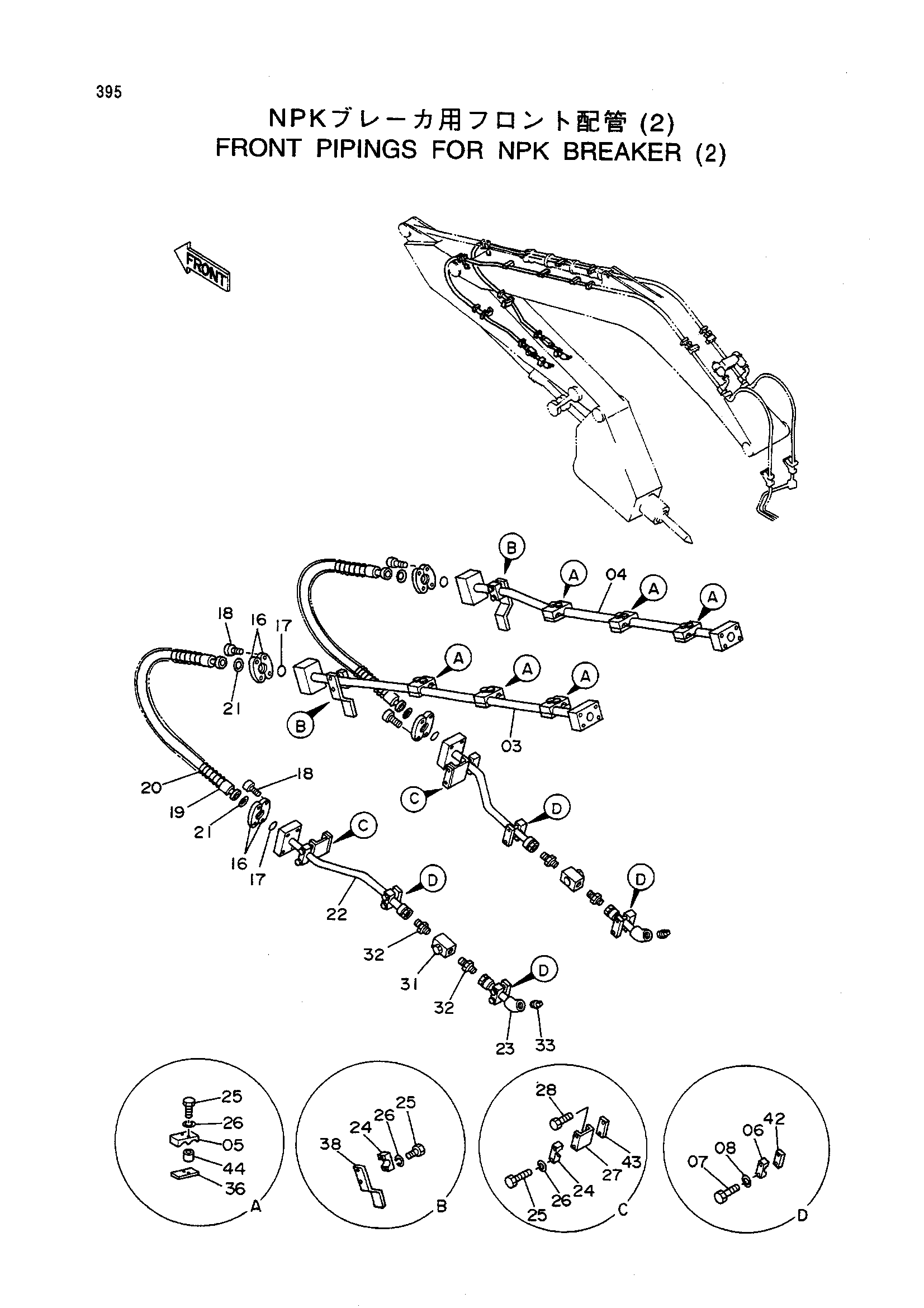

Заводская схема «Передний трубопроводы для NPK гидромолот (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8044306 | Трубка | 1 |
| 04 | 8044305 | Трубка | 1 |
| 05 | 4205816 | Хомут трубки | 6 |
| 06 | 4118860 | Хомут трубки | 4 |
| 07 | J901275 | Болт | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 16 | 4154614 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341236 | Болт с внутренним шестигранником | 8 |
| 19 | 4241392 | Шланг | 2 |
| 20 | 4196280 | Защита шланга | 2 |
| 21 | 4073053 | Шайба | 4 |
| 22 | 9732175 | Трубка | 2 |
| 23 | 9732176 | Трубка | 2 |
| 24 | 4118860 | Хомут трубки | 4 |
| 25 | J901275 | Болт | 20 |
| 26 | A590912 | Пружинная шайба | 20 |
| 27 | 3045526 | Кронштейн | 2 |
| 28 | J901235 | Болт | 4 |
| 31 | 4239440 | Запорный клапан | 2 |
| 32 | 94-1306 | Адаптер | 4 |
| 33 | 94-2027 | Пробка | 2 |
| 36 | 4238976 | Седло винта | 6 |
| 38 | 4245582 | Седло винта | 2 |
| 42 | 4231421 | Седло винта | 4 |
| 43 | 4238980 | Седло винта | 2 |
| 44 | 4339253 | Проставка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
